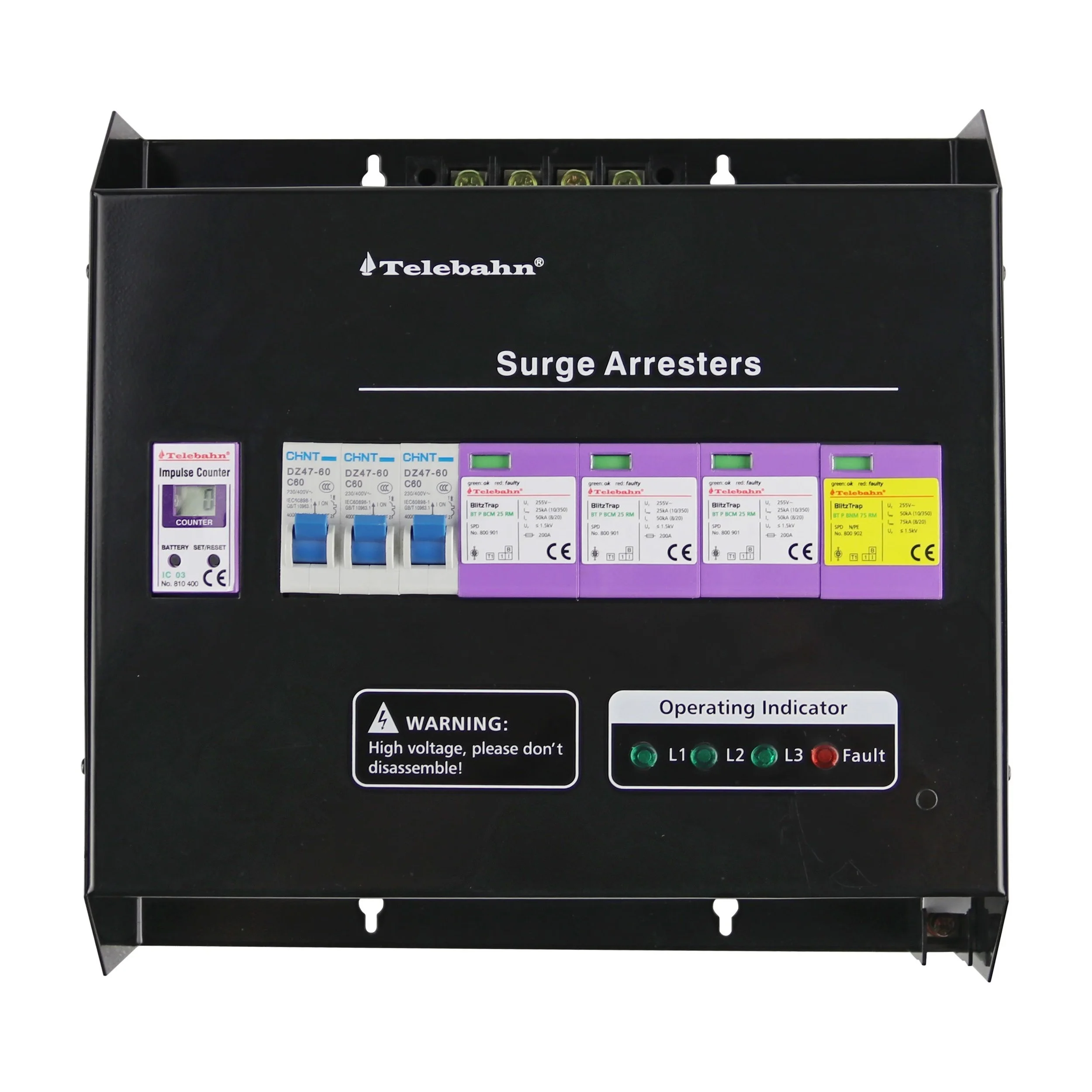

クラス I 275V/255V In80kA/100kA Imax160kA/200kA、三相 TT (3+3 回路)/TN-S システム電源用避雷器ボックス

製品説明

まとめ

雷電流クラス I+II SPD を採用し、三相 TT または TN-S 電源システムに適用される「3+1」または「4+0」回路を組み合わせる密閉 GDT 技術を備えています。通常、ドア主分電盤またはキャビネットに取り付けられます。 IEC 61643-11 に従って設計。 GB/T 18802.11。

技術データ

種類	BT 5L BM 275/160 3+1
公称AC 電圧 [UN]	230V/ 400V
定格電圧(最大連続電圧)(LN/N-PE) [U_c]	275V / 255V
公称放電電流 (8/20)(LN/N-PE) [I_n]	80kA/100kA
マックス。放電電流 (8/20) (LN/N-PE) [I_マックス]	160kA/200kA
雷インパルス電流(10/350)(N-PE)[I_インプ]	50kA
応答時間[tA]	≤ 25ns/≤ 100ns
入力時の電圧保護レベル (LN/N-PE) [U_p]	≤ 2.1kV/ ≤2.5kV
動作温度範囲	-40℃...+80℃
バックアップヒューズ(MCB)内蔵	C60A
内蔵インパルスカウンター	0～999。 3桁（タイプ：IC 03）
動作状態表示	電源：緑点灯/故障：赤点灯
取り付け	35mmDINレール
エンクロージャ材料	壁設置（ネジ固定）
最大。 c断面面積	35 mm² ソリッド / 50mm² フレキシブル
取り付け	35mmDINレール
パッキングユニット	1個）
次元	276×278×100(長さ×幅×高さ)mm
試験基準	IEC 61643-11; EN-61643 11; GB/T 18802.11; TD/T1235.1
証書	CE (LVD、EMC); RoHS
アート-いいえ。	800914
