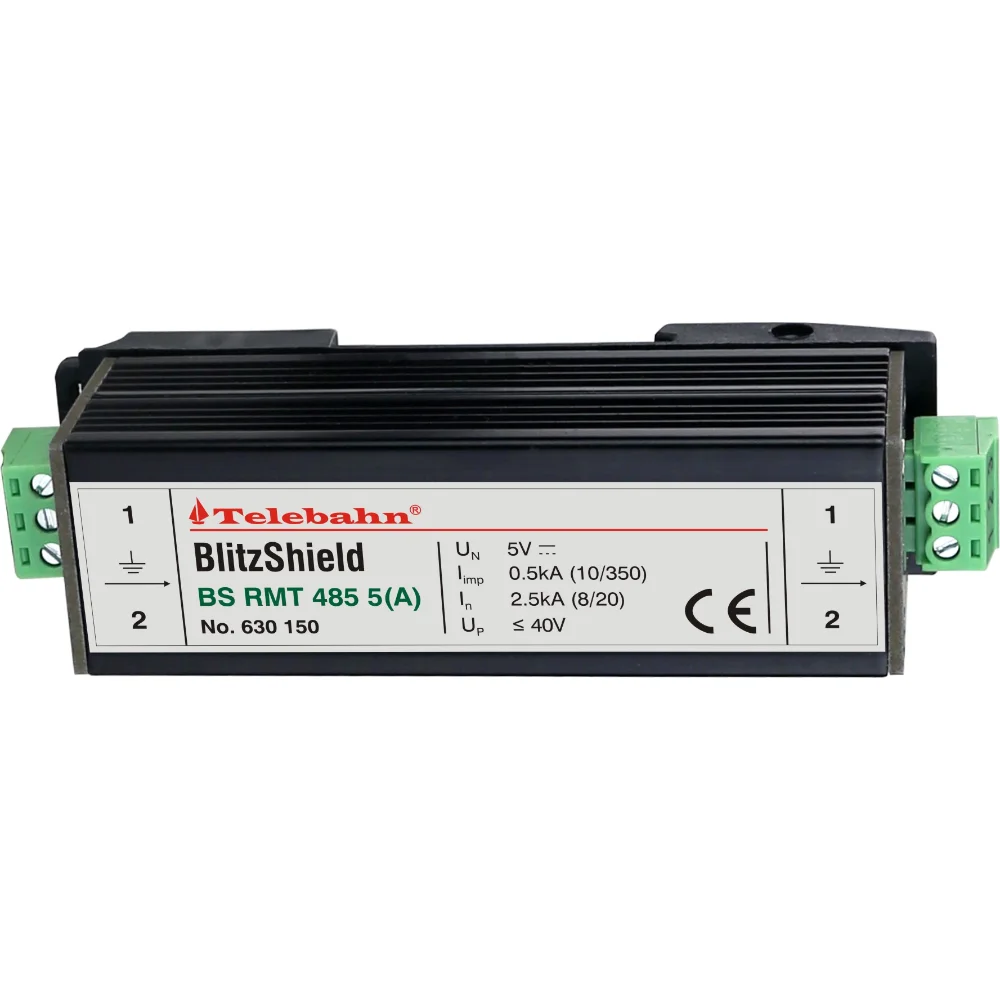

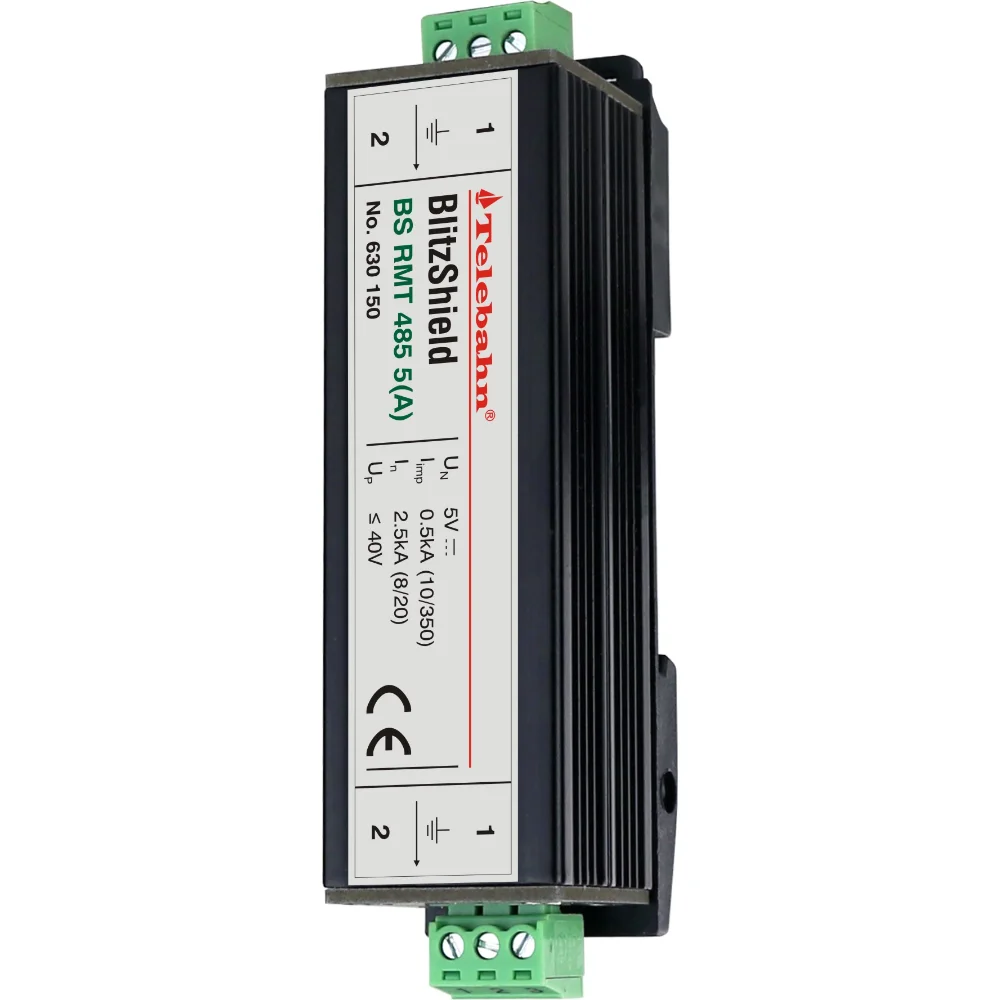

RS485 5V Protection contre la foudre SPD Télébahns Protection contre les surtensions Suppresseur de surtension parafoudre basse tension
- Vue d'ensemble
- Demande
- Produits associés
Données techniques
|
Type |
BS RMT 485 5(A) |
|
N° d'article |
630150 |
|
Tension nominale [U N ] |
5V |
|
Tension assignée (tension c.c. maximale continue) [U c ] |
6V |
|
Tension assignée (tension a.c. maximale continue) [U c ] |
4,2 V |
|
Courant nominal [I L ] |
0.1A |
|
Courant de coup de foudre (10/350μs) [I imp ] |
0.5kA |
|
Courant total de décharge nominal (8/20μs)[I n ] |
5kA |
|
Niveau de protection en tension à Je imp [Up] |
≤ 40V (ligne-ligne), ≤ 45V (ligne-PG) |
|
Niveau de protection en tension à 1kV/us |
≤ 18V (ligne-ligne), ≤ 9V (ligne-PG) |
|
Fréquence de transmission |
1,0MHz (Ligne-ligne) |
|
Capacité [C] |
≤ 25nF (ligne-ligne), ≤ 16nF (ligne-PG) |
|
Temps de réponse[t A ] |
≤ 1ns (ligne-ligne), ≤ 1ns (ligne-PG) |
|
Plage de température de fonctionnement [T je vous en prie. ] |
-40°C...+80°C |
|
Impédance série par ligne[R] |
1.8Ω |
|
Connexion (entrée/sortie) |
Bornier RM |
|
Fixation sur |
rail DIN de 35mm, EN 60715 |
|
Mise à la terre via |
Vis de mise à la terre |
|
Boîtier |
Auminum |
|
Normes de Test |
CEI 61643- 21; EN 61643-21; GB 18802. 21 |
|
Certification |
CE; Ro Hs |
|
Garantie |
3 ans |
BS RMT 485 5(A) Scénarios d'application
BS RMT 485 5(A) est utilisé pour la commande de bus industriel RS 485 / RS 422, autres bus de terrain et mesure de température.
Caractéristiques principales
1. Réaction rapide.
2. Niveau de protection contre les surtensions faible.
3. Double méthode de mise à la terre pour borne de télésignalisation et vis de terre.
4. Utilisé pour la commande de bus industriel RS 485 / RS 422, autres bus de terrain et mesure de température.
Environnement d'application
1. Température : -40°C~ +80°C
2. Humidité relative : ≤ 95% (25°C)
Résumé
BS RMT 485 5(A) (630150) Protection contre les surtensions RS485 est conçu pour une installation dans les zones 0 B Interfaces -2 et supérieures. Assurent la protection contre les courants de surtension pour la commande par bus industriel RS 485/RS 422, les autres bus de terrain et la mesure de température. Conçus selon la norme IEC 61643-21 ; GB/T 18802.21.
