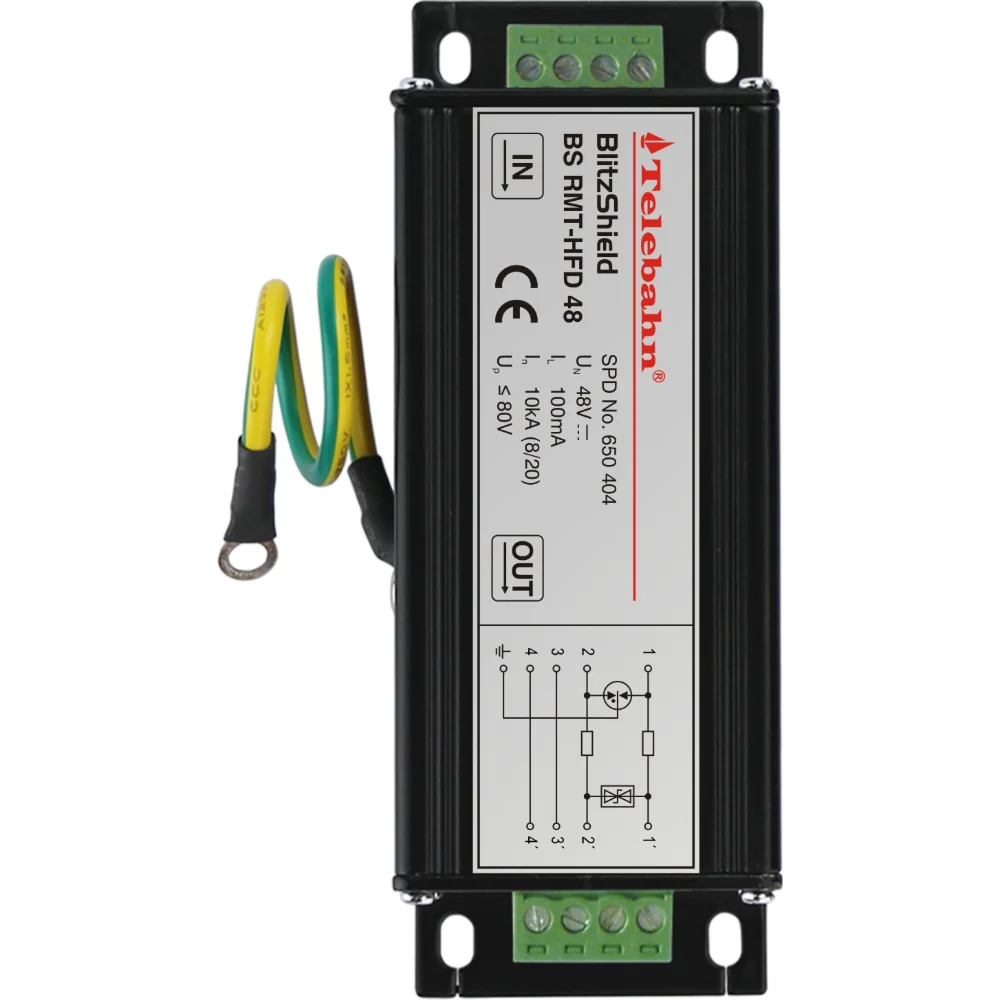

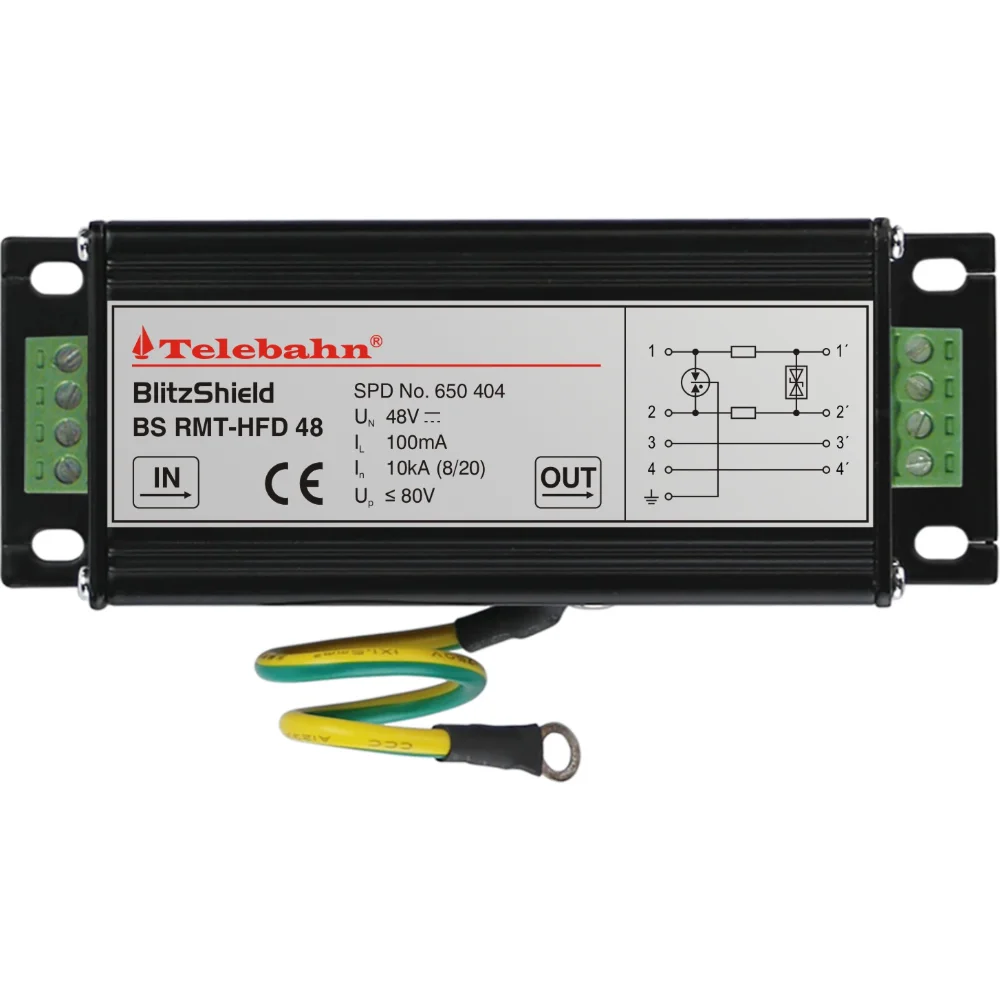

protection contre la foudre SPD Télébahns 48V Protection contre les surtensions Protection parafoudre basse tension
- Vue d'ensemble
- Demande
- Produits associés
Données techniques
|
Type |
BS RMT-HFD 48 |
|
N° d'article |
650404 |
|
Tension nominale [U N ] |
48V |
|
Tension assignée (tension c.c. maximale continue) [U c ] |
56V |
|
Tension assignée (tension a.c. maximale continue) [U c ] |
40 V |
|
Courant nominal [I L ] |
0.1A |
|
Courant d'écoulement nominal (8/20μs)[In] |
10kA |
|
Niveau de protection en tension à In[Up] |
≤ 80 V(ligne-ligne), ≤ 550V(ligne-PG) |
|
Niveau de protection tension à 1kV/us[Up] |
≤ 70 V(ligne-ligne), ≤ 550V(ligne-PG) |
|
Fréquence de transmission |
100MHz (Ligne-ligne) |
|
Capacité [C] |
≤ 1pF(ligne-ligne) |
|
Temps de réponse[t A ] |
≤ 1ns(ligne-ligne), ≤ 100ns(ligne-PG) |
|
Plage de température de fonctionnement [T je vous en prie. ] |
-40°C...+80°C |
|
Impédance série par ligne[R] |
1,0Ω |
|
Lieu d'installation |
Intérieur |
|
Aire de la section |
Max. 1,5mm 2solide/souple |
|
Mise à la terre de l'écran |
Indirectement via un écarteur d'étincelles intégré |
|
Mise à la terre via |
Câble sortant 1,5 mm 2x300mm |
|
Boîtier |
Auminum |
|
Normes de Test |
CEI 61643- 21; EN 61643-21; GB 18802. 21 |
|
Certification |
CE; Ro Hs |
|
Garantie |
3 ans |
BS RMT-HFD 48 Scénarios d'application
BS RMT-HFD 48 est destiné à la protection des signaux sur deux paires torsadées dans les appareils de transmission de données.
Caractéristiques principales
1. Pour la protection des systèmes de transmission de données sur 2 lignes de signaux.
2. Réponse rapide, niveau de protection basse tension.
3. Montage mural, mise à la terre directe du blindage.
Environnement d'application
1. Température : -40°C~ +80°C
2. Humidité relative : ≤ 95% (25°C)
Résumé

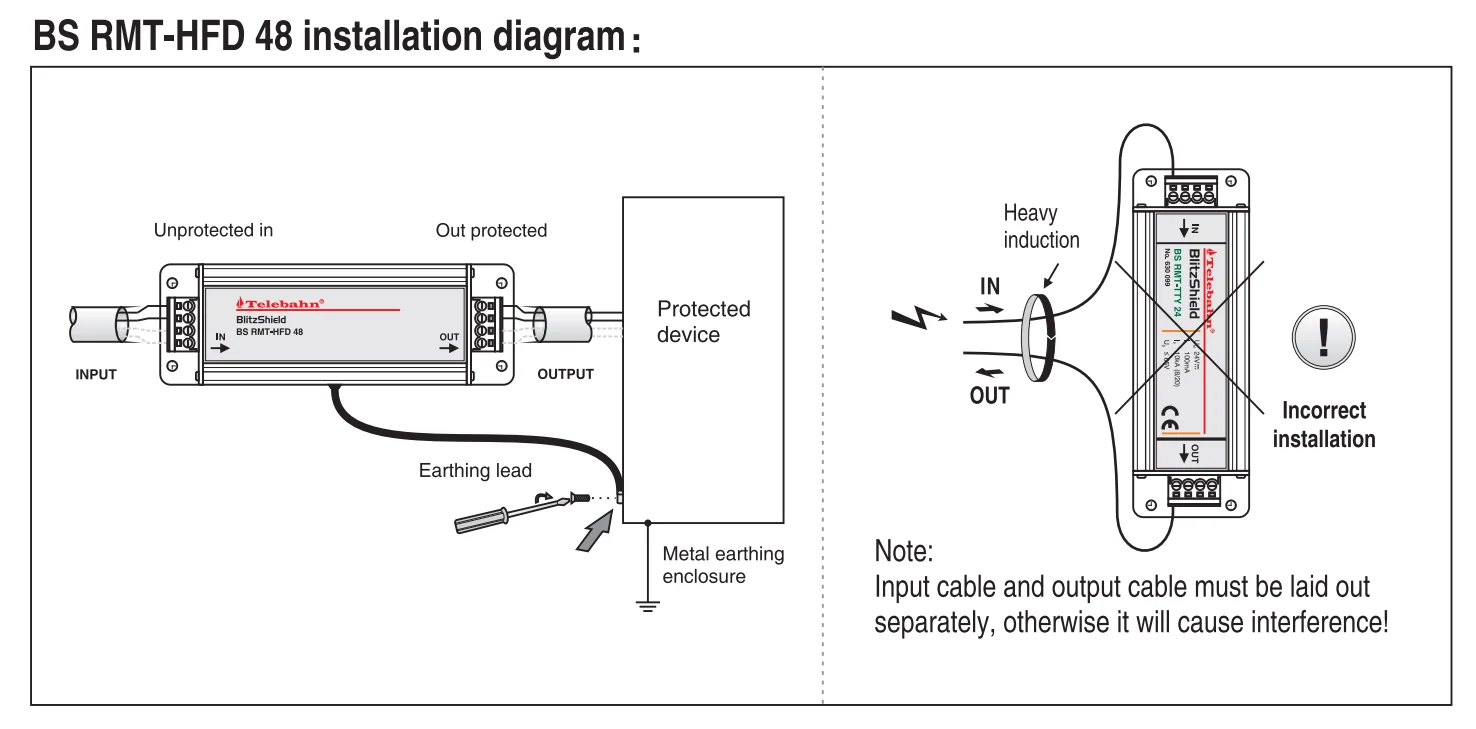

BS RMT-HFD 48 (650404) est conçu pour une installation dans les zones d'emplacement 0 B -2 et au-delà des interfaces, ou directement à proximité de l'équipement protégé. Il assure une protection fiable contre les surtensions pour les appareils de transmission de données comportant 2 lignes de signal. L'appareil est conçu conformément aux normes IEC 61643-21, EN 61643-21 et GB/T 18802.21.
