Rüzgar Türbini Gerilim Dalgıç Koruyucu 480V 600V 750V SPD Rüzgar Enerjisi Gerilim Dalgıç Korumalı Cihaz
- Genel Bakış
- Sorgu
- İlgili ürünler
Teknik Veriler
|
Tür |
BT WSM 750 RM/3P |
|
Ürün Kodu. |
800518 |
|
IEC 61643-11 / EN 61643-11'e göre |
Sınıf II / Tip 2 |
|
Nominal gerilim [U M] |
480V (50/60Hz) |
|
Adımlı gerilim (maks. sürekli a.c. gerilimi) [Uc] |
600V(50/60Hz) |
|
Adli AC voltajı varyatörün [U moV ] |
750V |
|
Adi boşaltma akımı (8/20μs) [I m ] |
15ka |
|
Maks. deşarj akımı (8/20 μs ) [I maks. ] |
30kA |
|
Girişteki gerilim koruma seviyesi [U p ] |
≤ 3,0kV |
|
5kA'de gerilim koruma seviyesi [U p ] |
≤ 2.5kV |
|
Maksimum yedek交融te karşı kısa devre dayanım kapasitesi |
25KA rMS |
|
Yanıt süresi [t K ] |
≤ 25ns |
|
TOV gerilimi (L-N) [U T ] |
900V/5saniye |
|
TOV 120dk(L-N)[U T ] |
915V |
|
Maks. yedek siklik [F] |
125A gL/gG |
|
İşlem sıcaklık aralığı [Tu] |
-40°C...+80°C |
|
Koruma derecesi |
IP 20 |
|
Çalışma durumu \ Başarısızlık göstergesi |
Yeşil tamam / Kırmızı arızalı |
|
Yerleşim yeri |
İç mekân |
|
Çapraz kesit alanı |
25 mm 2 katı / 35 mm 2esnek |
|
Montaj |
35mm DIN railyi, EN 60715 |
|
Kabin malzemesi |
Mor (modül) & açık gr k y (taban) termoplastik, UL94-V0 |
|
Boyut |
6 mod s |
|
Uzaktan sinyal veren terminallerin sayısı |
1 (veya Seçenekli) |
|
Test Standartları |
IEC 61643-11:2011 ; EN 61643-11:2012; GB 18802.1-2011 |
|
Sertifikasyon |
CE, Ro Hs , ISO9001:2015;REACH |
|
Uzaktan sinyal verme teması türü |
Anahtarlama teması |
|
Değişim kapasitesi |
AC:250V/0.5A; DC:250V/0.1A;150V/0.2A;750V/0.5A |
|
Uzaktan sinyal verme teması için kesit alanı |
Max. 1.5 mm 2katı \ esnek |
|
Garanti |
3 Yıl |
Özellikler
1. Yüksek deşarj kapasitesi, hızlı yanıt.
2. Düşük artık gerilim, iyi koruma.
3. Paralel veya seri (V-şekilli) bağlantı için çift terminal.
4. İletkenler ve baralar için çok fonksiyonlu bağlantı.
5. Arıza oluştuğunda pencere kırmızı renkte görüntülenir ve aynı anda uzaktan alarm terminali sağlar.
ÖZET

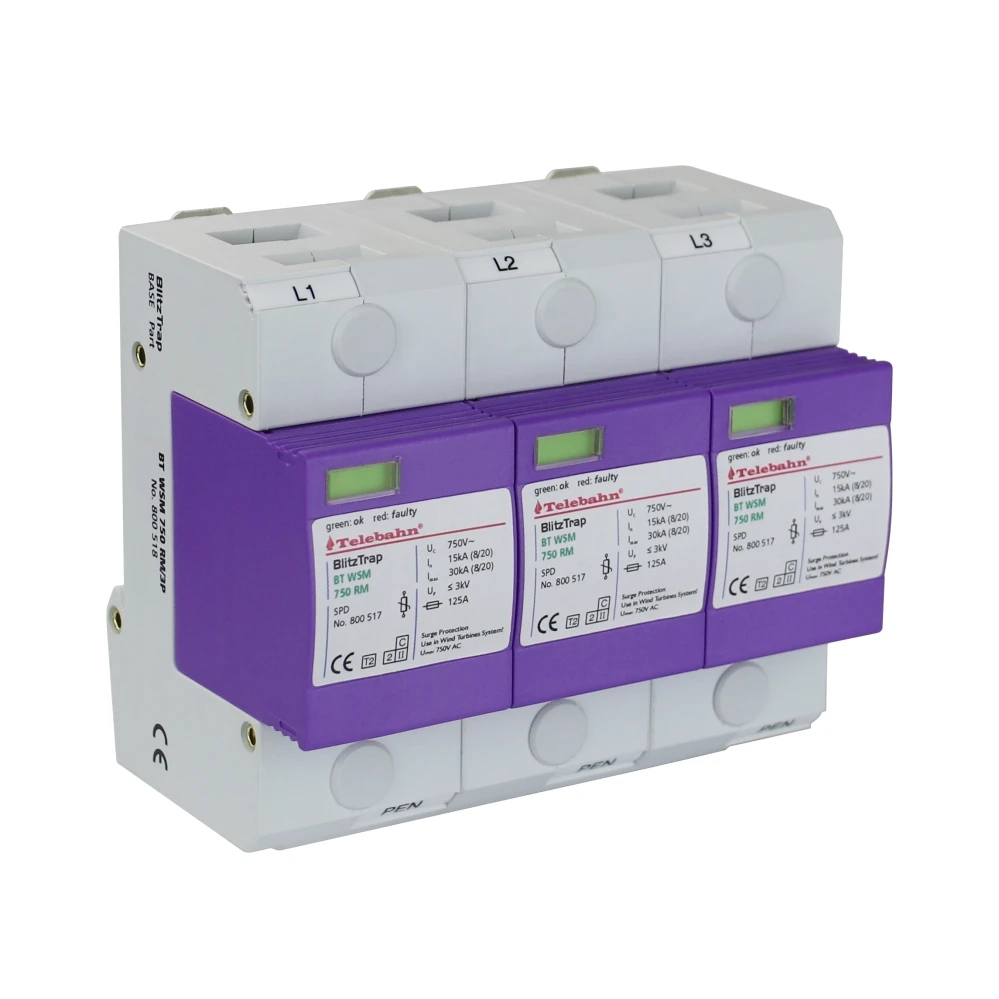

Rüzgar Türbini Gerilim Dalgası Koruyucu BT WSM 750 RM/3P, rüzgar türbini sistemleri için tasarlanmıştır; bu gerilim dalgası koruyucu, U moV = 750V AC olan bir varistör nominal voltaj özelliğine sahiptir ve böylece rüzgar türbinlerinin ve ilgili ekipmanlarının güvenilir korunmasını sağlar. IEC 61643-11 / EN 61643-11 / GB/T 18802.11 standartlarına uygundur.
