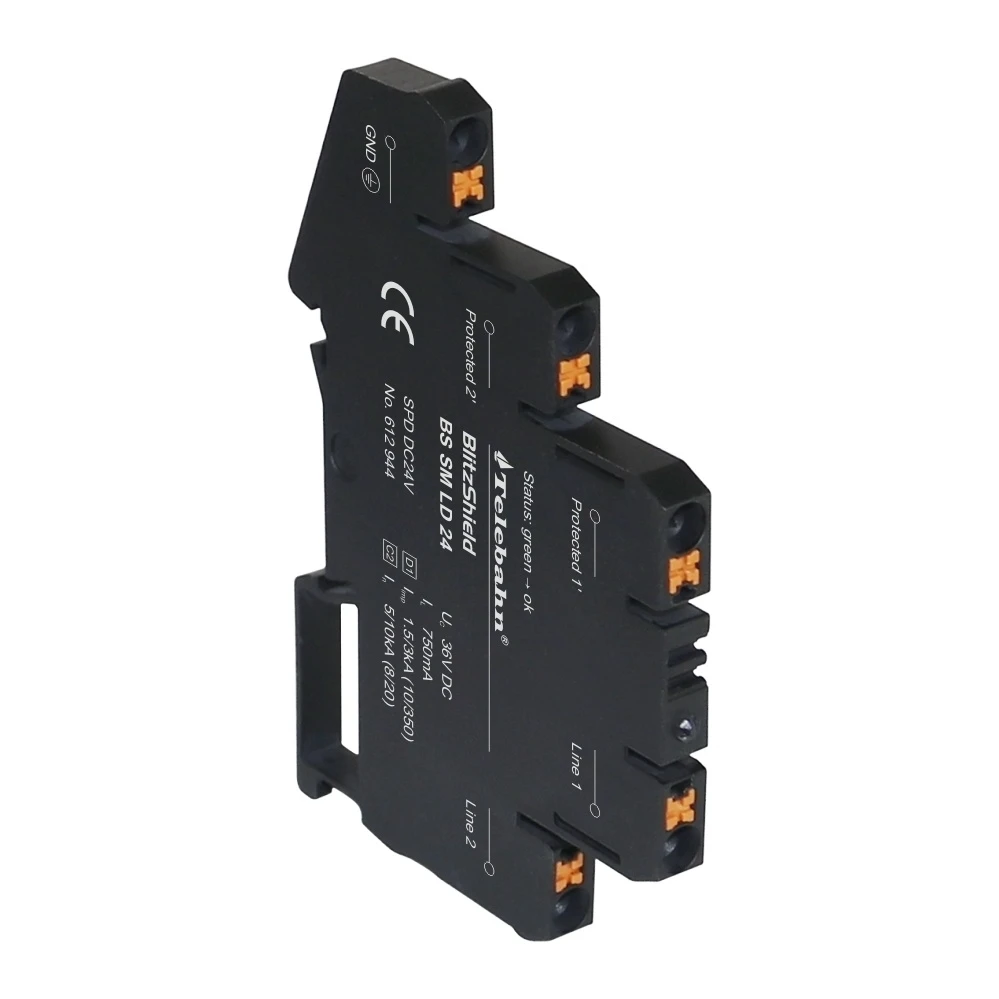

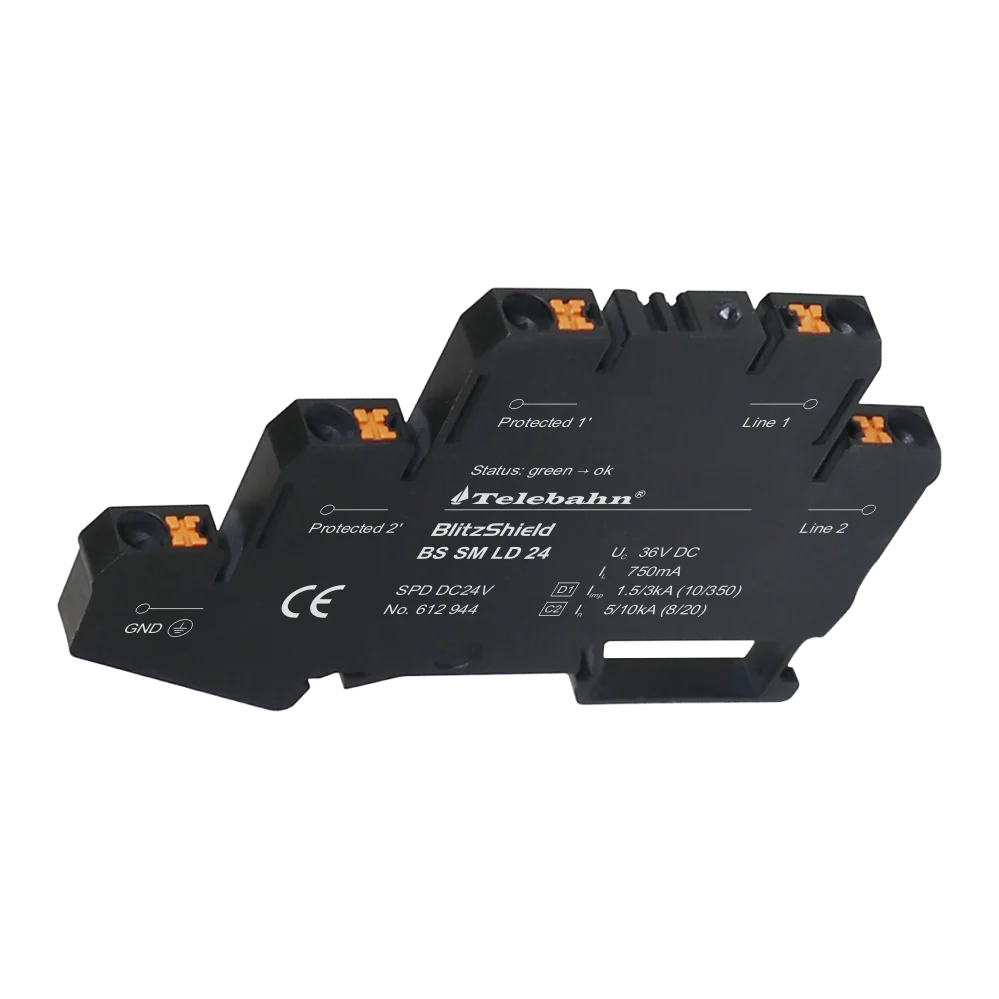

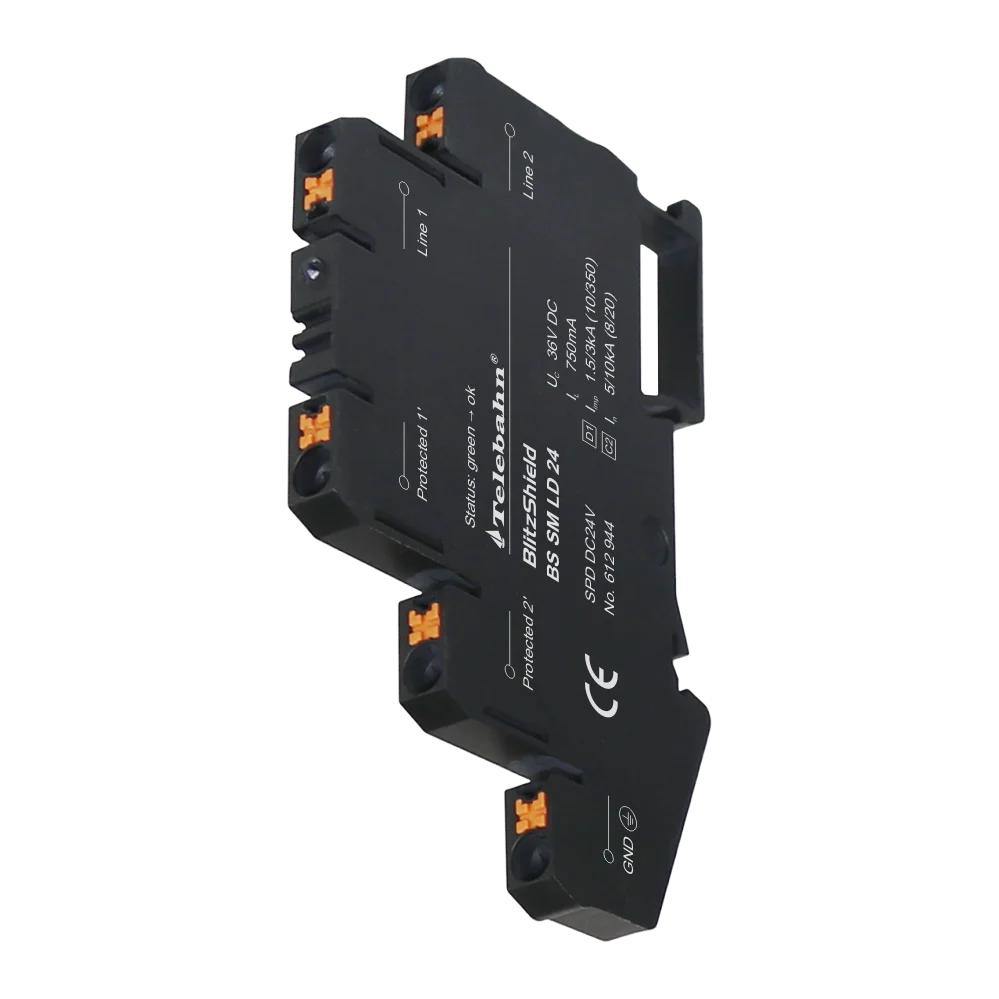

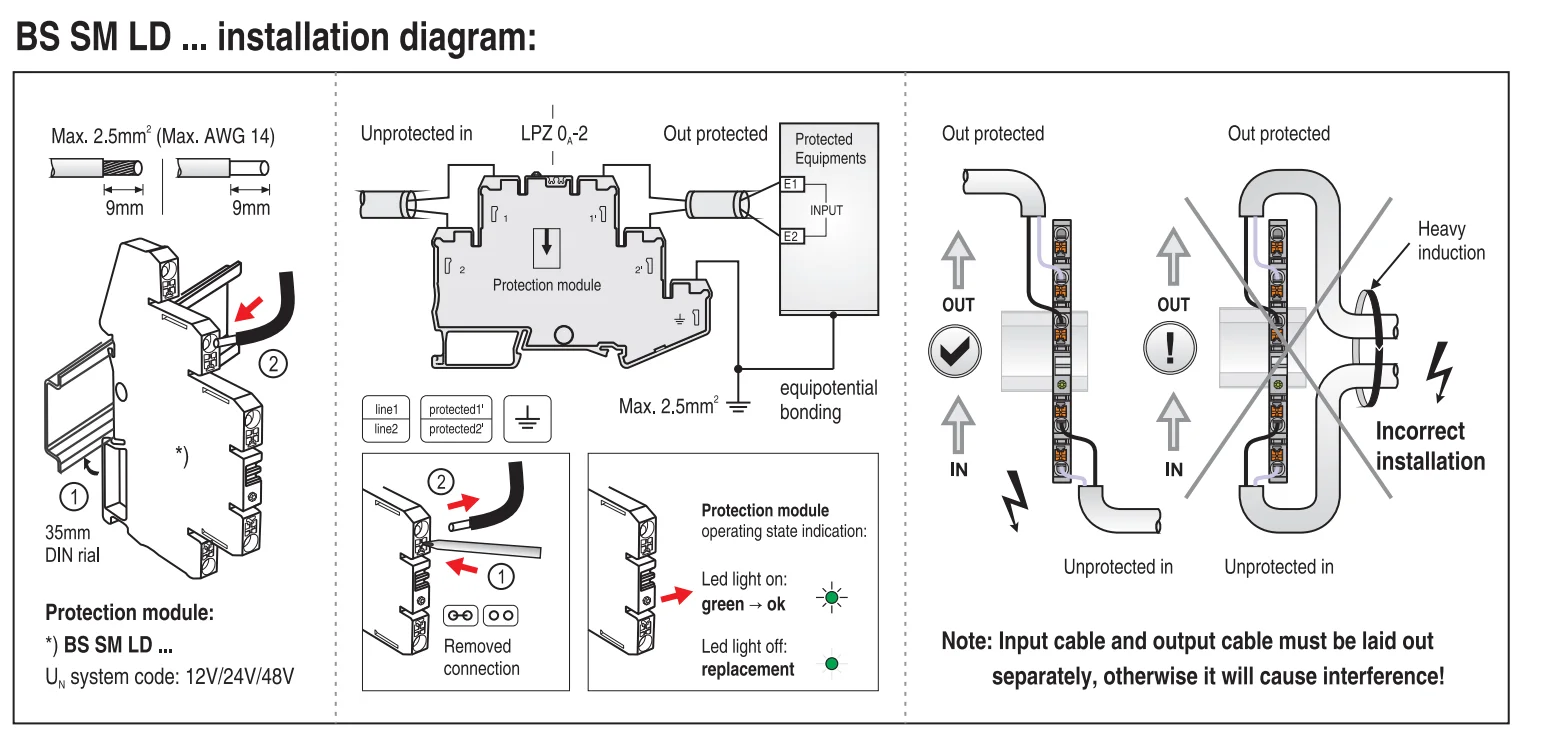

BS SM LD 24 Surge Skyddsenhet

Produktbeskrivning

Tekniska data

TYP	BS SM LD 12	BS SM LD 24	BS SM LD 48
Systemskyddsmodell	industristyrsystem, mätningssystem och styrande enheter och så vidare
Serie motstånd (per linje) [R]	1 Ohm
Nominell spänning [U N ]	12V	24V	48V
Nominal spänning (max. kontinuerlig spänning) [Uc]	15V/10.6V	36V/25.3V	56V/39.6V
Frekvensomfattning (line-line) [f _G]	2,6MHz	5.8MHz	7.2MHz
D1 Ljödsprångsström (10/350μs) (per linje / totalt) [Iimp]	1.5kA/3kA	1.5kA/3kA	1.5kA/3kA
Kapacitet (linje-linje / linje-PG)	≤2.5nF/≤ 16pF	≤1.5nF/≤16pF	≤1nF/≤16pF
Spännings skyddsnivå vid l, C2 (linje-linje / linje-PG) [Upp]	≤ 32V/≤ 600V	≤ 57V/≤ 600V	≤ 90V/≤ 600V
Spännings skyddsnivå vid 1kV/us C3 (linje-linje / linje-PG)	≤ 20V/ ≤ 600V	≤ 46V/ ≤ 600V	≤ 70V/ ≤ 600V
Svarstid (linje-linje / linje-PG) [t] _A]	≤1ns \/≤100ns
Nominell ström (70°C) [I _L]	0.75A
C2 Nominell avsläppningsström (8/20μs) (per linje / totalt) [I _n]	5kA/10kA
Driftstemperaturområde [Tu]	-40°C...+80°C
Indikation av driftstilstand	Grönt ljus
Korsavsnittsarea	Max. 2,5mm ²flexibel
Montering på	35mm DIN-spor
Certifiering	CE (LVD, EMC); RoHS
Skyddsnivå	IP 20
Skabinettsmaterial	Svart termoplastisk, UL 94-V0
Teststandarder	IEC 61643-21;EN 61643-21:GB\/T 18802.21
Garanti	3 år
Orderinformation
TYP	BS SM LD 12	BS SM LD 24	BS SM LD 48
Art.-Nr.	612942	612944	612945
Förpackningsenhet	1st(ck)	1st(ck)	1st(ck)

Framträdande egenskaper

1.Ultra-smal design, endast 6mm bred modul.
2.Hög avlassningskapacitet, låg spännings skyddsnivå.
3.Enhet med driftsindikatorljus.
4.Ansluten genom press-in-teknik.

Sammanfattning

BS SM LD 24(612944) överspänningsbeskyddsenhet installeras vid LPZ 0,-2 eller högre, eller direkt på strömmen nära de skyddade enheterna. Tillämpas i mät- och styrsystem, till exempel: 4-20mA, BLN, Data Highway Plus, E bus, Fiedbus Foundation, FIPIO/FIPWAY, Genius I/O Bus, INTERBUS INLINE(I/O), K bus, M bus. skyddar ett par ojordade balanserade gränssnitt, ger grovt och finjusterat skydd. Utformad enligt IEC 61643-21; EN 61643-21; GB/T 18802.21.

Fördelar: enkel installation, hög strömkapacitet, med LED-indikator, ultratunn.
