단상용 AC SPD 240V T2+T3 서지 보호 장치, 서지 프로텍터 박스

단상용 AC SPD 240V T2+T3 서지 보호 장치, 서지 프로텍터 박스

문의

개요
문의
관련 제품

제품 설명

기술 데이터

유형	BT 3L 240 RM	BT 3L BM 240 RM
품번.	840240	840242
IEC 61643-11\/EN 61643-11에 따라	Class II + Class III / Type 2 + Type 3	클래스 I + 클래스 II + 클래스 III / 유형 1 + 유형 2 + 유형 3
명칭 교류 전압 [U _N](L-N)	240V	240V
정격 전압 (최대 지속적 교류 a .c. 전압) [U _c](L-N)	280V	280V
과도 과전압 TOV[U _T]	350V	350V
단락 내구 능력	25kA/50Hz	25kA/50Hz
작동 전압	346-484V	346-484V
주파수 범위[F]	47-63Hz	47-63Hz
누설 전류(대지)	<250μA	<250μA
지시 회로 전류	< 10mA	< 10mA
번개 충격 전류 (10/350μs) [Iimp]	-	6.25kA
총 천둥 임펄스 전류 (10/350μs) [Iimp]	-	12.5kA
명칭 방전 전류 (8\/20μs) [I _n](모드당)	20kA	20kA
잔류 전압 [U _p]	≤1.2kV	≤1.2kV
최대 방전 전류 (8/20μs) [I _최대](모드당)	40kA	40kA
전압 보호 수준 1.2/50 6kV@3kA[Up]	≤0.6kV	≤0.6kV
최대 백업 퓨즈 [F]	125A gL/gG
작동 온도 범위 [Tu]	-40°C...+80°C
운영 상태 / 고장 표시	초록색: 정상 / 빨강: 결함

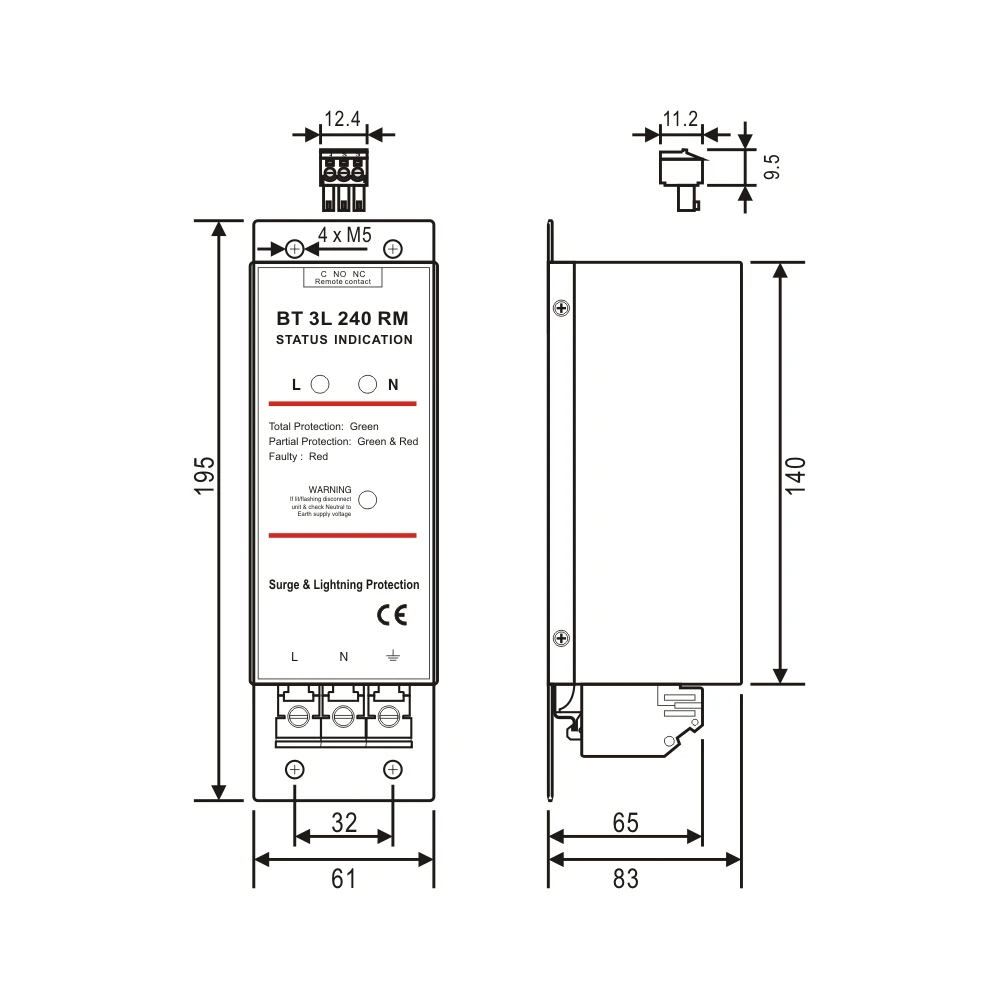

치수	195x130x83(mm)
외장 소재	블랙 메탈(철) 하우징
연결 유형	나사 단자
보호 정도	IP 20
배선 도체 단면적	10mm ²~ 16mm ²
테스트 표준	IEC 61643-11:2011 ; EN 61643-11:2012; GB/T 18802.11-2020
인증	CE ;R o Hs

(보다 자세한 정보나 다른 전압에 대해서는 언제든지 문의해 주십시오. 관련 서류를 기꺼이 제공해 드리겠습니다. 당사는 OEM 및 ODM 모두 지원하며, 이러한 서비스에 추가 비용은 부과되지 않습니다.

애플리케이션 시나리오

BT 3L 240 RM: T2+T3 3상 AC 풀 프로텍션 보조 분전반.

BT 3L BM 240 RM: T1+T2+T3 3상 AC 풀 프로텍션 주배전반.

주요 기능

1. 모든 배선(상선 대 중성선, 상선 대 접지, 중성선 대 접지의 완전 보호 모드)의 전압 보호 수준이 매우 낮습니다.
2. 풀 프로텍션 설계로 번개 전류의 일부를 견딜 수 있어 보호 장비가 정상적으로 작동할 수 있습니다.

3. 시각적 보호 상태 표시기능으로 사전 고장 경고 및 고장 표시 기능이 있습니다.

4. 원격 경보 기능을 갖추고 있어 원격 경보 신호를 원격 모니터링 관리 시스템에 연결할 수 있습니다. 시스템 플랫폼 부저 또는 LED에.
5. 배선 불량으로 인해 중성선/접지선 결함 시 시각적 경고 표시가 됩니다.

6. 보호 방식: L, N, G.
7. 견고한 외함 구조로, 베이스를 초저 인덕턴스 접지 금속 패널로 사용할 수 있습니다.

8. 세상 3상: 220V/230V/240V AC 50/60 Hz 시스템에서 사용하기 적합합니다.

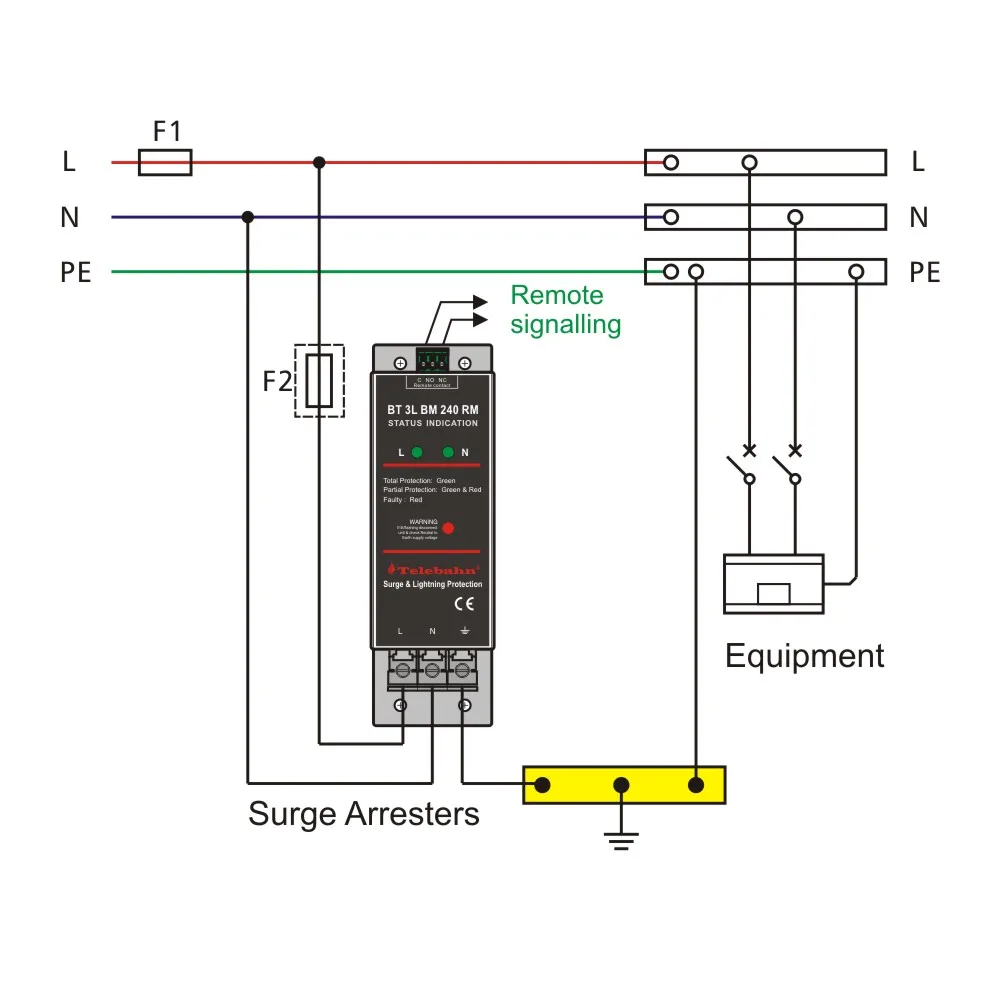

Mounting_BT 3L 240 RM.jpg

요약

BT 3L 240 RM(840240) 서지 보호 장치는 LPZ0에 설치됩니다. _B-1, 인터페이스이며 주로 전원 공급에 일시적인 과전압으로부터 연결된 전자 장비를 보호하기 위해 주배전 시스템에서 사용됩니다. 예를 들어 컴퓨터, 통신 또는 제어 장비 등. 다양한 전원 공급 시스템용 단상 타입 2 + 타입 3에 적용됩니다.
