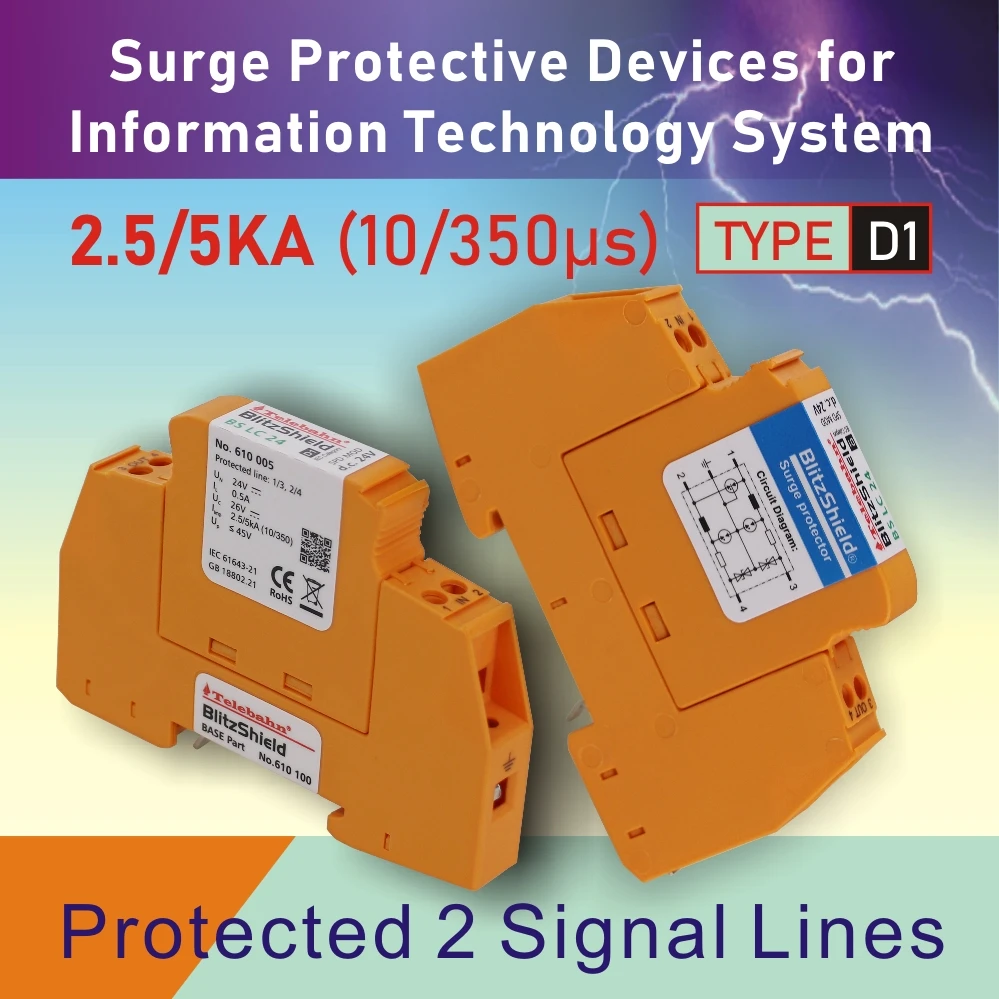

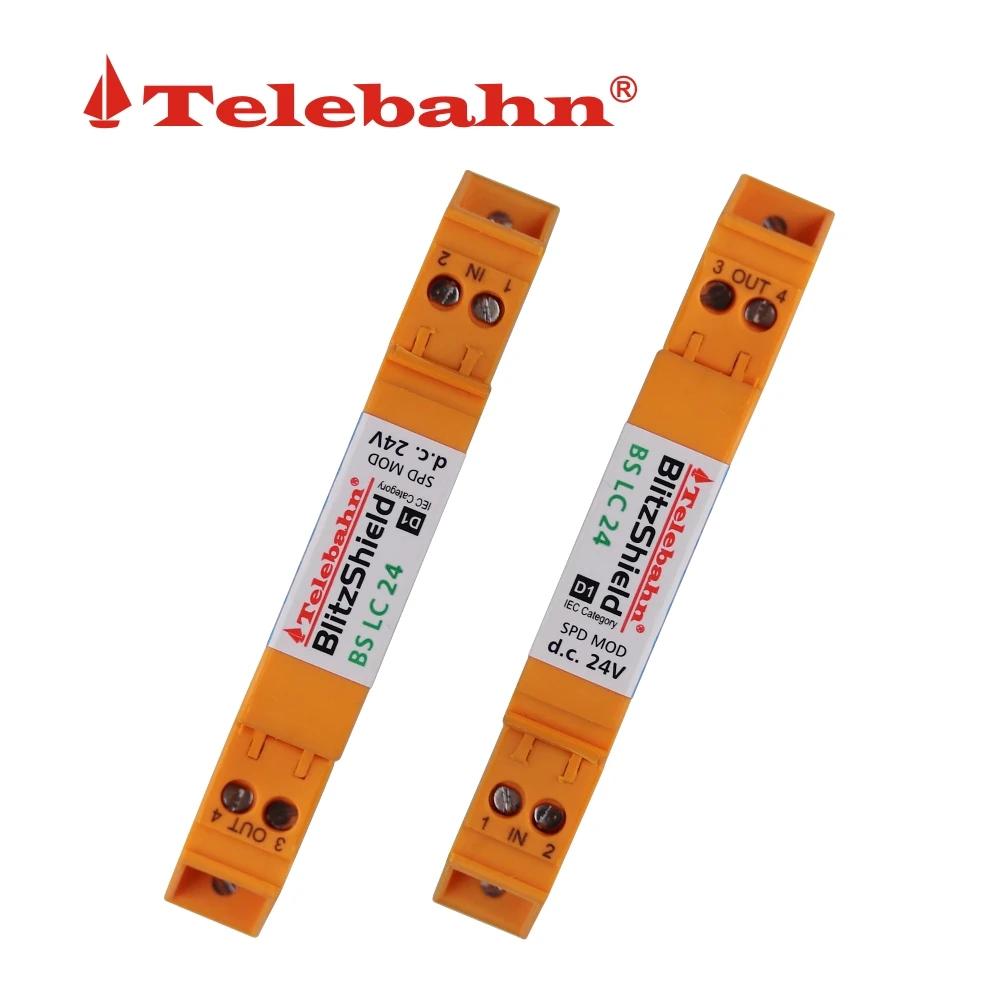

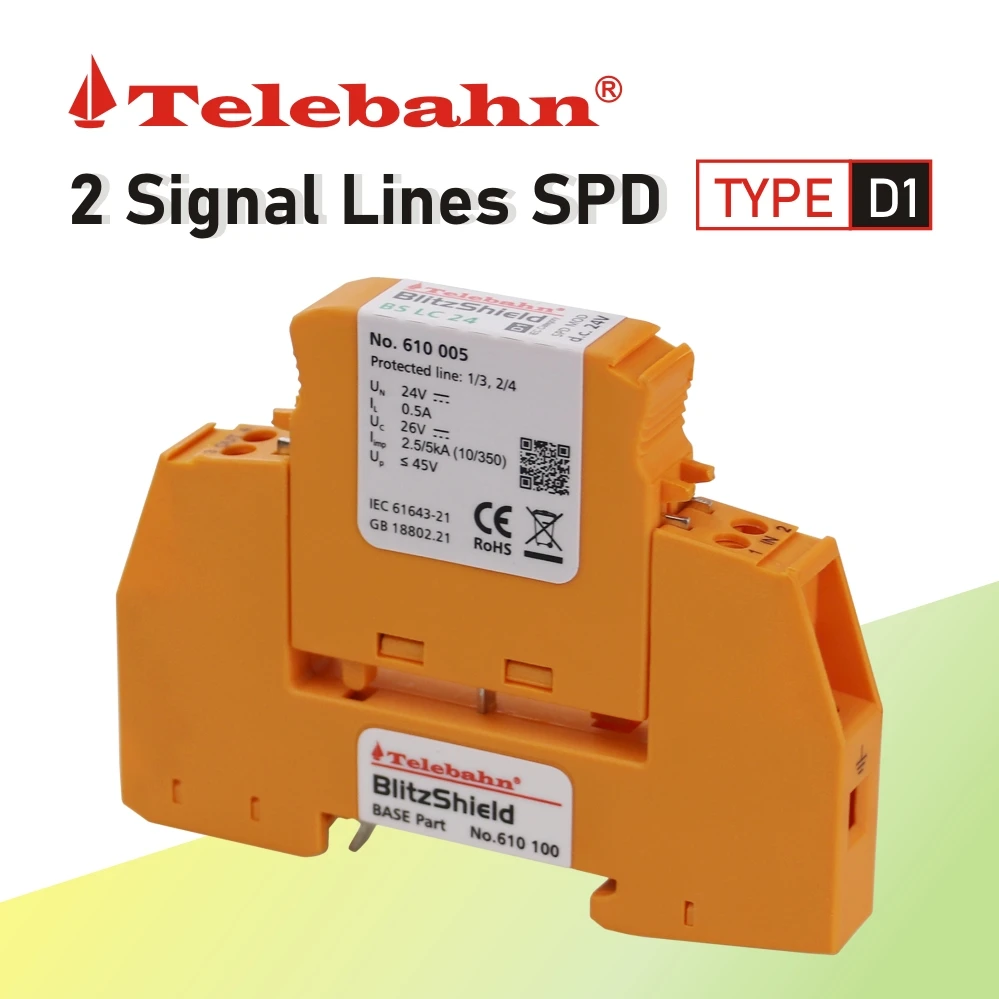

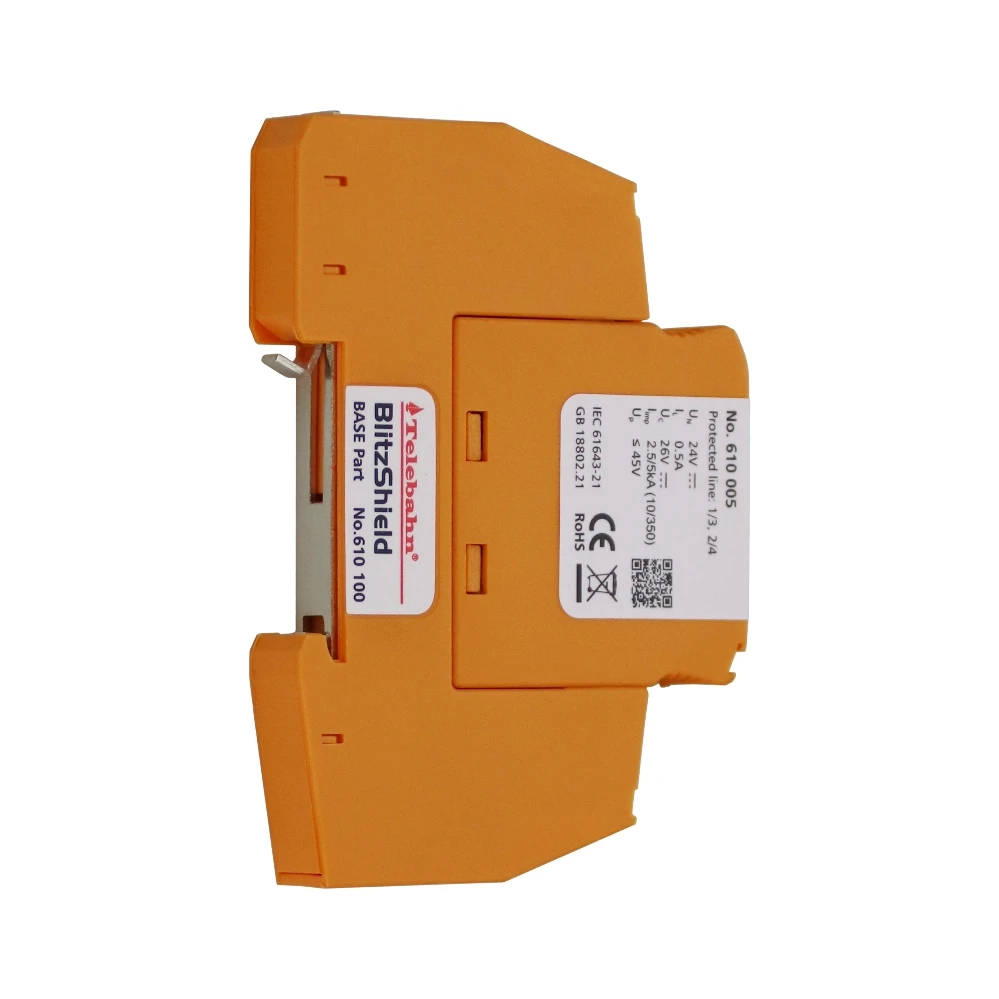

Telebahn 0-20mA 4-20mA DC 24V 2 Jalur Pelindung Lonjakan Industri Pelindung Lonjakan Sinyal SPD
- Gambaran Umum
- Pertanyaan
- Produk Terkait
Data Teknis
|
TIPE |
BS LC 24 |
|
Art.-No. |
610005 |
|
Garis terlindungi |
(2 jalur)1/3, 2/4 |
|
Aplikasi |
Sistem Pengukuran dan Kontrol Industri |
|
Nominal tegangan [U N ] |
24V |
|
Tegangan nominal (maks. terus-menerus arus searah tegangan) [U c ] |
26V |
|
Tegangan nominal (maks. terus-menerus ac. tegangan) [U c ] |
19V |
|
Arus nominal [I L ] |
0.5A |
|
Impuls petir arus ( 10/350μs )(per kabel) [I imp ] |
2.5kA |
|
Impuls petir arus ( 10/350μs )(total) [I imp ] |
5kA |
|
Arus pelepasan nominal (8/20 μs )(per kabel) [I n ] |
10kA |
|
Total nominal arus pembebasan (8/20 μs )(total) [I n ] |
20KA |
|
Tingkat perlindungan tegangan pada Iimp (line -line ) [U p ] |
≤ 90V |
|
Tingkat perlindungan tegangan pada Iimp (line -PG ) [U p ] |
≤ 45V |
|
Tingkat perlindungan tegangan pada 1kV/μs (antar-fasa) ) [U p ] |
≤ 70V |
|
Transmisi frekuensi [f G ] |
5.1MHz |
|
Tingkat perlindungan tegangan pada 1kV/μs (fase-PG) ) [U p ] |
≤ 35V |
|
Impedansi seri per fase [R] |
2.2ω |
|
Kapasitansi (garis-garis) [C] |
≤ 0.7nF |
| Kapasitansi (garis-PG) [C] | ≤ 1.3nF |
|
Rentang suhu operasi [T u ] |
-40°C...+80°C |
|
Waktu respons (garis-garis) [T A ] |
≤ 1ns |
|
Waktu respons (garis-PG) [t A ] |
≤ 1ns |
|
Luas penampang |
0.08mm 2-4mm 2padat\/ 2.5mm 2fleksibel |
|
Pemasangan pada |
rel DIN 35mm, EN 60715 |
|
Bahan kotak |
Jeruk termoplastik, UL94-V0 |
| Standar uji |
IEC 61643- 21; EN 61643-21; GB/T 18802.21 |
|
Sertifikasi |
CE(LVD.EMC); RoHS |
|
Jaminan |
3 tahun |
Fitur Unggulan

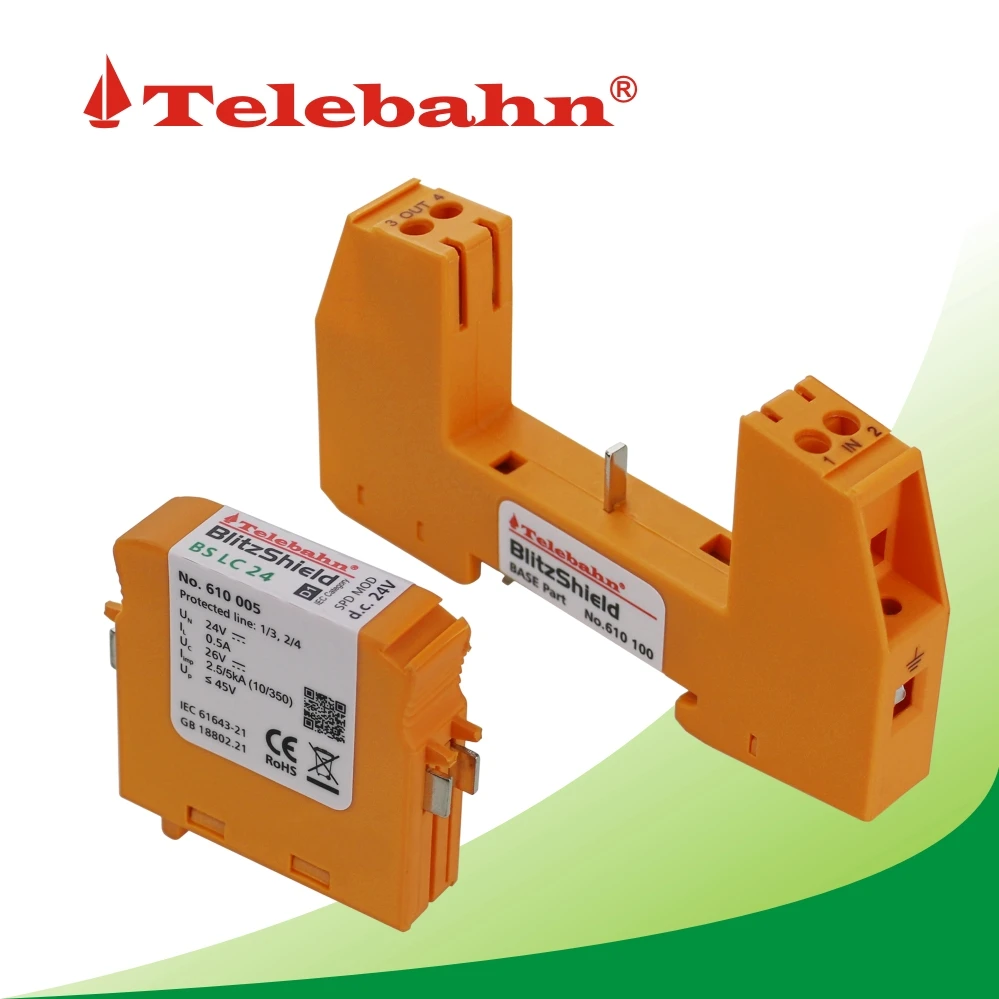

1. Terdiri dari dua bagian: basis dan modul pelindung.
2. Sinyal tidak akan terputus saat mengganti modul.
3. Kapasitas pelepasan tinggi, tingkat proteksi tegangan rendah.
4. Opsional tanpa GDT atau dengan GDT BASE bagian.
5. Pelindung lonjakan 0-20mA,4-20mA.
6. Garis terlindung:1/3; 2/4.
7. Dibuat dari bahan penutup tahan api terpilih, secara efektif mencegah penyebaran api, memberikan waktu kritis untuk melindungi nyawa dan harta benda.
8. Ditenagai oleh teknologi Eropa canggih, memberikan perlindungan menyeluruh dan andal untuk peralatan listrik.
RINGKASAN
SPD Surge Protector BS LC 24 (610005) digunakan untuk melindungi dua kabel tunggal pada antarmuka tidak seimbang bersama sistem pengukuran dan pengendali. Contohnya: 0-20mA, 4-20mA, Sinyal biner dan sebagainya, serta antarmuka input/output garis kontrol 0-20mA, 4-20mA. Spesifikasinya sesuai dengan IEC 61643-21; EN61643-21.
