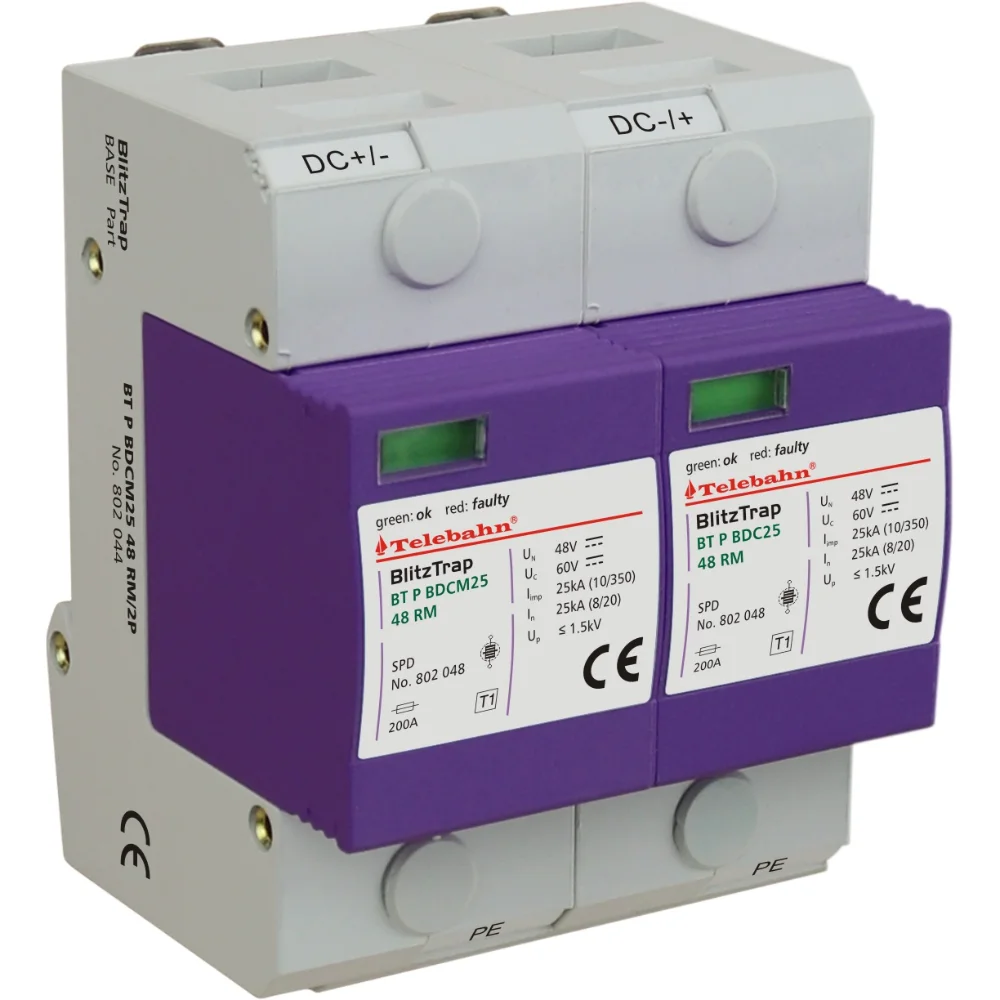

dispositif de protection contre les surtensions basse tension 60V DC SPD 2P 25kA T1, parafoudre pour système d'alimentation électrique DC
- Vue d'ensemble
- Demande
- Produits associés
Données techniques
|
Type |
BT P BDCM25 48 RM/2P |
BT P BDCM25 200 RM/2P |
BT P BDCM25 220 RM/2P |
|
Conformément à IEC 61643-11\EN 61643-11 |
Classe I / Type 1 |
Classe I / Type 1 |
Classe I / Type 1 |
|
N° d'article |
802044 |
802045 |
802046 |
|
Tension continue nominale [U N ] |
48V |
200V |
220V |
|
Tension assignée (max. continue d .c. tension) [U c ] |
60V |
220V |
242V |
|
Courant de coup de foudre (10/350μs) [I imp (DC+ →PE/DC- → PE ) |
25KA |
25KA |
25KA |
|
Énergie spécifique [W/R] |
156,25 kJ/ohms |
156,25 kJ/ohms |
156,25 kJ/ohms |
|
Courant de décharge nominal (8/20µs) [I n ](DC+ → PE/DC- → PE ) |
25KA |
25KA |
25KA |
|
Niveau de protection contre la surtension à In [U p ] |
≤1,5 kV |
≤2,5 kV |
≤2,5 kV |
|
Suivre la capacité d'extinction du courant en courant continu [I f ] |
2kA |
||
|
Temps de réponse [t A (DC+ →PE/DC- → PE ) |
≤ 100ns |
||
|
Fusible de secours maximal [F] |
200A gL/gG |
||
|
Plage de température de fonctionnement [Tu] |
-40°C...+80°C |
||
|
Aire de la section |
35mm 2 solide / 50 mm 2souple |
||
|
Fixation sur |
rail DIN 35 mm, EN 60715 |
||
|
État de fonctionnement / Indication de panne |
Vert : bon état / Rouge : défectueux |
||
|
Dimension |
4 mods (72mm de large) |
||
|
Matériau de l'enceinte |
Violet et clair gr a y (base) thermoplastique, UL94-V0 |
||
|
Normes de Test |
IEC 61643-11:2011 ; EN 61643-11:2012; GB/T 18802.11-2020 |
||
|
Certification |
CE ;R o Hs |
||
|
Nombre de terminaux distants |
1 (en option) |
||
|
Type de contact de signalisation à distance |
Contact de commutation |
||
|
Capacité de commutation(U N /IN ) |
AC:250V/0,5A ; CC:250V/0,1A ; 150V/0,2A ; 75V/0,5A |
||
|
Section transversale pour le contact de signalisation à distance |
Max. 1,5 mm 2solide/ flexible |
||
(Pour plus d'informations, n'hésitez pas à nous contacter. Nous serons heureux de vous envoyer la documentation pertinente. Nous prenons en charge à la fois l'OEM et l'ODM, sans frais supplémentaires pour ces services.)
Scénarios d'application

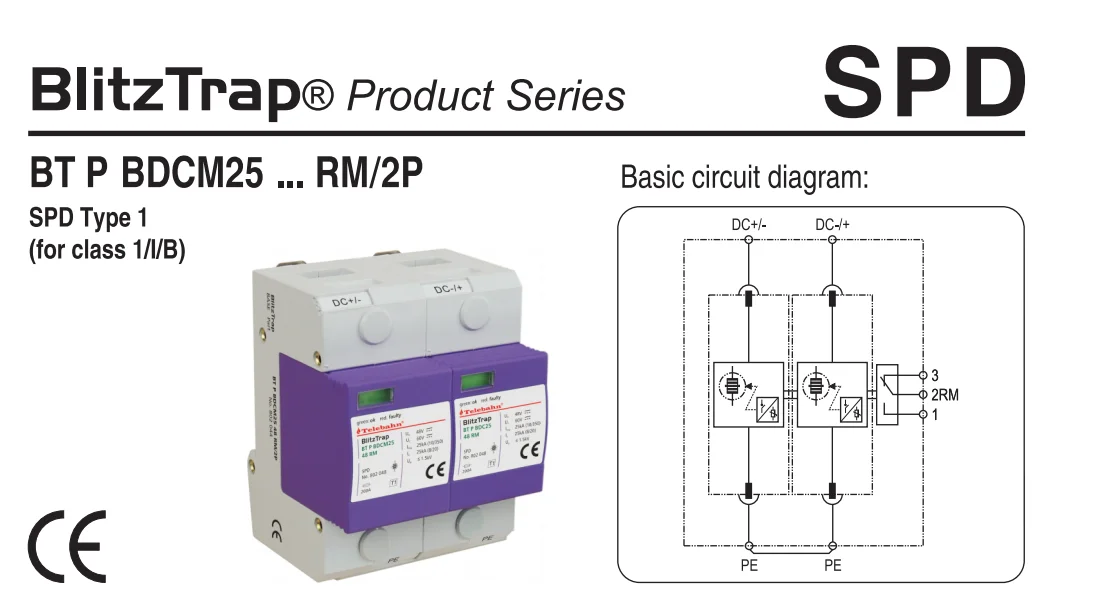

Connectable Parafoudre de classe I pour courant continu systèmes d'alimentation électrique ("2+0 ”circuit).
Caractéristiques principales
1. Module enfichable, éclateur 10/350us et 8/20us (GDT).
2. Courant de décharge d'éclair jusqu'à 25kA pour usage dans des applications en courant continu.
3. Grande capacité de décharge, réponse rapide.
4. Mode de protection : DC+ → PE/DC- → PE .
5. Dispositif double disjoncteur thermique, offrant une protection plus fiable.
la fenêtre verte changera en cas de panne et permettra également une commande d'alarme à distance en même temps.
7. Fabriqué à partir d'un boîtier sélectionné ignifuge et utilisant une technologie européenne avancée pour assurer une protection complète et fiable des équipements électriques.
Résumé

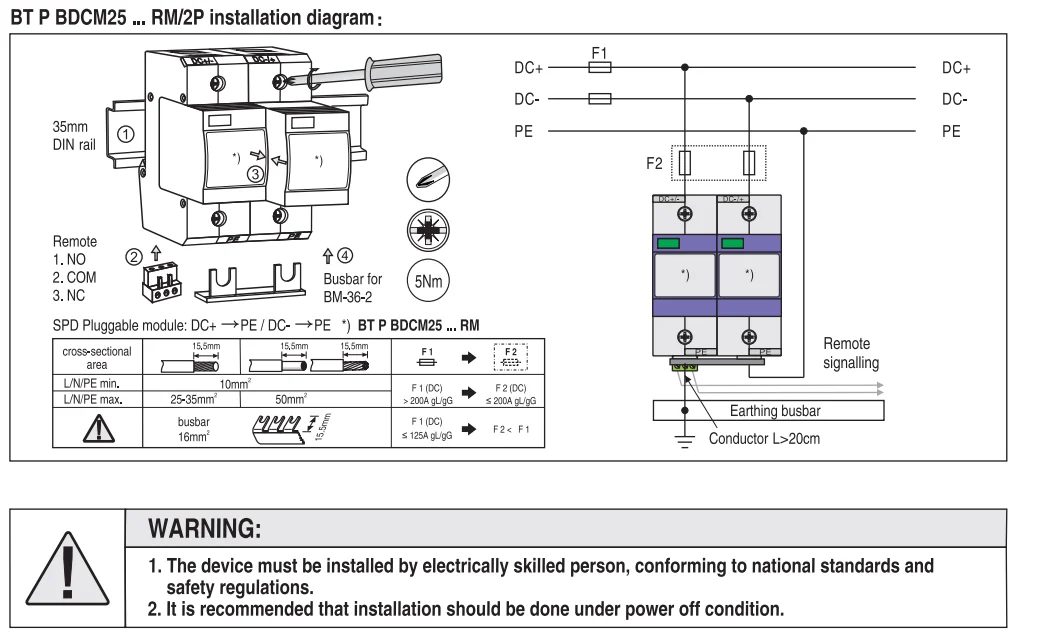

Conçu pour installation en LPZ 0 A -1 ou supérieures, ce dispositif de protection contre les surtensions protège les équipements basse tension contre les pics de tension et le terminal distant est optionnel.
Application : Connectable Parafoudre de classe I pour courant continu systèmes d'alimentation électrique ("2+0 ”circuit).
Normes de conformité : IEC 61643-11:2011; EN 61643-11:2012; GB/T 18802.11-2020.
