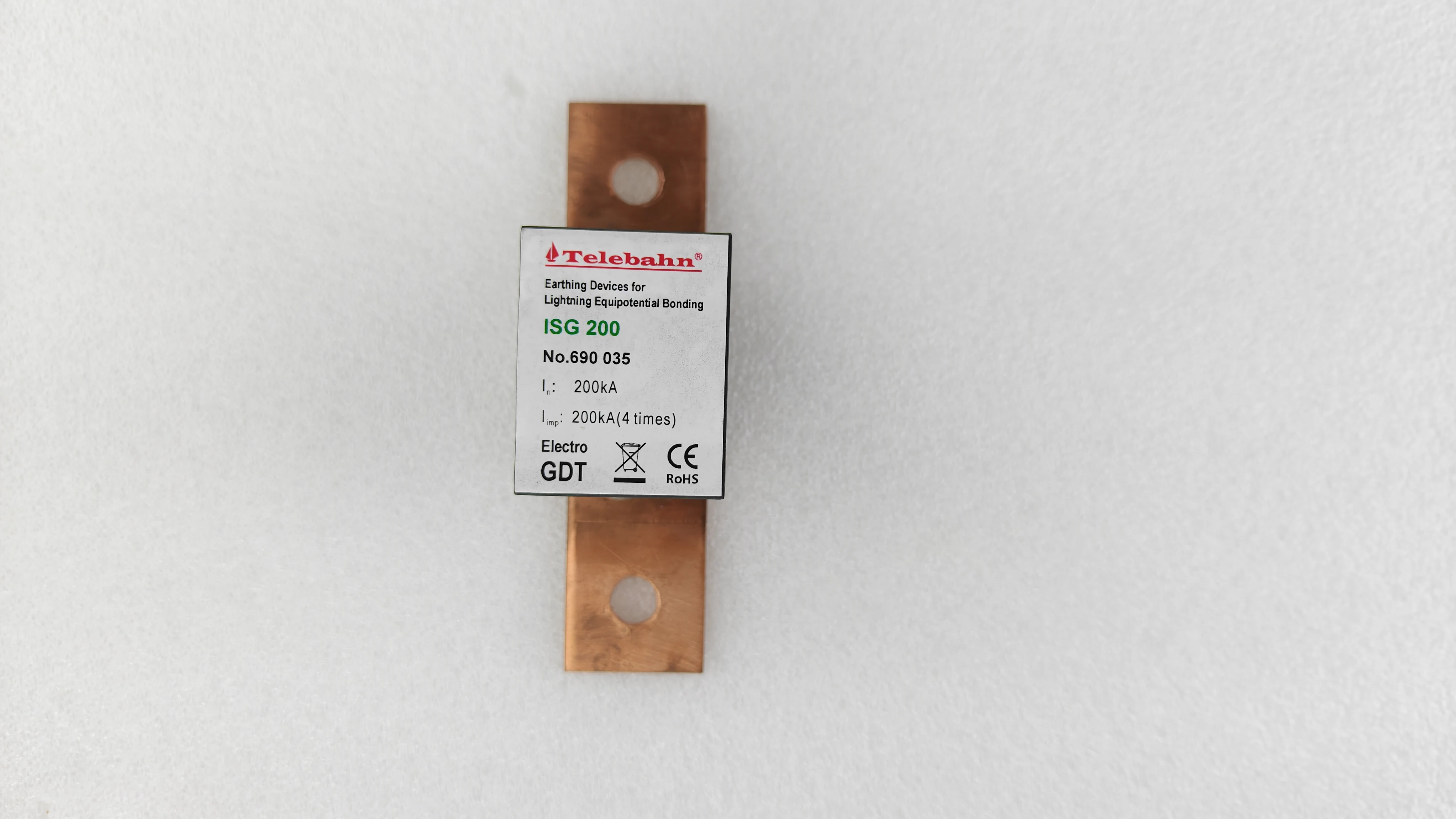

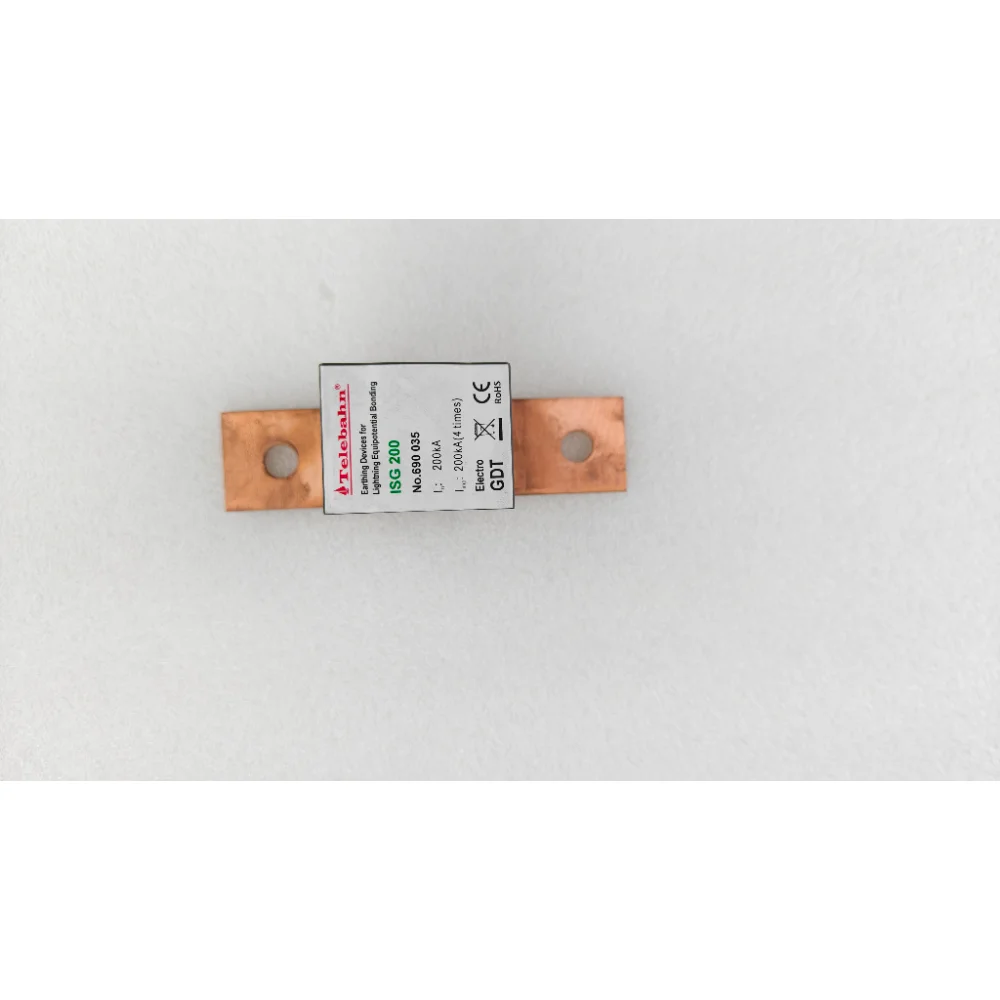

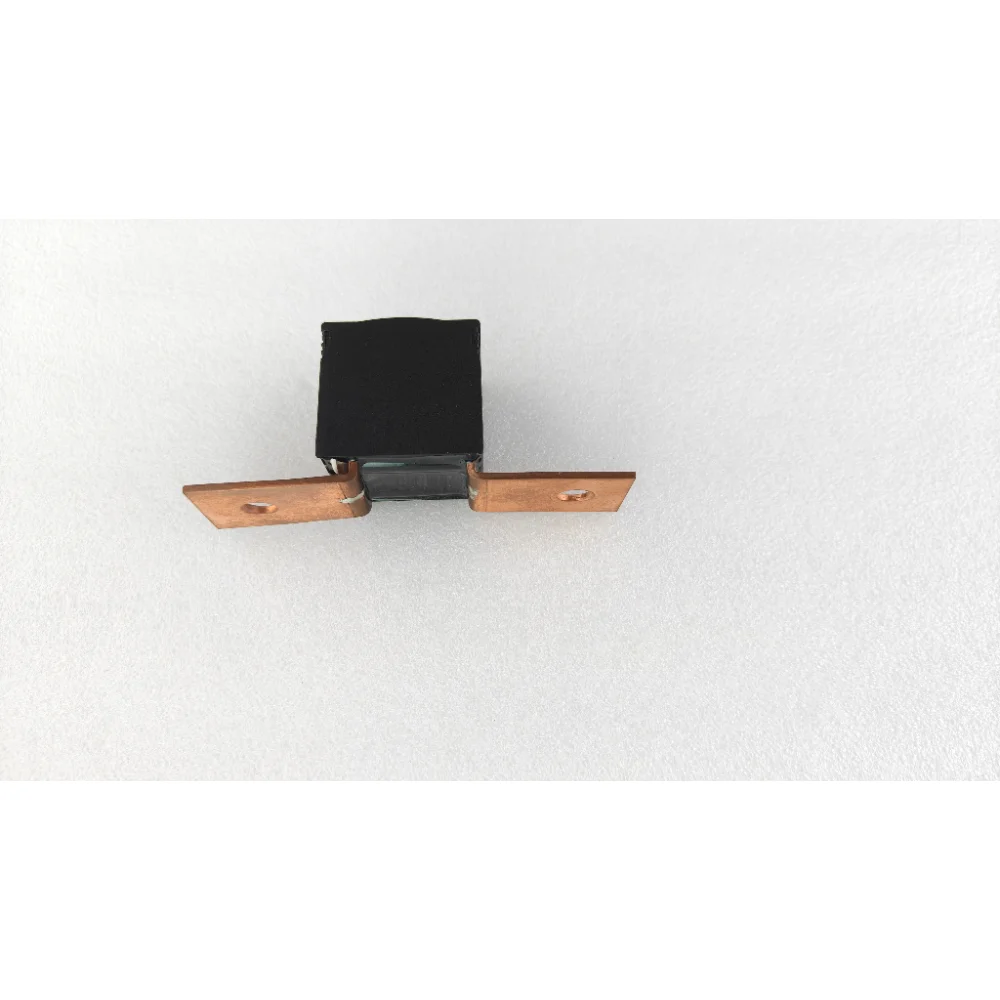

Telebahn IP67 200kA Espárrago de Aislamiento Protector contra Chispas SPD Protector de Sobretensión para Tuberías
- Descripción general
- Consulta
- Productos relacionados
Datos Técnicos
|
Tipo |
ISG 200 |
|
Art.-No. |
690035 |
|
De acuerdo con EN 62561-3 / IEC 62561-3 |
Sí |
|
Tensión de soportabilidad DC nominal [Uc] |
350V |
|
Tensión nominal de chispa impulsiva [U rimp ] |
1000V |
|
Corriente impulsiva de descarga luminosa (10/350µs) |
200kA (4 veces) |
|
Corriente nominal de descarga (8/20µs) [I n ] |
150kA |
|
Corriente máxima de descarga (8/20µs) [I máx ] |
300kA |
|
100% Tensión de chispa por impulso luminoso [U como ] |
≤ 1.5kV |
|
Tensión de ruptura a la frecuencia de red (50Hz)[U aW ] |
≤ 400V |
|
Capacitancia a 1 MHz [R] |
≤ 10pF |
|
Resistencia de aislamiento a 100V [R] |
> 1GΩ |
|
Longitud del recinto |
el tamaño de la caja |
|
Certificación Ex, según EN 60079-0 y EN 60079-1: Gas |
Ex db IIC T6 Gb |
|
Certificación Ex, según EN 60079-0 y EN 60079-31: Polvo |
Ex tb IIIC T80 °C Db IP 66/67 |
|
Material de la carcasa |
Termoplástico negro, UL94-V0 |
|
Conexión |
Rojo 10mm |
|
Material (conexión) |
Cobre |
|
Rango de temperatura de operación |
-40°C...+80°C |
|
Certificación |
CE (LVD, EMC), RoHS |
|
Protección impermeable |
IP67 |
|
Cumplimiento |
GB/T 33588.3;EN 62561-3;IEC 62561-3;IEC 61400-24-2019 |
Características destacadas
1.Dispositivo de puesta a tierra según IEC/EN 62305 en áreas peligrosas.
2.Terminal de conexión de material de acero inoxidable 10mm.
3.Para montaje interior o exterior, también en ambientes húmedos así como para instalación subterránea.
4.Unidad extremadamente resistente.
5.Marca Ex/IP: Ex db llC T6 Gb, Ex tb IIIC T80 °C Db IP 66/67 .
RESUMEN

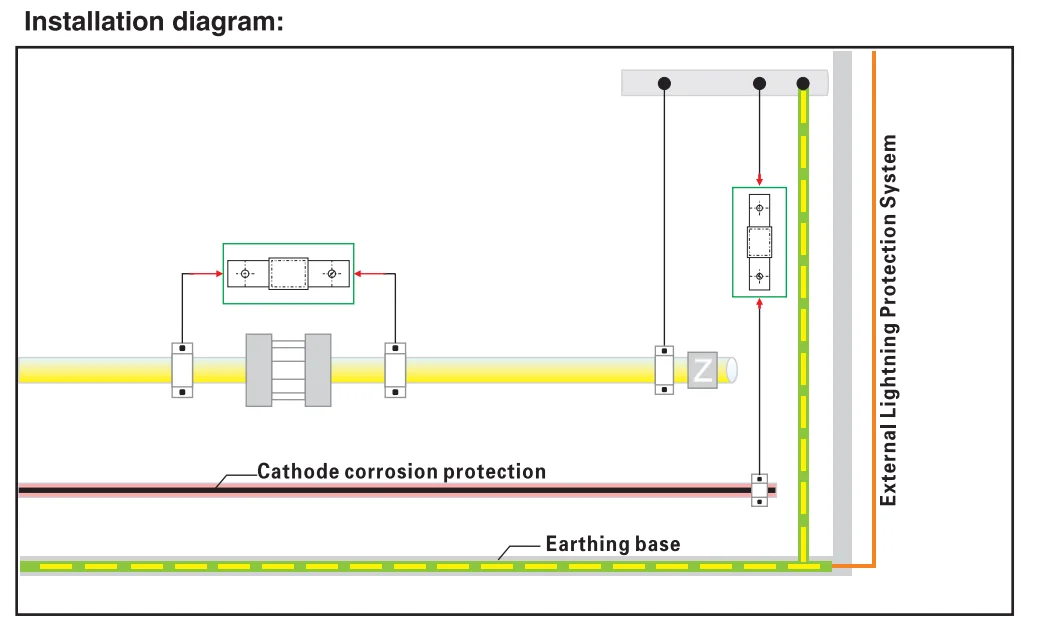

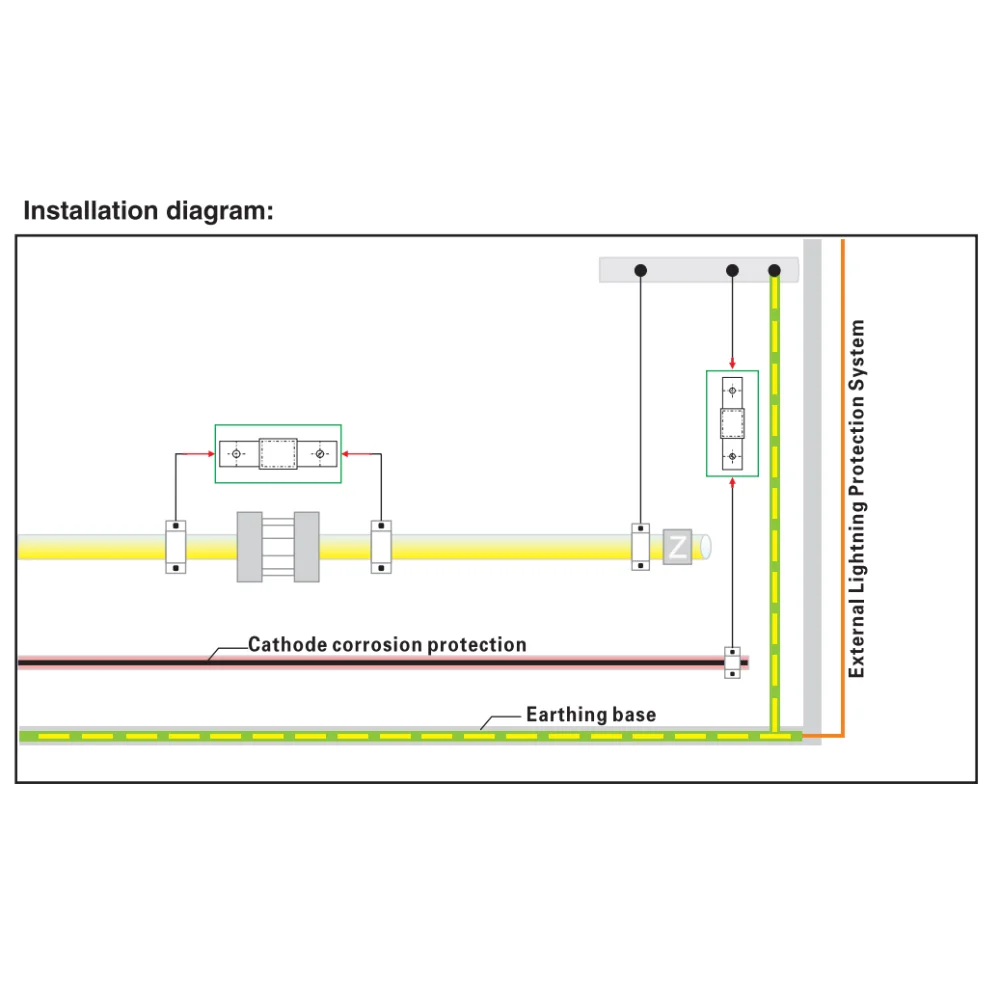

1. Se utiliza para la conexión indirecta/puesta a tierra de componentes de aislamiento funcional durante descargas eléctricas.
2. Según IEC 62305, puesta a tierra para conexiones equipotenciales en caso de descargas eléctricas en áreas peligrosas.
3. Para protección contra rayos equipotencial, especialmente para conexión de sistemas de puesta a tierra separados.
Otro
Tenemos Corriente impulsiva de descarga luminosa (10/350µs) [I imp ]:25kA,50kA,100kA y 200kA.
Si necesita más información, no dude en contactarnos.
¡Agradecemos sus comentarios y preguntas!
