Mess- und Regelsystem SPD

Mess- und Regelsystem SPD

Thunder Protector RS485/RS422 5V 10kA 0-20mA oder 4-20mA 4 Einzelleitungen Blitzableiter

Anfrage
  • Über uns
  • Anfrage
  • Ähnliche Produkte

Suchen Sie nach einem Blitzschutz, der Ihre empfindlichen elektronischen Geräte effektiv vor gefährlichen Überspannungen schützt? Dann sind Sie beim Thunder Protector RS485/RS422 5V 10kA 0-20mA oder 4-20mA 4 Single Lines Lightning Arrester von Telebahn genau richtig. Dieser vielseitige Blitzableiter wurde speziell für den Schutz von 4 Einzelleitungen entwickelt und kann einen Stoßstrom von bis zu 10 kA verarbeiten, was ihn zur idealen Wahl für eine Vielzahl industrieller und gewerblicher Anwendungen macht.


Die richtige Lösung zum Schutz Ihrer wertvollen Ausrüstung vor Blitzeinschlägen und anderen elektrostatischen Aktivitäten mit ihrer robusten Konstruktion und dem benutzerfreundlichen Design. Dieser Blitzschutz bietet die Energie und Zuverlässigkeit, die Sie benötigen, um Ihre Geräte sicher und geschützt zu halten, egal ob Sie mit empfindlichen Informationsübertragungskabeln oder Hochspannungsleitungen zu tun haben.


Der vorhandene Bereich von 0–20 mA oder 4–20 mA eignet sich gut für eine Vielzahl von Anwendungen. Dieser Blitzableiter verfügt über alles, was Sie zum Schutz Ihrer Geräte und zum reibungslosen Betrieb Ihres Betriebs benötigen, unabhängig davon, ob Sie in einer Fabrik arbeiten, ein Rechenzentrum bauen oder komplexe Industrieanlagen überwachen.


Aber das ist noch nicht alles – auch die Installation ist unglaublich einfach. Schließen Sie einfach den Blitzableiter in der Mitte Ihres Geräts und damit die geladene Energieversorgung an, und schon sind Sie fertig. Dieser Blitzschutz könnte mit seiner kompakten Größe und langlebigen Konstruktion die perfekte Option für jede industrielle oder kommerzielle Anwendung sein.


Warten Sie nicht – bestellen Sie noch heute Ihren Thunder Protector RS485/RS422 5V 10kA 0-20mA oder 4-20mA 4 Single Lines Lightning Arrester bei Telebahn.


Beschreibung

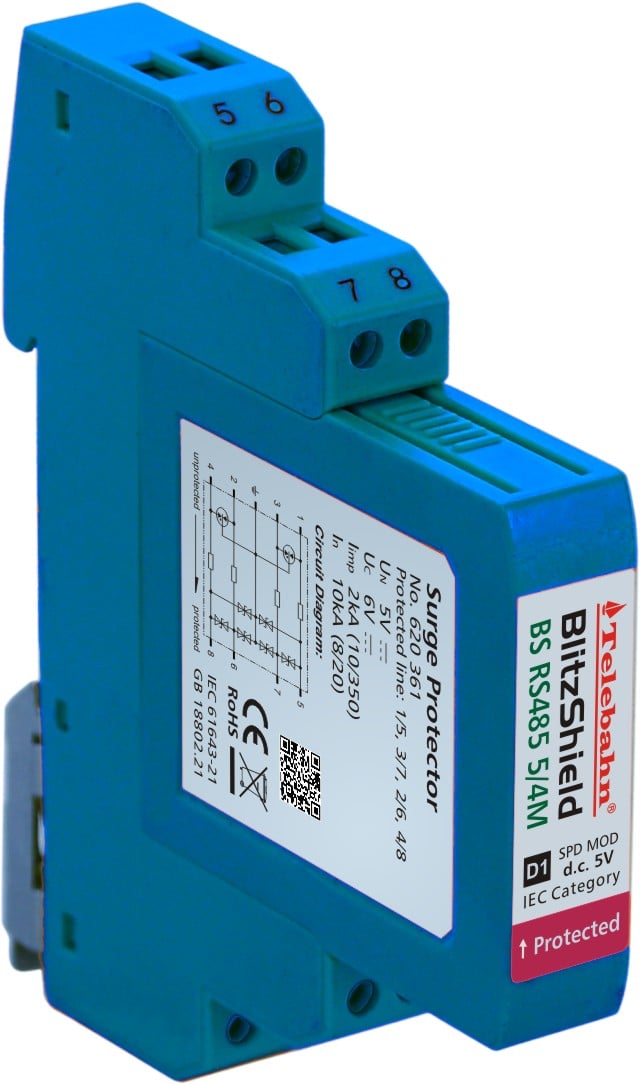

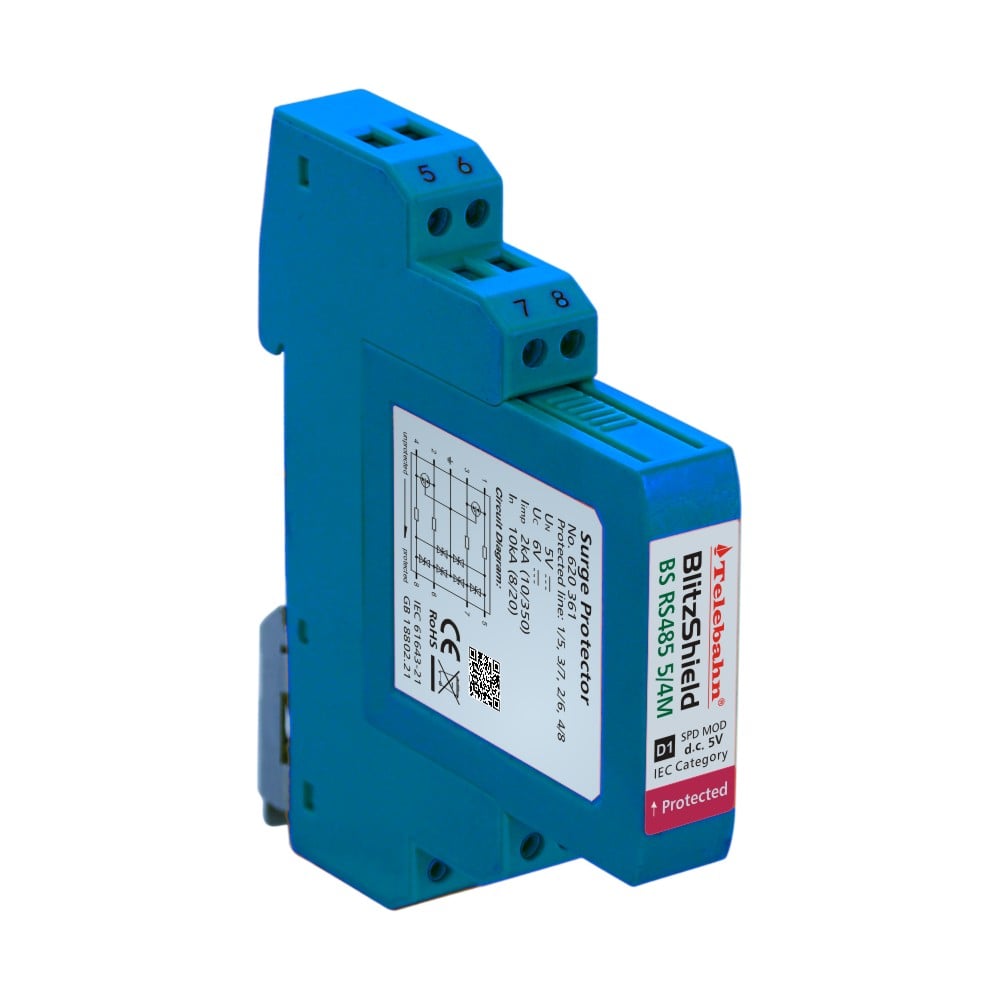

Image_BS RS485 5_4M.jpgFoto_BS RS485 5_4M.jpg

Zusammenfassung

Im LPZ ist BS RS485 5/4M installiert 0B-2 höher oder direkt am Upstream in der Nähe der geschützten Geräte. Bietet Schutz für RS485/RS422-Industriebussteuerung, andere Feldbusse und Temperaturmessungen. Entworfen gemäß IEC 61643-21; EN61643-21; GB/T 18802.21.



Funktionen hervorheben

Bestehend aus zwei Teilen: der Basis und dem Schutzmodul.

Beim Austausch des Moduls wird das Signal nicht unterbrochen.

Hohe Entladekapazität, niedriger Spannungsschutzpegel.

Minimaler Platzbedarf, zwei Pariser Linien über eine Breite von 12 mm (2/3 Module).



Anwendung

BS RS485 5/4M wird hauptsächlich im Blitzschutz für Mess- und Steuerungssysteme verwendet.

für die DIN-Schienenmontage, wie z. B. das Feldbussystem, Notfallalarmsysteme oder Telekommunikationssysteme.



Application Environment

Temperatur: -40°C...+80°C

Relative Luftfeuchtigkeit: ≤ 95 % (25 °C)

Technische Daten



Typ

BS RS485 5/4M

Nennspannung [UN]

5V

Gleichspannung DC/AC (max. Dauerspannung)

6VDC / 4.2VAC

Nennstrom

0.5A

Blitzentladungsstrom (10/350)

2KA

Nennentladestrom (8/20)

10KA

Spannungsschutzpegel bei (Leitung-Leitung/Leitung-PG)

≤ 20 V.

        ≤ 700 V.

Spannungsschutzpegel bei 1 kV

≤ 8.5 V.

≤600V

Bandbreite (Linie-Linie)

1.7MHz

Serienimpedanz pro Leitung

1.8Ω

Kapazität (Linie-Linie)

≤5nF

Betriebstemperaturbereich [Di]

-40 ° C ... + 80 ° C.

Reaktionszeit (Zeile-Zeile)

≤1ns

≤100ns

Montage auf

35-mm-DIN-Schiene

Gehäusematerial

blauer Thermoplast, UL94-V0

Querschnittsfläche

0.08 mm²-4 mm²/2.5 mm² flexibel

lTeststandards

IEC 61643-21; EN 61643-21; GB/T 18802.21

Zertifizierung ECOCERT*

CE (LVD, EMC), ROHS

Kunst nein.                                620361
Verpackungseinheit                                         1 Stück)

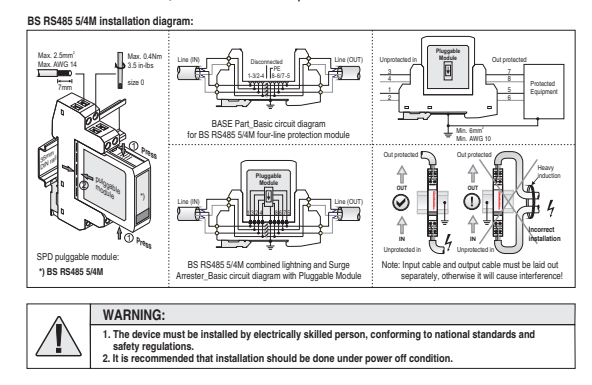

Installationsdiagramm

 1.Dieses Produkt ist in Reihe mit dem geschützten Gerät verbunden.

 2.Montieren Sie das SPD auf der 35-mm-DIN-Schiene.

3. Die (1/3, 2/4) 4-Leitungen für den Eingangsanschluss; die (5/7,6, 8/4) XNUMX-Leitungen für den Ausgangsanschluss sollten an die geschützten Geräte angeschlossen werden.

4. Ein Paar 1/3 und 2/4 Eingangsklemmen für RS485; und Eingangsklemme 1/3, 2/4 für RS422.

5.SPD muss über die DIN-Schiene sicher geerdet werden; Das Erdungskabel muss an das Erdungssystem angeschlossen werden, idealerweise mit einem 6 mm²-Kabel. Das Kabel sollte so kurz wie möglich sein.

6. Anschließend sollten Sie sicherstellen, dass die Schaltung funktioniert.

Überprüfen Sie regelmäßig den Betriebszustand, insbesondere nach einem Blitzschlag. Sobald die Kommunikation unterbrochen ist, sollte der Elektriker das SPD überprüfen/ersetzen.

BS RS485 5 4M.png
