HF-Antennen-Überspannungsschutzgeräte S.M.A-Anschluss 0-6Ghz 50 Ohm 90V/250V für Koaxialkabelsystem Überspannungsschutzgerät

Anfrage
  • Übersicht
  • Anfrage
  • Verwandte Produkte

Die RF-Antennen-Überspannungsschutzgeräte von Telebahn mit S.M.A.-Anschluss, 0-6Ghz, 50 Ohm, 90V/250V für Koaxialkabel-Systeme wurden entwickelt, um Ihr Koaxialkabelsystem vor den Nachwirkungen von Blitzschlägen und anderen Arten elektrischer Überspannungen zu schützen. Diese Überspannungsschutzgeräte sind mit einem S.M.A.-Anschluss ausgestattet und haben eine Frequenz von 0-6Ghz, sind mit einer 50 Ohm Impedanz bewertet und haben eine Spannungsbewertung von 90V/250V.



Mit Telebahns Schutzgeräten für HF-Antennen sind Sie beruhigt, da Ihre Familie vor elektrischen Gefahren geschützt ist. Die Komponenten bestehen aus hochwertigen Materialien, die getestet wurden, um ihre Wirksamkeit zu gewährleisten.



Telebahns Überspannungsschutzgeräte eignen sich effektiv für verschiedene Koaxialkabel-Systeme und sie können leicht installiert werden. Die kompakte Größe des Produkts ermöglicht es, mehr Platz zu sparen, da es problemlos in kleinere Bereiche passt.



Egal, ob Sie professioneller Installateur oder einfach nur ein Durchschnittsverbraucher, Telebahns HF-Antennen-Überspannungsschutzgeräte passen perfekt zu Ihnen. Sie schützen nicht nur vor elektrischen Gefahren, sondern reduzieren auch im Laufe der Zeit Probleme.



Dieses Produkt ist eine kostengünstige Lösung für Ihre Probleme bezüglich Coaxialkabel-Systeme. Neben seiner erstklassigen Qualität, herausragender Leistung und einfacher Installation wird es sicherlich eine hervorragende Investition sein. Also, warum warten? Bestellen Sie Ihres und genießen Sie die Ruhe, die Sie verdienen.



Produktbeschreibung



ZUSAMMENFASSUNG

Für die Installation in LPZ 0 B -1oder höher , zum Schutz von 50 Coaxialkabelsystemen, in Coaxialsystemen, Mobilfunkstationen und Antennensystemen eingesetzt. Dieses Produkt wurde gemäß IEC 61643.21/EN 61643-21/GB 18802.21 entwickelt.

Herausragende Funktionen

Mit austauschbaren integrierten Gasentladungsröhren.

• Hohe Entladekapazität, Niederspannungsschutzstufe.

 Weiter Frequenzbereich, hohe Übertragungsleistung.

Metallgehäuse SMA  (M -F ) Verbindung, einfach zu installieren.

Anwendung

Die überspannungsableiter wird angewendet in verschiedenen Fütterungssystemen, und so weiter.

Anwendungsumgebung

•  Temperatur: -40°C ~ +80°C

•  Relative Luftfeuchtigkeit: ≤ 95% (25°C)

Technische Daten

TYP

BS G SMA (M-F)

(R ersatzgasentladungsrohr )

Nennspannung  (max. kontinuierlich gleichstrom) spannung) [Uc]

90V  oder  250 V

Nennstrom [ I L ]

3.5a

Blitzeinstrahlungsimpuls strom ( 10/350)   [ I imp ]

1kA

Nennentladungsstrom (8/20)   [ IN  ]

5kA

Max. Nennwert ausgangsspannung (8/20)   [ I max ]

10kA

Schutzspannungspegel bei In  [ Auf  ]

700V

Übertragung frequenz  [ fG  ]

mit einem Gehalt an 2.5GHz

Max. Ausgangsleistung  [ P ]

500 W

Einfügeverlust [ aE ]

0.2 dB

Rückstrahlverlust [ aR ]

18dB

Eigenschaften der Impedanz  [ Z ]

50 Ohm

C verbindung Eingang/Ausgang

SMA  (M-F) Steckdose/Stecker

Betriebstemperaturbereich  [ Tu  ]

-40°C...+80°C

Erden über

O ausgehenden Anschlussport

Abmessung

ø 20 x 53 (mm)

Teststandards

IEC 61643- 21; EN 61643-21; GB 18802. 21

Zertifizierung

CE  (LVD/EMC) , Rohs

Bestellinformationen

TYP

B S G SMA

Art.-Nr.

680 01 4

Verpackungseinheit

1 Stk(s)

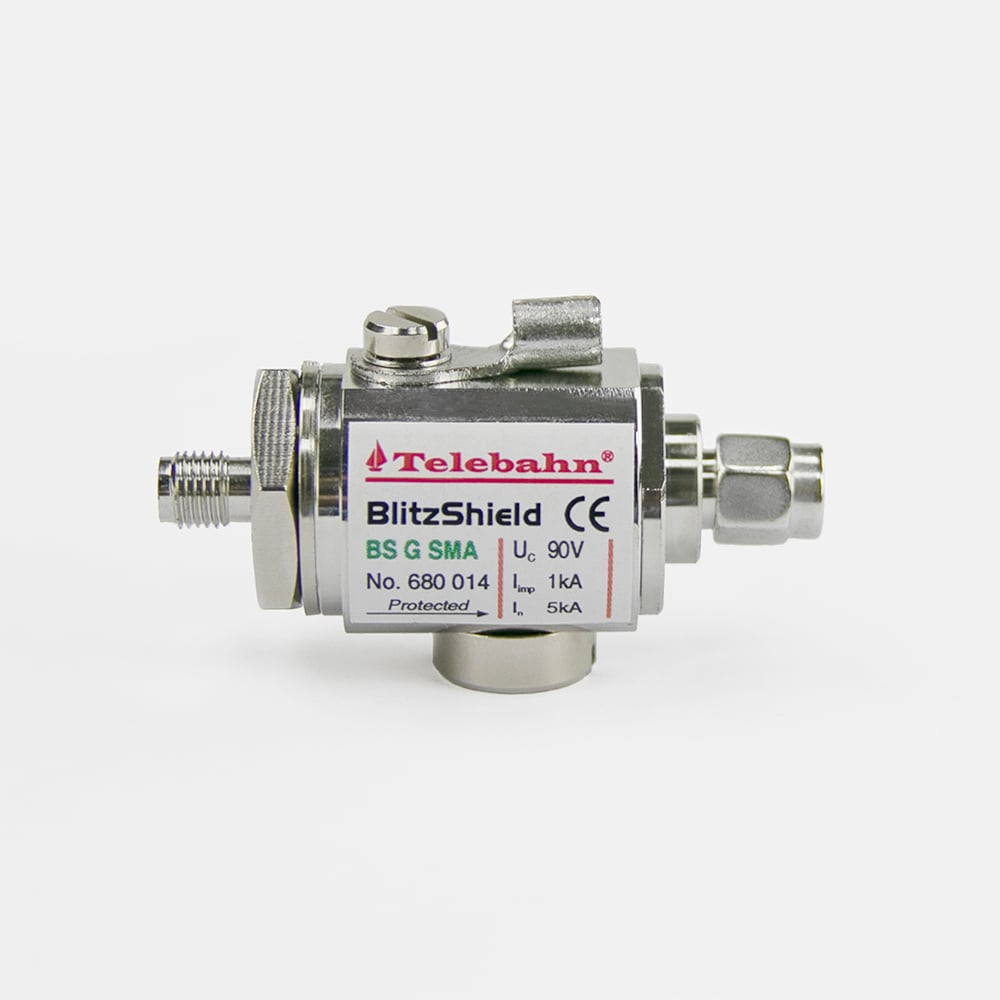

3 Image_BS G SMA.jpg

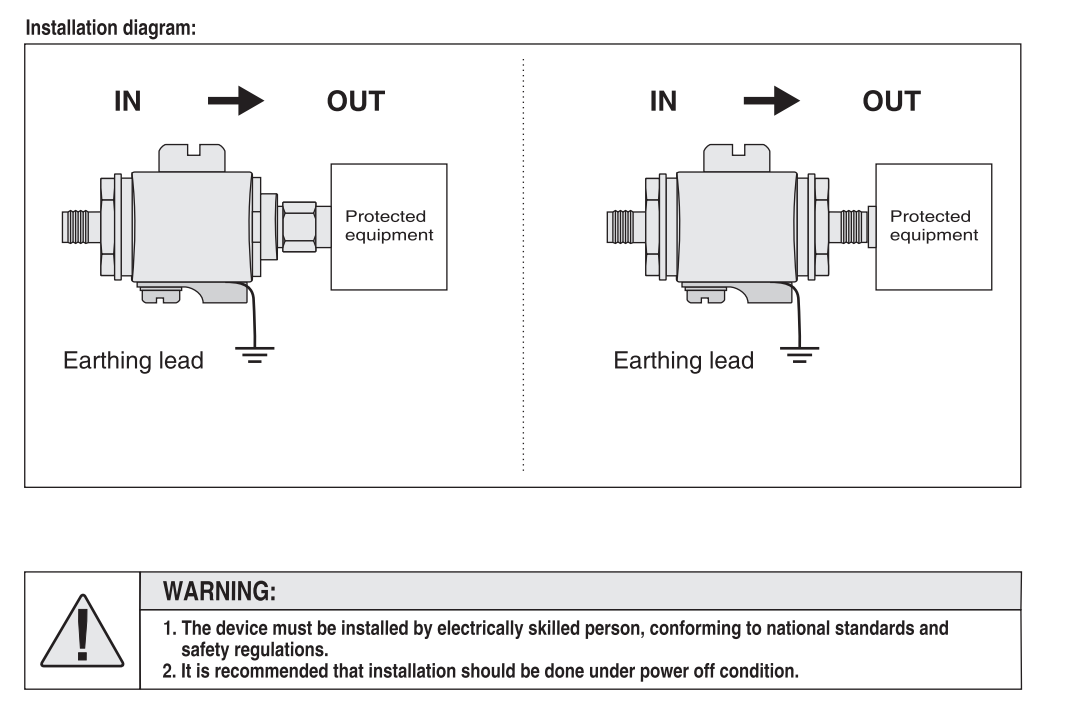

Einbaudiagramm

 BS G SMA.png
