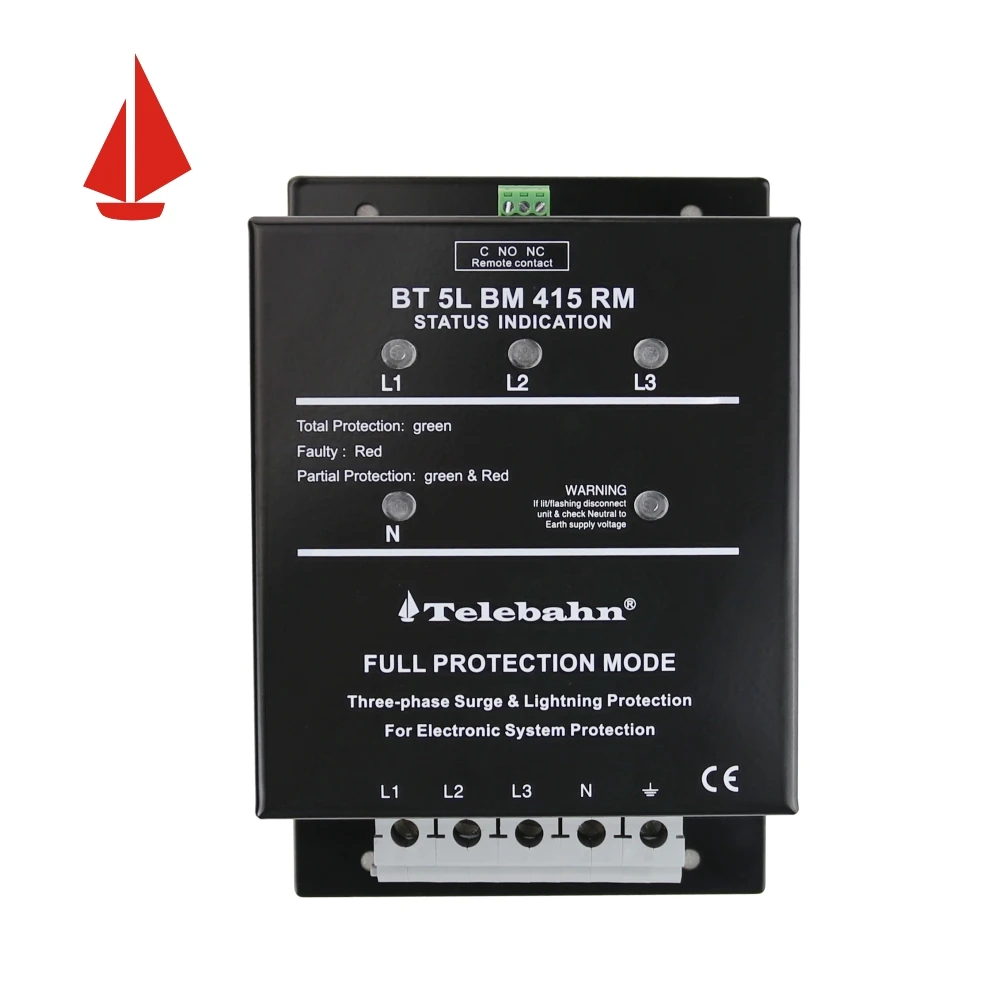

AC SPD 240V/415V T2+T3 Überspannungsableiter für 3-Phasen, Niederspannungs-Überspannungsschutzgerät
- Überblick
- Anfrage
- Verwandte Produkte
Technische Daten
|
TYP |
BT 5L 415 RM |
BT 5L BM 415 RM |
|
Art.-Nr. |
810836 |
810887 |
|
Gemäß IEC 61643-11/EN 61643-11 |
Klasse II + Klasse III / Typ 2 + Typ 3 |
Klasse I + Klasse II + Klasse III / Typ 1 + Typ 2 + Typ 3 |
|
Nennwechselspannung [U N ](L-N) |
240V |
240V |
|
Betriebsspannung (max. kontinuierliche a .c. spannung) [U c ](L-N) |
280V |
280V |
|
Transiente Überspannung TOV[U T ] |
350V |
350V |
|
Kurzschlussfestigkeit |
25kA/50Hz |
25kA/50Hz |
|
Betriebsspannung |
346-484V |
346-484V |
|
Frequenzbereich[F] |
47-63Hz |
47-63Hz |
|
Fehlerstrom (zur Erde) |
<250μA |
<250μA |
|
Anzeigeschaltungsstrom |
< 10 mA |
< 10 mA |
|
Blitzimpulsstrom (10/350μs) [Iimp] |
- |
6.25kA |
|
Gesamt-Blitzstromstoß (10/350μs) [Iimp] |
- |
25KA |
|
Nennableitungsspannung (8/20μs) [I n ](pro Modus) |
20KA |
20KA |
|
Restspannung [U p ] |
≤1,2 kV |
≤1,2 kV |
|
Max. Entladestrom (8/20μs) [I max ](pro Modus) |
40kA |
40kA |
|
Spannungsschutzniveau 1,2/50 6 kV@3 kA [Up] |
≤0,6 kV |
≤0,6 kV |
|
Max. Sicherung [F] |
125A gL/gG |
|
|
Betriebstemperaturbereich [Tu] |
-40°C...+80°C |
|
|
Betriebszustand \/ Fehleranzeige |
Grün: ok / Rot: defekt |
|
|

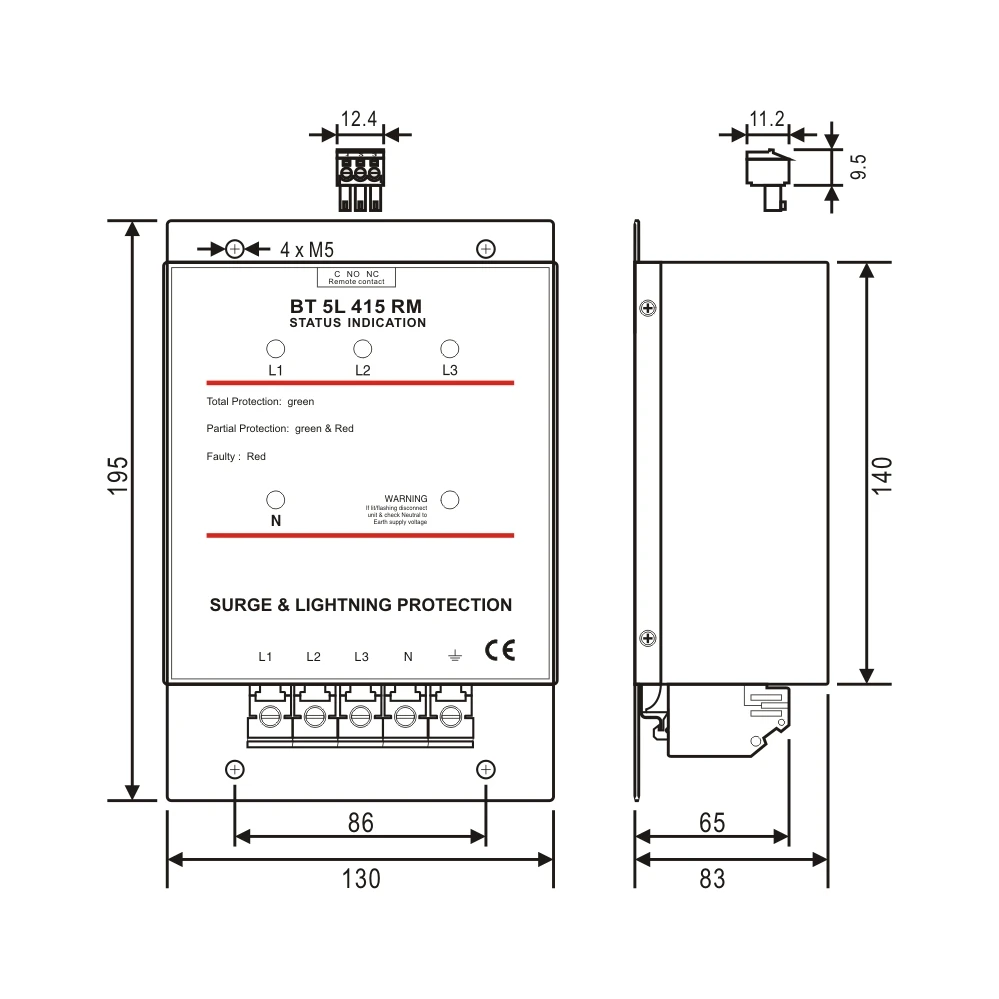

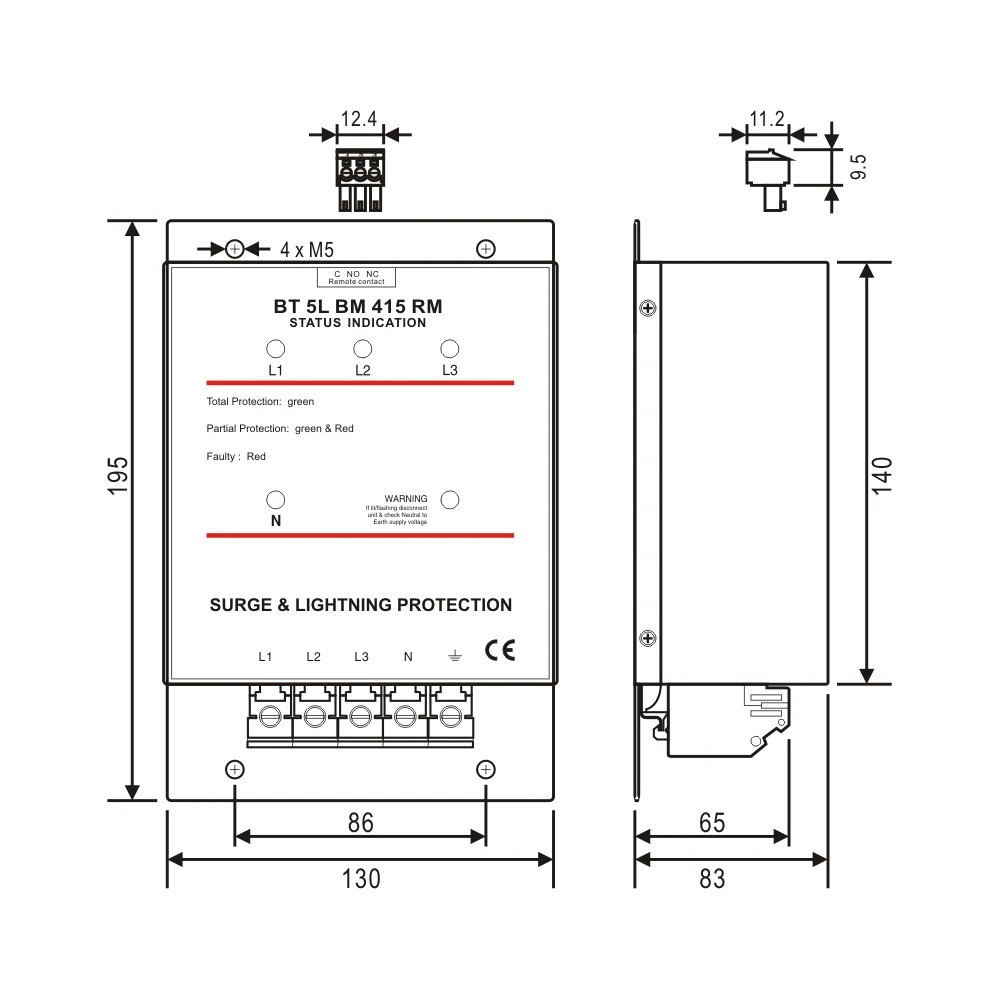

Abmessung |
195x130x83 (mm) |
|
|
Material des Gehäuses |
Schwarzes Metallgehäuse (Eisen) |
|
|
Anschlussart |
Schraubterminals |
|
|
Schutzgrad |
IP 20 |
|
|
Leiterquerschnitt der Verdrahtung |
10mm 2~ 16 mm 2 |
|
|
Teststandards |
IEC 61643-11:2011 ; EN 61643-11:2012; GB/T 18802.11-2020 |
|
|
Zertifizierung |
CE ;R o Hs |
|
(Für detailliertere Informationen oder andere Spannungen können Sie uns gerne kontaktieren. Wir senden Ihnen die entsprechende Dokumentation mit Freude zu. Wir unterstützen sowohl OEM- als auch ODM-Dienstleistungen, ohne zusätzliche Kosten für diese Leistungen.
Anwendungsszenarien

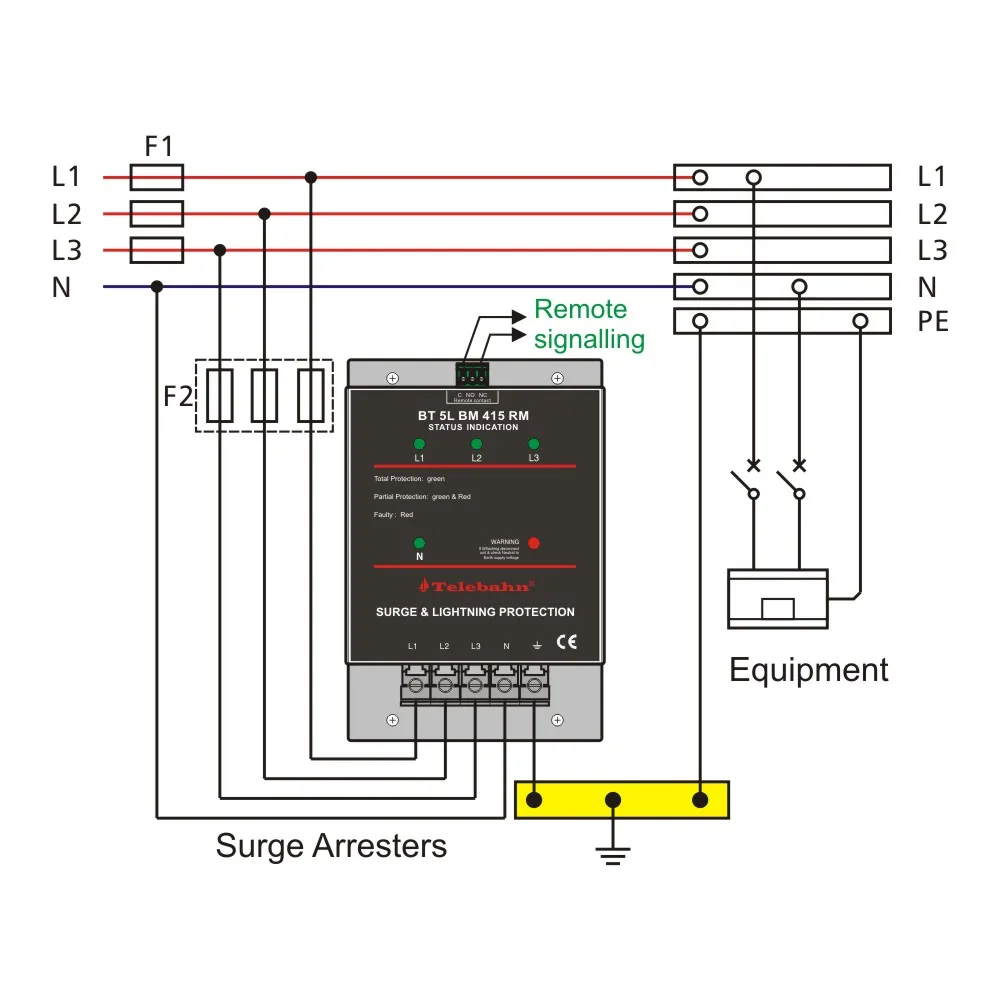

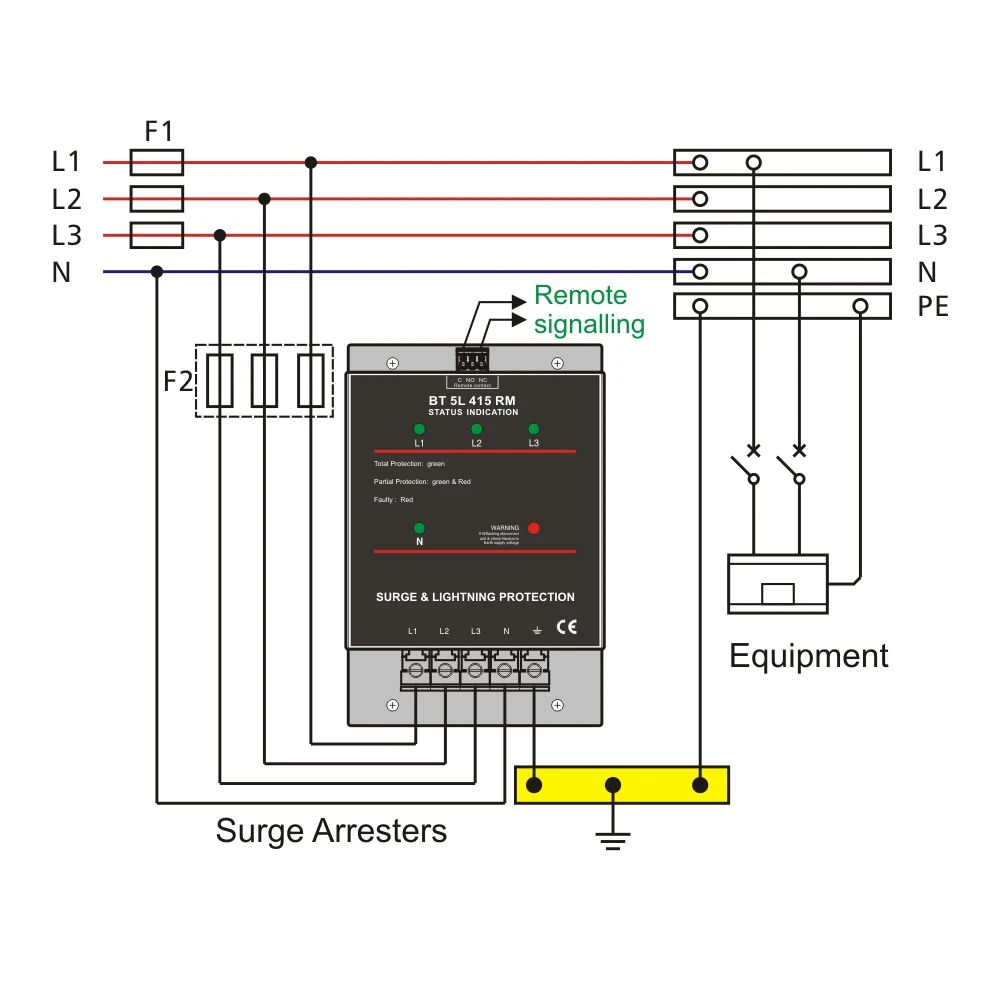

BT 5L 415 RM: T2+T3 Drehstrom-Unterverteilungsanlagen mit Vollschutz.
BT 5L BM 415 RM: T1+T2+T3 Drehstrom-Hauptverteilungsanlagen mit Vollschutz.
Herausragende Funktionen
1. Alle Leitungen (Phasenleitung zur Neutralleitung, Phasenleitung zur Erde, Neutralleitung zur Erde im Vollschutzmodus) weisen eine sehr niedrige Spannungsschutzebene auf.
2. Vollschutzdesign, in der Lage, einen Teil des Blitzstrroms abzuleiten, sodass die Schutzeinrichtung weiterhin normal betrieben werden kann.
3. Sichtbare Schutzstatusanzeige mit Vorab-Fehlermeldung und Fehlfunktionsanzeige.
4. Mit Fernwarnfunktion, das Fernwarmsignal kann an die entfernte Überwachungsverwaltung angeschlossen werden systemplattform Summer oder LED.
5. Sichtbare Warnanzeige bei Fehler der Neutralleiter/Erdungsleitung aufgrund falscher Verdrahtung.
6. Schutzart: L1, L2, L3, N, G.
7. Fester Gehäuse, Basis kann als ultraniedrige Induktivität Erdungsmetallplatte verwendet werden.
8. Geeignet für den Einsatz in Drehstromsystemen: 220V/380V (50/60 Hz), 240V/415V (50/60 Hz), 230V/400V (50/60 Hz) Wechselstromsysteme kompatibel.
Zusammenfassung
Der Überspannungsschutz BT 5L 415 RM (840200) wird in der LPZ0 installiert B -1, Schnittstelle und wird hauptsächlich im Hauptverteilungssystem eingesetzt, um die angeschlossenen elektronischen Geräte vor Überspannungen durch Spannungstransienten auf der Stromversorgung zu schützen. Zum Beispiel Computer, Kommunikations- oder Steuergeräte. Eingesetzt in dreiphasigen Typ 2 + Typ 3 für verschiedene Stromversorgungssysteme.
