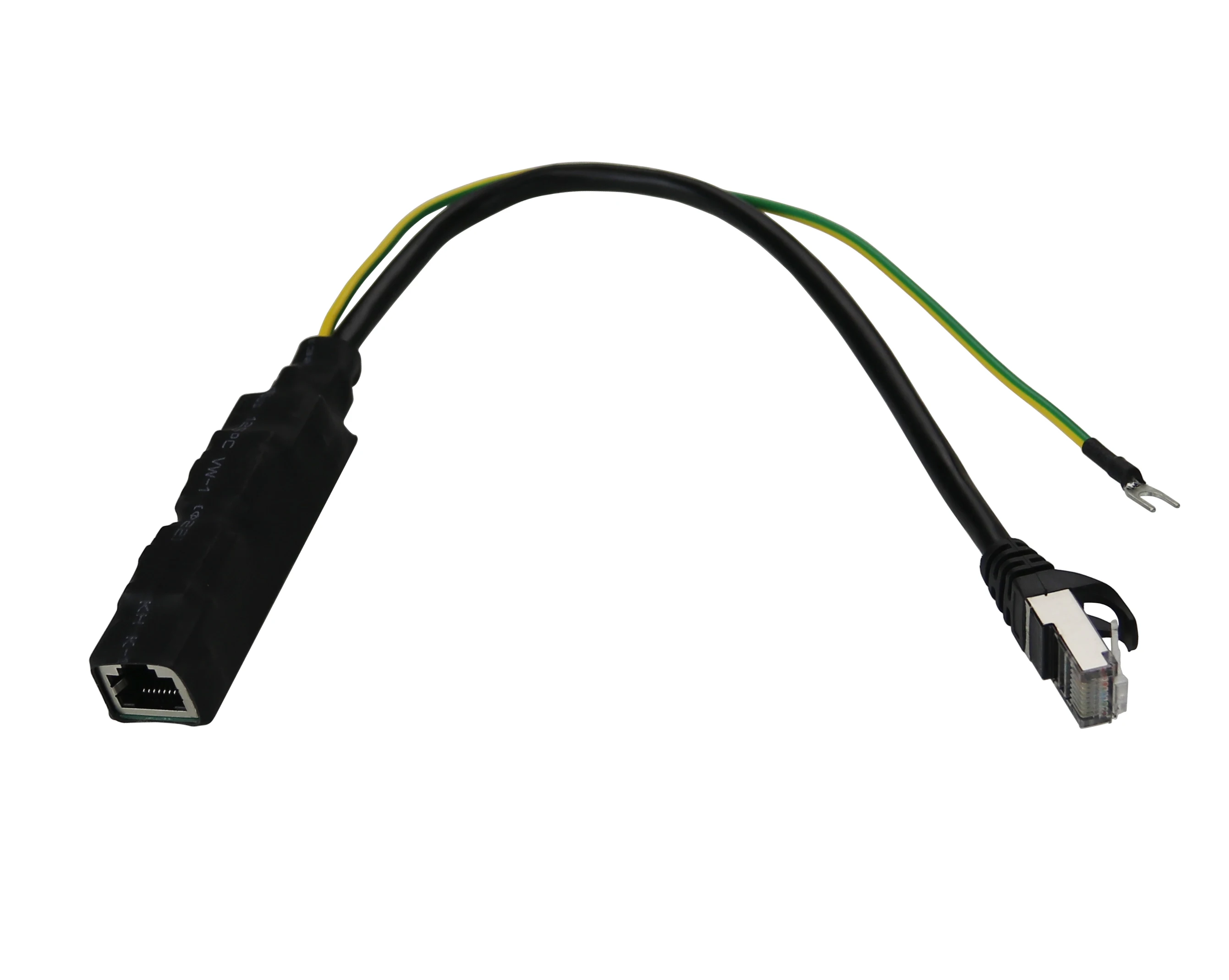

Protetor de Surtos Ethernet de Dados Gigabit RJ45, Dispositivo de Proteção contra Surtos PoE SPD, Parafoudre, Protetor Contra Sobretensões
- Visão Geral
- Consulta
- Produtos Relacionados
Dados Técnicos
|
Tipo |
BS RJ45G 48 HST |
|
Art.-No. |
630098 |
|
Tensão nominal [U N ] |
48V |
|
Tensão nominal (máx. tensão contínua c.c.) [U c ] |
48V |
|
Tensão nominal (máx. tensão contínua c.a.) [U c ] |
34V |
|
Tensão máxima contínua c.c. (par-par POE) [U c ] |
57V |
|
Corrente nominal [I L ] |
1.6a |
|
D1 Corrente de impulso atmosférico (10/350 μs )[I imp ] |
0.5kA (por linha ) |
|
C2 Corrente nominal de descarga (8/20μs) [I n ] |
0,15 kA(linha-linha), 2,5 kA(linha-PG) |
|
C2 Total da corrente nominal de descarga (8/20μs) [I n ] |
10kA |
|
Nível de proteção de tensão em In C2 [U p ] |
≤ 190V(linha-linha) ≤ 600 V(linha-PG) |
|
Nível de proteção de tensão em In C2( POE ) [U p ] |
≤ 600V(linha-linha) |
|
C2 Corrente nominal de descarga(8/20μs)(POE) [I n ] |
0,15kA( par-par) |
|
Perda de inserção a 250MHz [a E ] |
≤ 2dB |
|
Capacitância[C] |
≤ 165pF(linha-linha) ≤ 255pF(linha-PG) |
|
Frequência de transmissão[f G ] |
250MHz |
|
Taxas máximas de transmissão de dados [V s ] |
> 1000Mbits/s |
|
Faixa de temperatura de operação [T u ] |
-40°C...+80°C |
|
C conexão(entrada/saída) |
Conector RJ45 blindado |
|
Pinning |
1/2, 3/6, 4/5, 7/8 |
|
Grau de proteção |
IP 20 |
|
Material da caixa |
tubo Retrátil Térmico |
|
Terra via |
Cabo de saída 1,5 mm 2x 300mm |
|
Aterramento de blindagem |
Indiretamente via integrado sp a espaço de faísca |
|
Normas de Teste |
IEC 61643- 21; EN 61643-21; GB 18802. 21 |
|
Certificação |
CE; Ro HS |
(Para obter informações mais detalhadas, sinta-se à vontade para nos contactar. Teremos prazer em enviar-lhe a documentação relevante. Apoiamos OEM e ODM, sem custo adicional para estes serviços.)
Cenários de Aplicação BS RJ45G 48 HST
Aplicado em escritórios e redes Ethernet industriais, como Gigabit Ethernet, ATM, FDDI ou sistema ISDN, e sistemas como VoIP ou PoE podem ser protegidos (por exemplo, Switch, roteador, HUB, transmissão por cabo, câmera CCTV, câmera IP, modem, etc.). Para Ethernet Industrial, compatível com alimentação PoE (conforme IEEE 802.3, até PoE++ /4P PoE) e aplicações semelhantes em sistemas de cabeamento estruturado conforme classe E até 250 MHz.
Recursos Destacados do Protetor contra Surtos de Dados
1. Adequado idealmente para retrofit, proteção de todas as linhas.
2. Adequado para Redes de Comunicação e Dados.
3. Adequado para câmeras CCTV.
4. Cat.6 no canal (classe E).
5. Conforme com Power over Ethernet IEEE 802.3 (até PoE++ / 4P PoE).
6. Para instalação em conformidade com o conceito de zona de proteção contra descargas atmosféricas nas fronteiras de 0 B -2 e superior.
7. Boa capacidade de descarga, baixo nível de proteção contra sobretensão.
8. Todas as 8 linhas protegidas.
9. Resposta rápida, alta velocidade de transmissão, baixa atenuação do sinal.
10. Encapsulamento de mangueira termorretrátil com tomada RJ45 totalmente blindada.
11. Taxa de dados compatível com 10/100/1000 Mb (1G).
12. Compatível com CAT5, CAT5e, CAT6, CAT6a.
13. Compatível com 802.3af, 802.3at, 802.3bt e PoE passivo.
14. Compatível com PoE, PoE+ e PoE++.
15. A potência da carga pode atingir 90 W.
Resumo
Protetor contra surtos Ethernet BS RJ45G 48 HST (630098) para dispositivo PoE é para instalação no LZP 0 B -2 e interfaces superiores ou instaladas diretamente próximo ao equipamento; de acordo com o padrão IEC para cabeamento integrado CAT 6 ou Classe E; proteção contra surtos para redes Ethernet industriais 10M, 100M, 1GBit. Aplicável ao IEEE 802.3af/at/bt. Projetado de acordo com IEC 61643-21; EN 61643-21; GB/T 18802.21.
