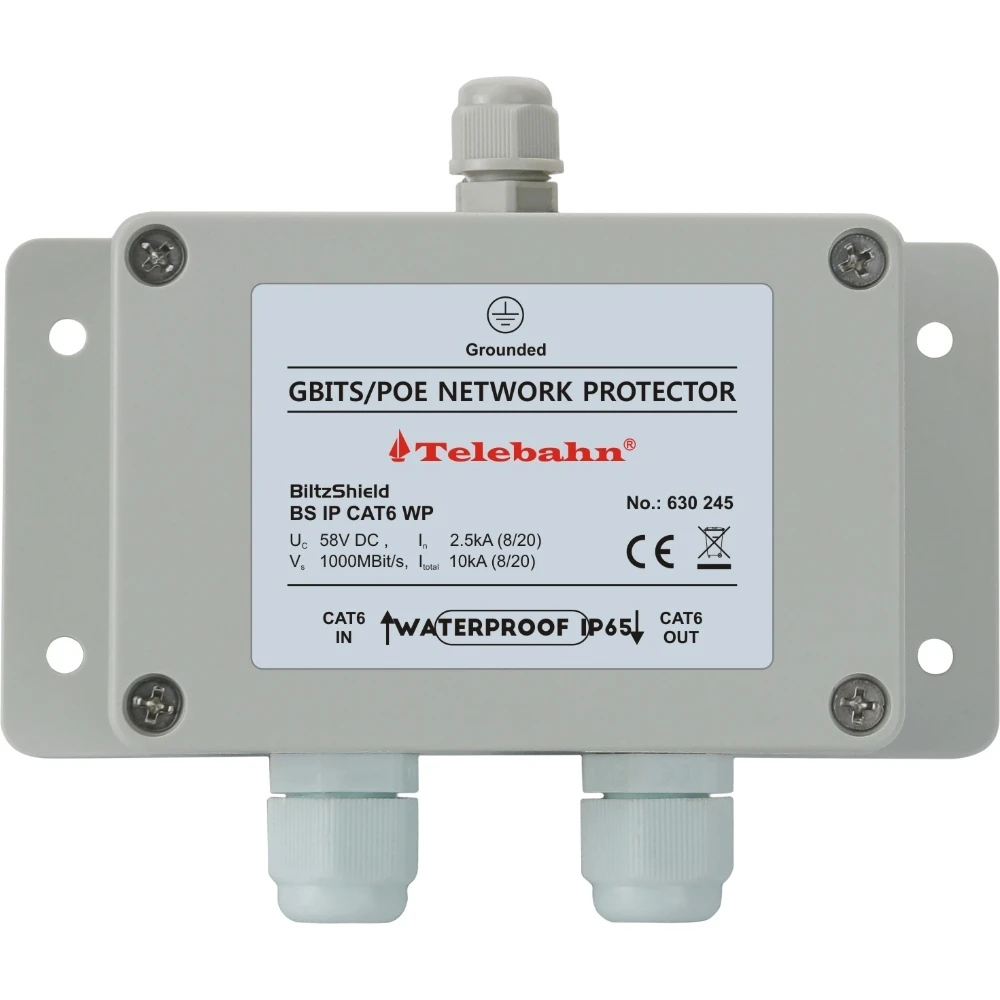

Protetor de Surtos Ethernet Gigabit RJ45 IP65, Dispositivo de Proteção contra Surtos PoE SPD CAT6, Supressor de Surtos
- Visão Geral
- Consulta
- Produtos Relacionados
Dados Técnicos
|
Tipo |
BS IP CAT6 WP |
|
Art.-No. |
630245 |
|
Tensão nominal [U N ] |
3.3V |
|
Tensão nominal (máx. tensão contínua c.c.) [U c ] |
3.3V |
|
Tensão máxima contínua c.c. (par-par POE) [U c ] |
58 V |
|
Corrente nominal [I L ] |
1,5A |
|
D1 Corrente de impulso atmosférico (10/350 μs )[I imp ] |
0.5kA (por linha ) |
|
D1 Corrente total de impulso de raio (10/350μs) [Iimp] |
4 kA (total) |
|
C2 Corrente nominal de descarga (8/20μs) [I n ] |
0,15 kA(linha-linha), 2,5 kA(linha-PG) |
|
C2 Total da corrente nominal de descarga (8/20μs) [I n ] |
10kA |
|
Nível de proteção de tensão em In C2 [U p ] |
≤ 100V(linha-linha) ≤ 600 V(linha-PG) |
|
Nível de proteção de tensão em In C2 (PoE) [Up] |
≤ 100 V (par-par) |
|
Nível de proteção de tensão 1 kV/us [Up] |
≤ 140 V (linha-linha) ≤ 500 V (linha-PG) |
|
Nível de proteção contra tensão 1kV/us (PoE) [Up] |
≤ 170V (par-par) |
|
Capacitância[C] |
≤ 15pF (linha-linha) ≤ 40pF (linha-PG) |
|
Frequência de transmissão[f G ] |
250MHz |
|
Taxas máximas de transmissão de dados [V s ] |
> 1000Mbits/s |
|
Faixa de temperatura de operação [T u ] |
-40°C...+80°C |
|
Conexão entrada/saída |
Terminais Keystone |
|
Pinning |
1/2, 3/6, 4/5, 7/8 |
|
Montagem em |
Instalação de parede |
|
Material da caixa |
Caixa termoplástica com grau de proteção IP65 |
|
Terra via |
Parafuso de aterramento |
|
Aterramento de blindagem |
Indiretamente via integrado sp a espaço de faísca |
|
Normas de Teste |
IEC 61643- 21; EN 61643-21; GB 18802. 21 |
|
Certificação |
CE; Ro HS |
(Para obter informações mais detalhadas, sinta-se à vontade para nos contactar. Teremos prazer em enviar-lhe a documentação relevante. Apoiamos OEM e ODM, sem custo adicional para estes serviços.)
Cenários de Aplicação BS IP CAT6 WP
Aplicado em escritórios e redes Ethernet industriais, como Gigabit Ethernet, ATM, FDDI ou sistema ISDN, e sistemas como VoIP ou PoE podem ser protegidos (por exemplo, Switch, roteador, HUB, transmissão por cabo, câmera CCTV, câmera IP, modem, etc.). Para Ethernet Industrial, compatível com alimentação PoE (conforme IEEE 802.3, até PoE++ /4P PoE) e aplicações semelhantes em sistemas de cabeamento estruturado conforme classe E até 250 MHz.
Recursos Principais do Dispositivo de Proteção contra Surtos de Dados
1. Adequado idealmente para retrofit, proteção de todas as linhas.
2. Adequado para Redes de Comunicação e Dados.
3. Adequado para câmeras CCTV.
4. Cat.6 no canal (classe E).
5. Conforme com Power over Ethernet IEEE 802.3 (até PoE++ / 4P PoE).
6. Para instalação em conformidade com o conceito de zona de proteção contra descargas atmosféricas nas fronteiras de 0 B -2 e superior.
7. Boa capacidade de descarga, baixo nível de proteção contra sobretensão.
8. Todas as 8 linhas protegidas.
9. Resposta rápida, alta velocidade de transmissão, baixa atenuação do sinal.
10. Taxa de dados compatível com 10/100/1000 Mb (1G).
11. Compatível com CAT5, CAT5e, CAT6, CAT6a.
12. Compatível com 802.3af, 802.3at, 802.3bt e PoE passivo.
13. Compatível com PoE, PoE+ e PoE++.
14. A potência da carga pode atingir 90 W.
15. À prova d'água IP65 para aplicações internas ou externas.
16. Confeccionado com invólucro selecionado e autoextinguível, utilizando tecnologia europeia avançada para garantir a proteção completa e confiável dos equipamentos elétricos .
Resumo
Protetor contra Surtos Ethernet BS IP CAT6 WP(630245) Dispositivo PoE é para instalação no LZP 0 B -2 e interfaces superiores ou instaladas diretamente próximo ao equipamento; de acordo com o padrão IEC para cabeamento integrado CAT 6 ou Classe E; proteção contra surtos para redes Ethernet industriais 10M, 100M, 1GBit. Aplicável ao IEEE 802.3af/at/bt. Projetado de acordo com IEC 61643-21; EN 61643-21; GB/T 18802.21.
