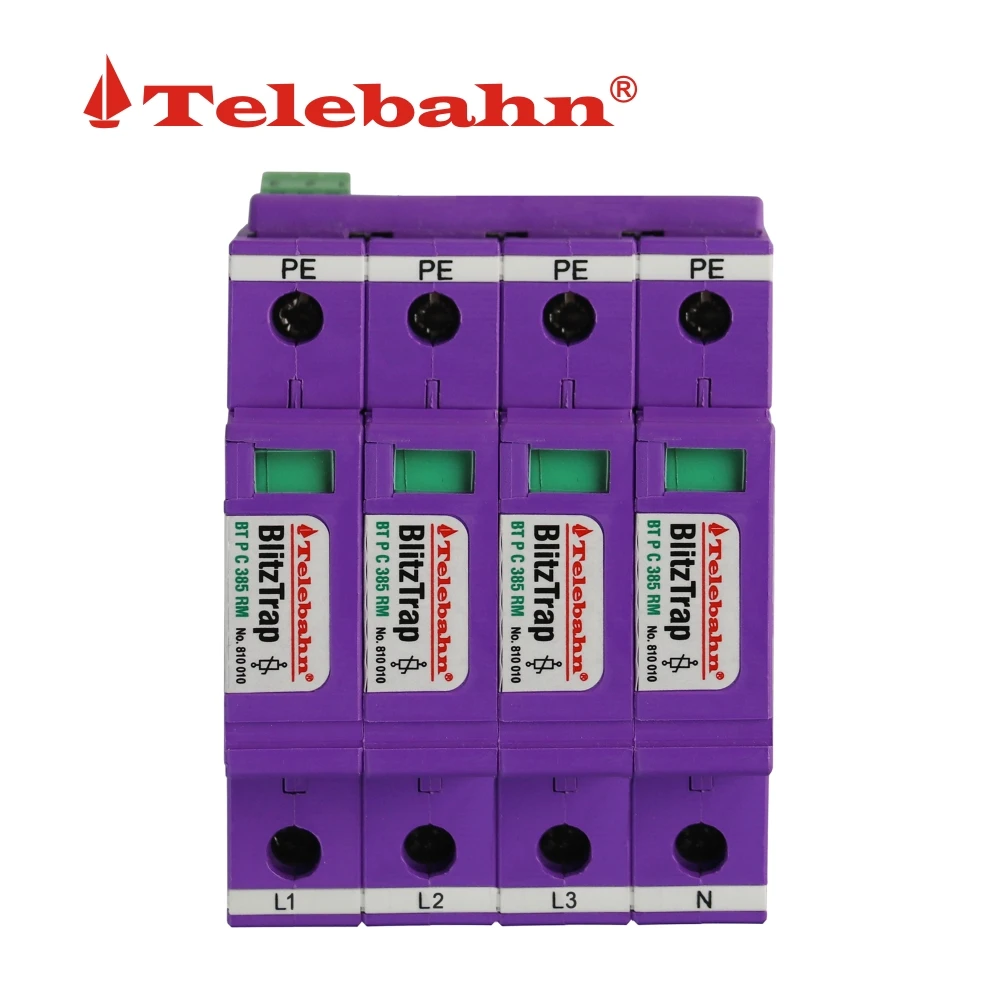

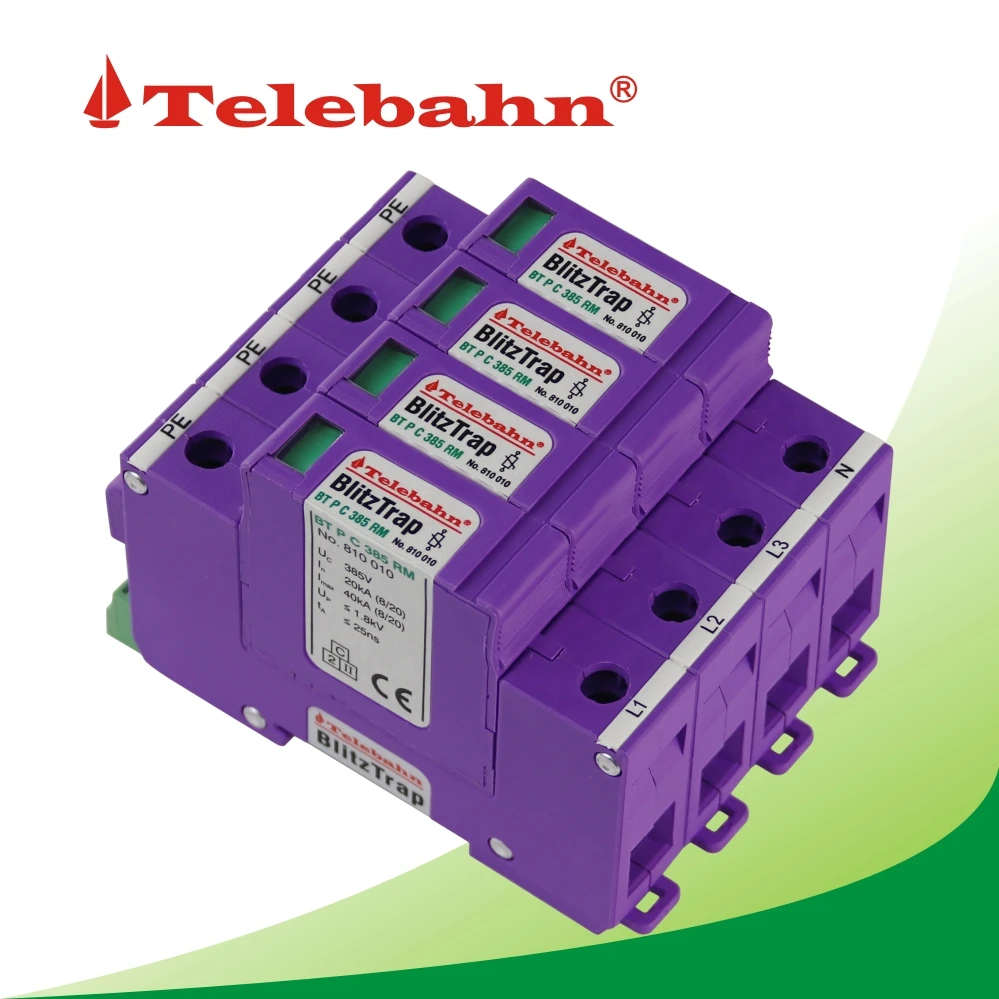

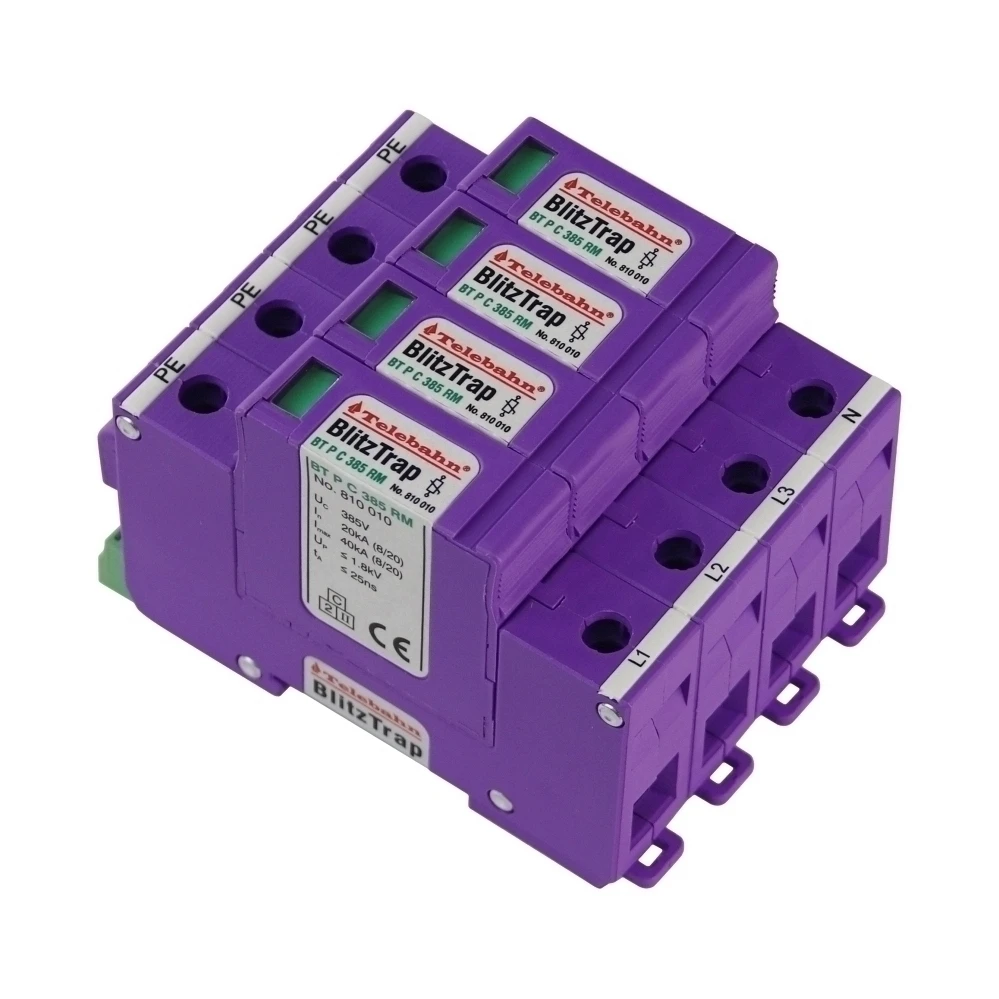

385V 380V 400V AC T2 4P 20kA 40kA Perlindungan Petir SPD Pelindung Tegangan Triphase

385V 380V 400V AC T2 4P 20kA 40kA Perlindungan Petir SPD Pelindung Tegangan Triphase

Pertanyaan

Gambaran Umum
Pertanyaan
Produk Terkait

Deskripsi Produk

Data Teknis

TIPE	BT P C 4P 385 RM
Menurut IEC 61643-11/EN 61643-11	Kelas II (kelas 2/C) / Tipe 2
Art.-No.	810143
Tegangan bolak-balik nominal [U _N](50/60 Hz)	230V/400V
Mode perlindungan sistem	TNC-S dan TN-S
Tegangan terukur (maks. tegangan a.c. kontinu) [ Uc ](50/60Hz)	385V
Arus pembebasan nominal(8/20) [ Saya _n ]	20KA
Arus pembebasan nominal(8/20) [ Saya _max. ]	40kA
Tingkat perlindungan tegangan pada 5kA [ U _p ]	≤ 1.35kV
Tingkat perlindungan tegangan pada In [ U _p ]	≤ 1.8kV
Waktu respons [ tA ]	≤ 25ns
Tegangan TOV [U _T]	385V/5sec
Maks. Fusible cadangan (L)	125A gL\/gG
Rentang suhu operasi [T _u]	-40°C...+80°C
Derajat perlindungan	IP20
Luas penampang	1.5mm ^₂ -25mm ^₂(padat)/ 35 mm ^₂(fleksibel)
Pemasangan pada	rel DIN 35mm, EN 60715
Tempat i instalasi	DALAM RUANG
Jumlah terminal remote	1(atau Opsional)
Bahan kotak	Ungu (Modul Abu-Abu/Hitam, Opsional) termoplastik, Ul94-v0
Dimensi	4 modul (72mm lebar )
Standar uji	IEC 61643-11:2011 ; EN 61643-11:2012; GB/T 18802.11-2020
Sertifikasi	CE (LVD, EMC) ; RoHS
Jenis kontak sinyal jarak jauh	Kontak pemutus
Kapasitas pemutusan AC	AC: 250V/0.5A
Kapasitas pemutusan DC	DC: 250V/0.1A; 150V/0.2A; 750V/0.5A
Luas penampang untuk kontak sinyal jarak jauh	Max. 1.5mm ^₂(padat/fleksibel)

Fitur Unggulan

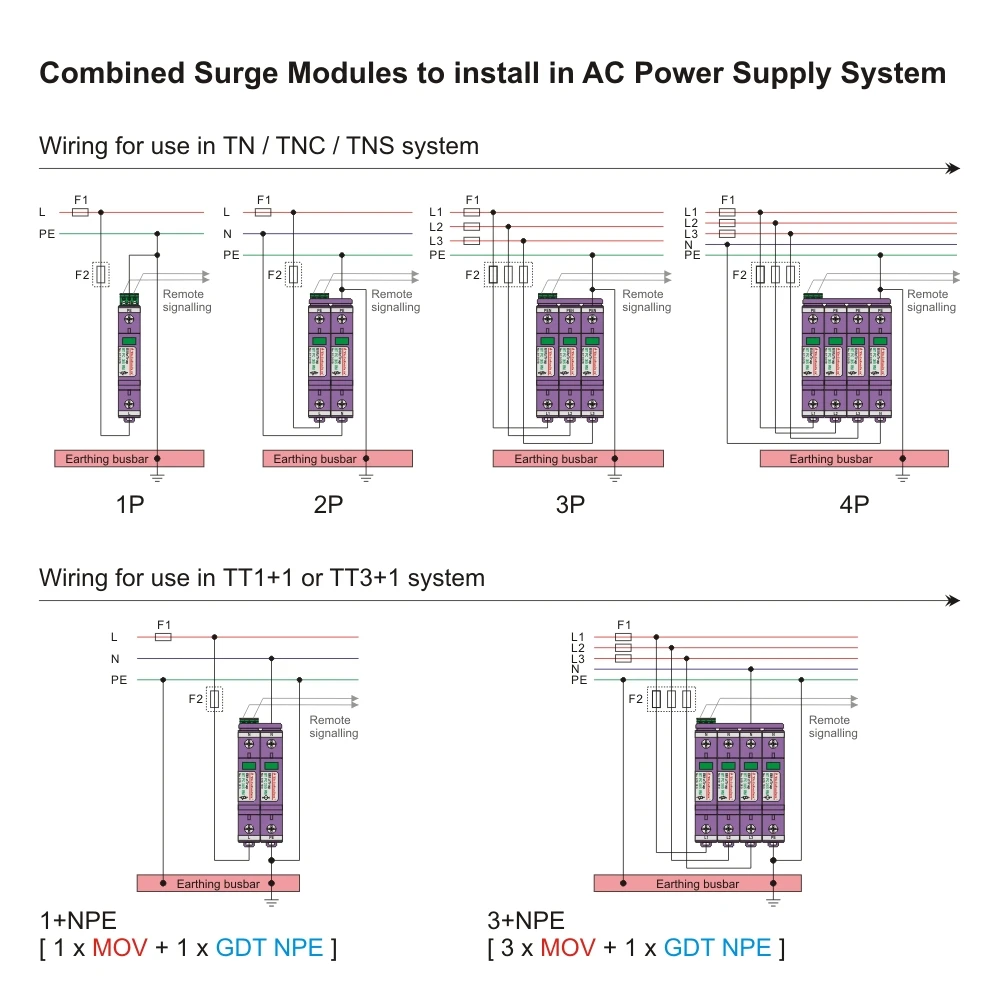

1.Modul gabungan untuk dipasang pada sistem suplai daya AC.

2.Modul pencabutan, mudah untuk pemasangan dan pemeliharaan.

3. Terdiri dari varistor dan perangkat pemutus termal.

4. Kapasitas pelepasan tinggi, respons cepat.

5. Dua perangkat pemutusan termal, memberikan perlindungan yang lebih andal.

6. Terminal multifungsi untuk koneksi konduktor dan sisi busbar.

7. Jendela hijau akan berubah ketika terjadi kerusakan dan juga menyediakan kontrol alarm jarak jauh secara bersamaan.

8. Cocok digunakan pada tiga fase: 220V/380V(50/60 Hz), 240V/415V(50Hz), sistem 230V/400V(50/60 Hz) AC.

9. Fuse cadangan/MCB yang direkomendasikan 32A.

10. Cocok untuk instalasi TNC-S dan TN-S.

RINGKASAN

BT P C 4P 385 RM(810143) digunakan untuk instalasi di LPZ 0 _B-1 atau lebih tinggi, melindungi peralatan tegangan rendah dari gelombang surga kerusakan . Digunakan dalam SPD modular kelas II (Kelas C) untuk tiga fase TNC-S dan T TN-S (rangkaian "4+0") sistem pasokan daya. Didesain sesuai dengan IEC 61643-11:2011 ; EN 61643-11:2012; GB/T 18802.11-2011.
