Données techniques
|
Type |
BS RJ45G 48 D(A) |
|
N° d'article |
630026 |
|
Nombre de port |
1 Port |
|
Tension nominale [U N ] |
48V |
|
Tension assignée (tension c.c. maximale continue) [U c ] |
48V |
|
Tension assignée (tension a.c. maximale continue) [U c ] |
34V |
|
Tension c.c. maximale continue (paire-paire POE) [U c ] |
57V |
|
Courant nominal [I L ] |
1A |
|
D1 Courant d'impulsion de foudre (10/350 μs )[I imp ] |
0.5kA (par ligne ) |
|
C2 Courant nominal de décharge (8/20μs) [Moi n ] |
1,25 kA (ligne-ligne) 2,5 kA(ligne-PG) |
|
C2 Total du courant nominal de décharge (8/20μs) [Moi n ] |
10 kA(ligne-PG) |
|
Niveau de protection tension In C2 [U p ] |
≤ 700 V (ligne-ligne) ≤ 700 V (ligne-PG) |
|
Niveau de protection tension à In C2( Le POE ) [U p ] |
≤ 900 V(ligne-ligne) |
|
C2 Courant nominal de décharge (8/20μs) (POE) [Moi n ] |
0,15 kA ( paire-paire) |
|
Perte d'insertion à 250MHz [a E ] |
≤ 3 dB |
|
Capacité [C] |
≤ 10 pF (ligne-ligne) ≤ 10 pF (ligne-PG) |
|
Degré de protection |
IP 20 |
|
Fréquence de transmission [f G ] |
100MHz |
|
Vitesse maximale de transmission de données [V s ] |
1000Mbits/s |
|
Plage de température de fonctionnement [T je vous en prie. ] |
-40°C...+80°C |
|
C connexion (entrée/sortie) |
Connecteur RJ45 blindé |
|
Lieu d'installation |
Intérieur |
|
Brochage |
1/2, 3/6, 4/5, 7/8 |
|
Fixation sur |
rail DIN de 35mm, EN 60715 |
|
Matériau de l'enceinte |
Auminum |
|
Mise à la terre via |
E vis de terre |
|
Mise à la terre de l'écran |
Indirectement via une sp intégrée a rk gap |
|
Normes de Test |
CEI 61643- 21; EN 61643-21; GB 18802. 21 |
|
Certification |
CE; Ro Hs |
Caractéristiques principales
1. Particulièrement adapté pour la rétroinstallation, protection de toutes les lignes.
2. Cat.6 dans le canal (classe D).
3. Power over Ethernet conforme à la norme IEEE 802.3 (jusqu'à PoE++ / 4P PoE).
4. Pour installation conforme au concept des zones de protection contre la foudre aux limites de la zone 0 B -2 et supérieur.
5. Bonne capacité de décharge, niveau de protection basse tension.
6. Toutes les 8 lignes protégées.

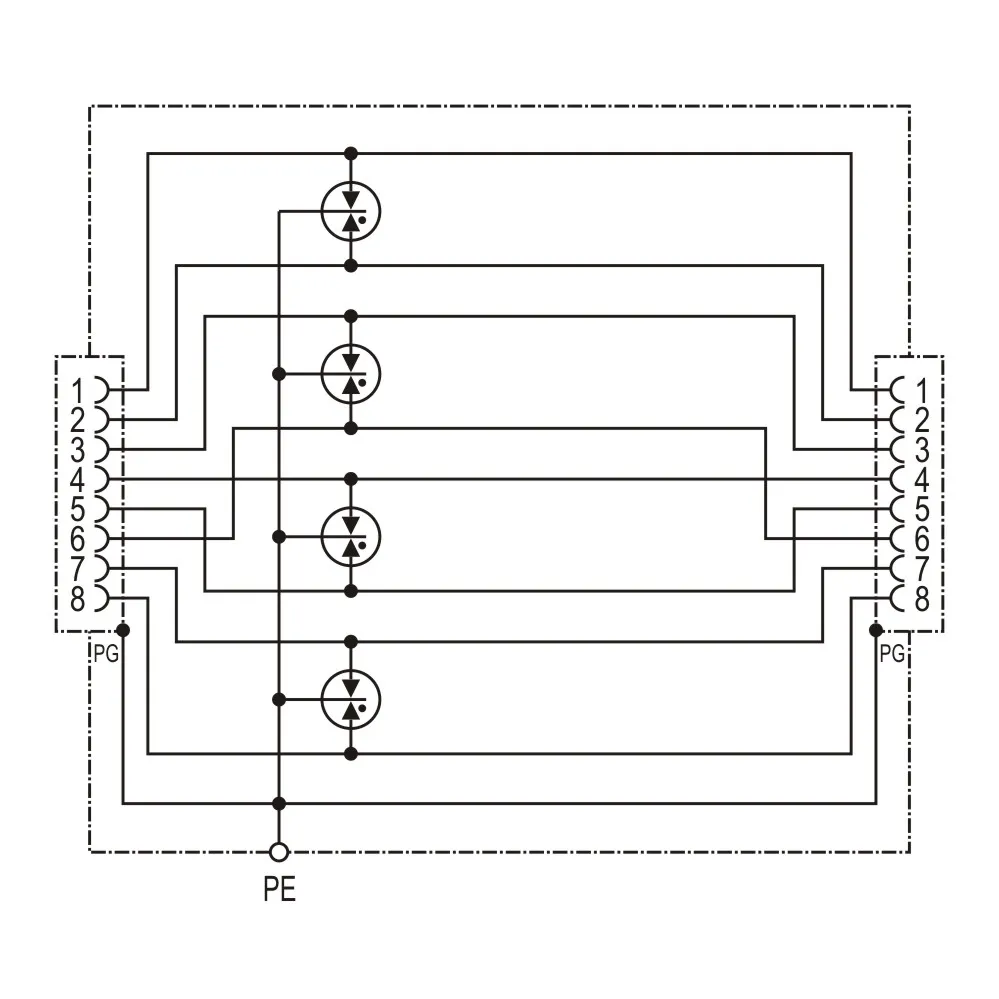

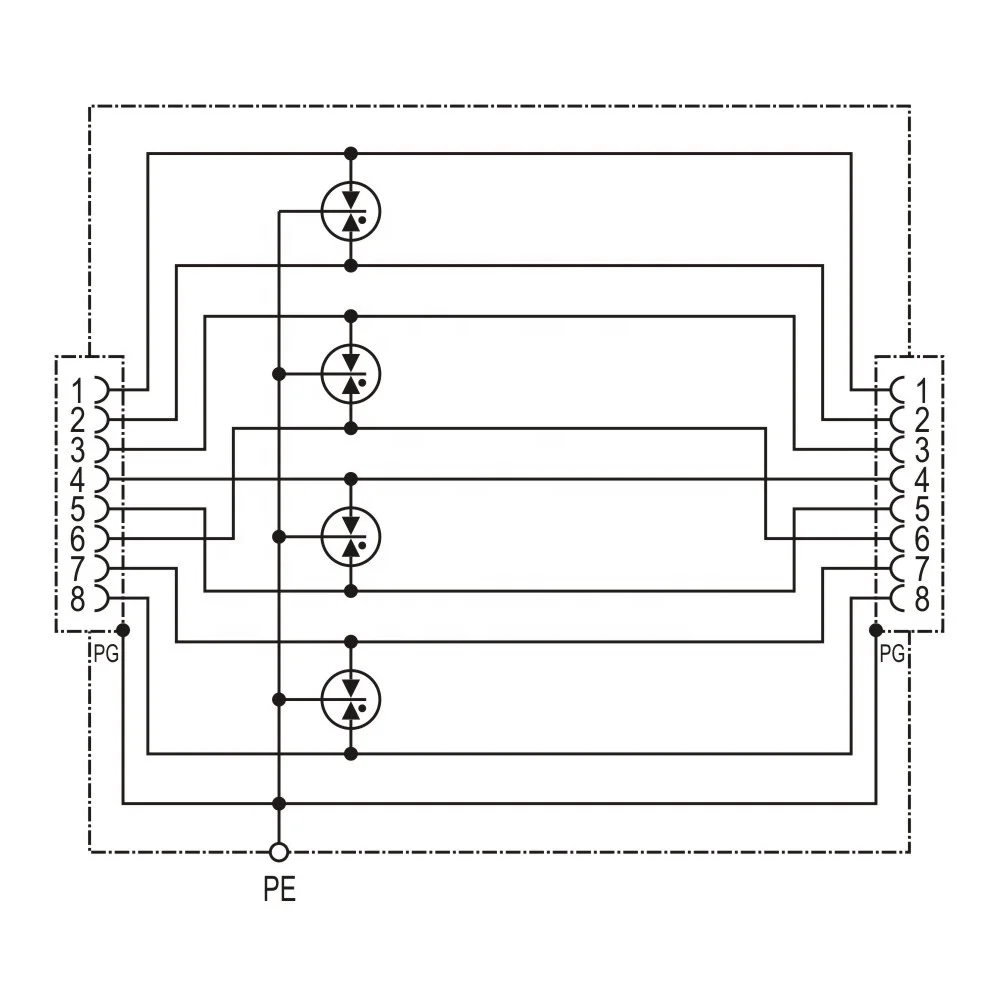

7. Protection de toutes les paires par des tubes à décharge gazeuse puissants.
8. Réponse rapide, vitesse de transmission élevée, faible atténuation du signal.
9. Prise RJ45 entièrement blindée, rail de guidage standard de 35 mm, facile à installer.
10. Taux de données de 10/100/1000 Mo (1 G).
11. Compatible CAT5, CAT5e, CAT6, CAT6a.
12. Compatible 802.3af, 802.3at, 802.3bt et PoE passive.
13. Compatible PoE, PoE+ et PoE++.
Application
BS RJ45G 48 D(A) est utilisé dans les bureaux et l'Ethernet industriel comme le Gigabit Ethernet, ATM, FDDI ou les systèmes ISDN, ainsi que les systèmes VoIP ou PoE pouvant être protégés (par exemple commutateur, routeur, concentrateur, modem, etc.). Pour l'Ethernet industriel, conforme à l'alimentation PoE (conforme à la norme IEEE 802.3 jusqu'à PoE++ / 4P PoE) et applications similaires dans les systèmes de câblage structuré conformes à la classe D jusqu'à 100 MHz.
Environnement d'application
Température :-40°C~ +80°C
Humidité relative : ≤ 95% (25°C)
Résumé

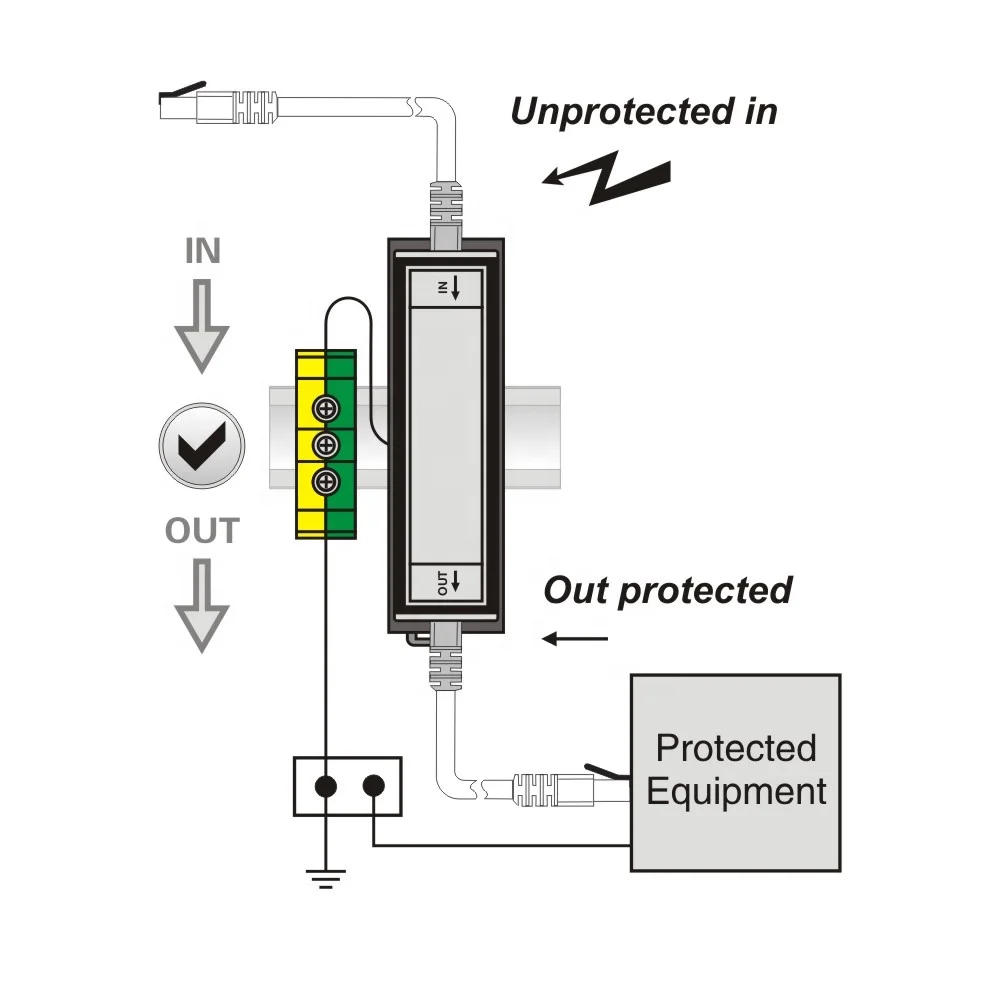

BS RJ45G 48 D(A) est destiné à être installé au niveau du point de protection 0 B -2 et interface supérieure ou installée directement à proximité de l'équipement ; conformément à la norme IEC pour câblage intégré CAT 6 ou Classe D ; toutes les protections contre les surtensions pour réseaux Ethernet industriels 10M, 100M, 1Gbit. Adaptée à la norme IEEE 802.3af/at/bt. Conçu conformément à la norme IEC 61643-21 ; EN 61643-21 ; GB/T 18802.21.
