جهاز حماية من زيادة التيار المتردد تيليبان 320 فولت 275 فولت 12.5 كيلو أمبير 30 كيلو أمبير 60 كيلو أمبير SPD T1+T2 2P TUV مثبط زيادة الجهد لطور واحد

نوع

BT P BCM12.5 275 RM/2P

وفقًا لـ IEC 61643-11/EN 61643-11

الفئة I + الفئة II / النوع 1 + النوع 2

وضع النظام

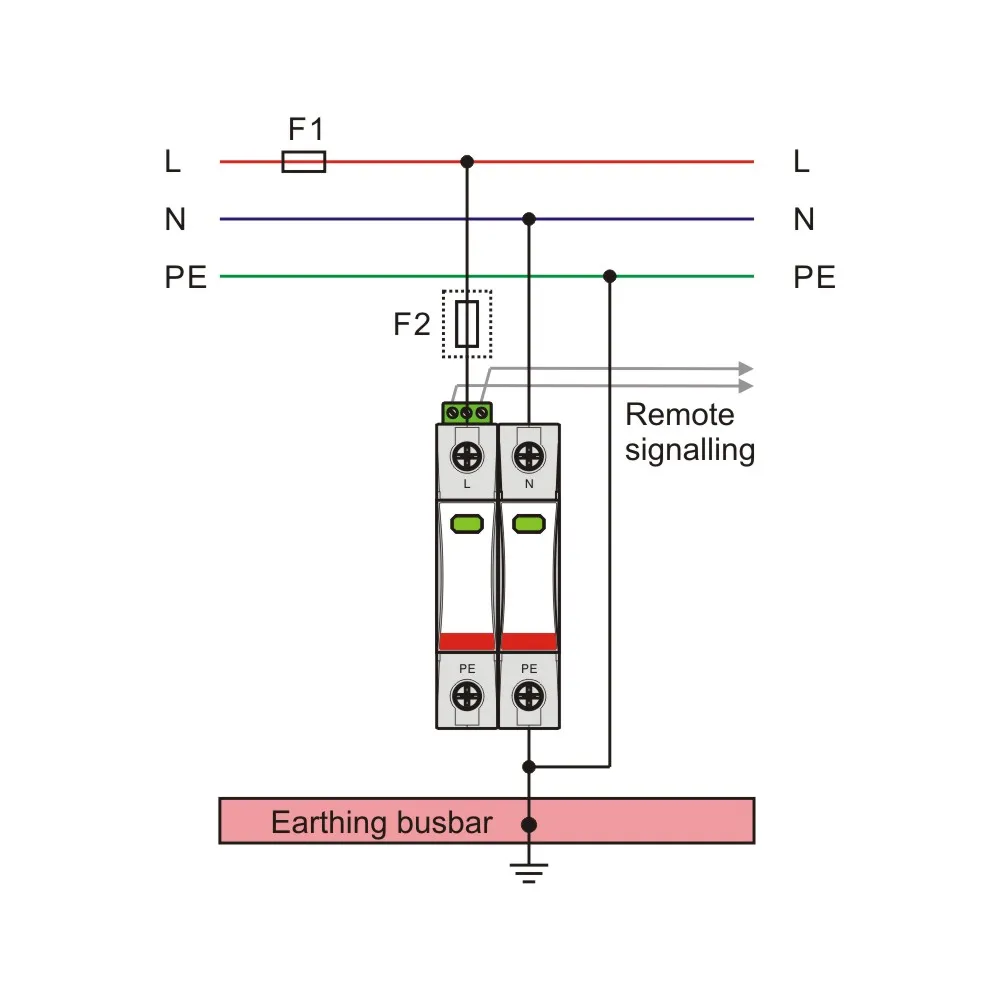

نظام أحادي الطور TN (دارة "2+0")

الجهد المسمى التبادلي الجهد [U ن ] (50/60Hz)

230V

الجهد الاسمي (أقصى جهد مستمر) [U _ج ] (50/60 هرتز)

320V

صاعقة البرق تيار ( 10/350ميكروثانية ) [I _imp ]

12.5kA

تيار التفريغ الاسمي (8/20 ميكروثانية ) [I _ن ]

30KA

أقصى تفريغ التيار (8 /20ميكروثانية ) [I _ماكس ]

60kA (مر أيضًا بـ 65kA)

مستوى حماية الجهد عند 320V [U _p ]

≤ 1.8ك ف

مستوى حماية الجهد عند I imp [U _p ]

≤ 1.35ك ف

قيمة اختبار الزيادة الموقتة في الجهد (U _ت )

355V/5ث

مسموح بها تيار قصير مقبول [Isccr]

25KA

زمن الاستجابة [tA]

≤ 25ns

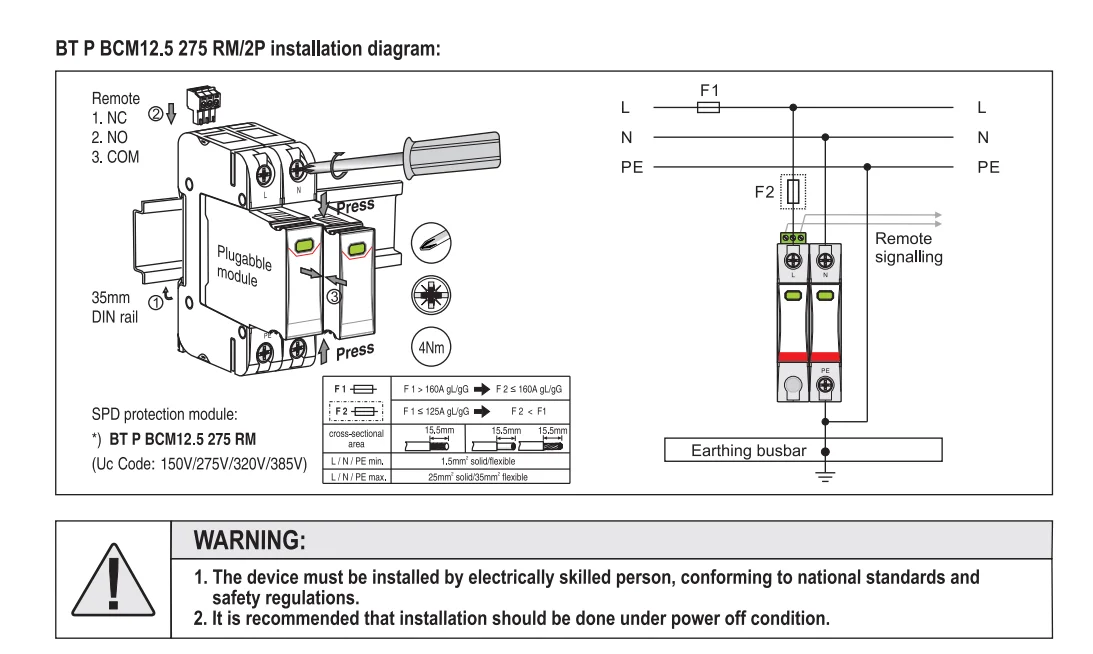

مكان التركيب

داخلي

أكبر فuze خلفي [F]

160A gL/gG

درجة الحماية التي تقدمها الغطاء

IP 20

نطاق درجة حرارة التشغيل  [Tu]

-40°م...+80°م

الطاقة المحددة (W\/R)

39.06 كيلو جول\/أوم

المساحة العرضية

1.5 مم ² ~ 25مم ²صلب /35mm² مرن

تركيب على

سكة DIN بعرض 35 مم، وفقًا لمعايير EN 60715

مادة هيكل الجهاز

ضوء أخضر أشعة ثلجي، UL94-V0

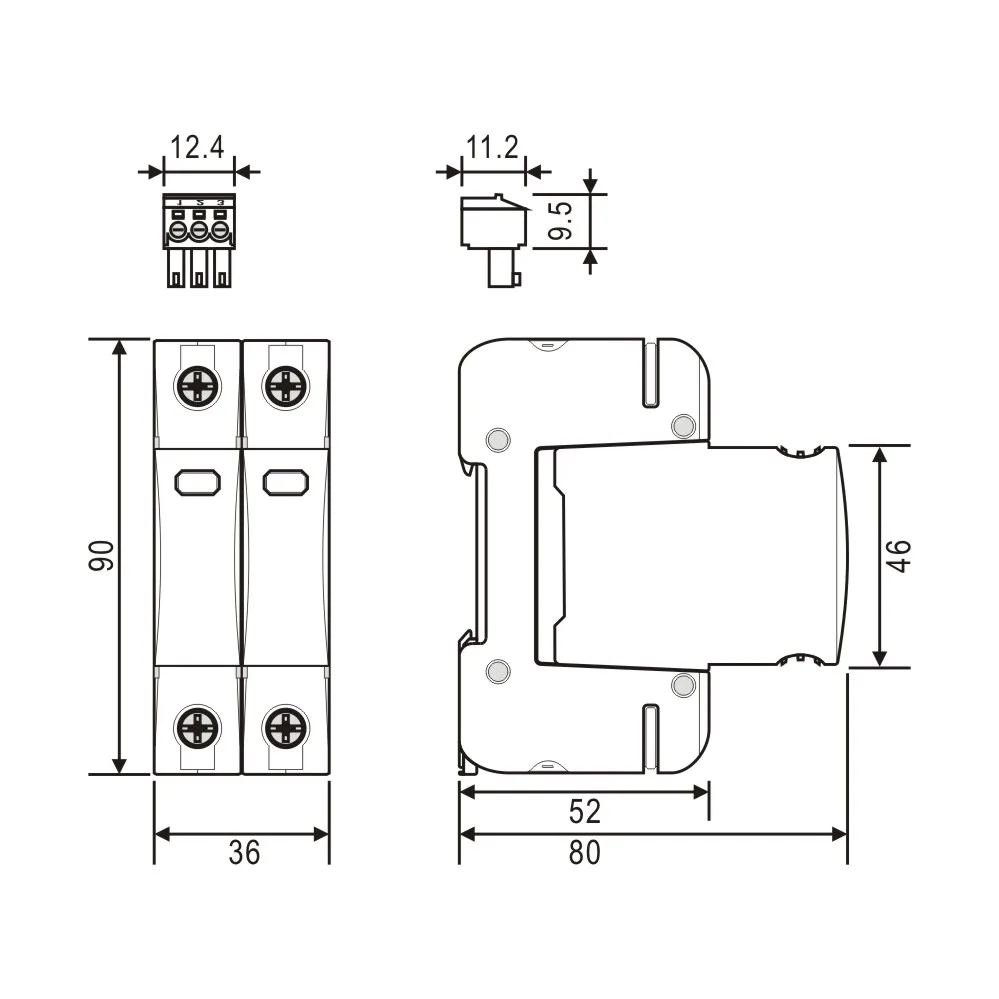

الأبعاد

وحدتين س (العرض 36 مم)

معايير الاختبار

IEC 61643-11; EN 61643-11؛ جب /T 18802.11

الشهادة

TUV؛ CE (LVD، EMC)؛ CB؛ Ro Hs

نوع نقطة الإشارة عن بُعد

نقطة التبديل

سعة التبديل

AC:250V/0.5A؛ DC:250V/0.1A؛150V/0.2A؛750V/0.5A

مساحة قطعية لاتصال الإشارة عن بعد

أقصى 1.5 مم ²صلب / مرن

معلومات الطلب

نوع

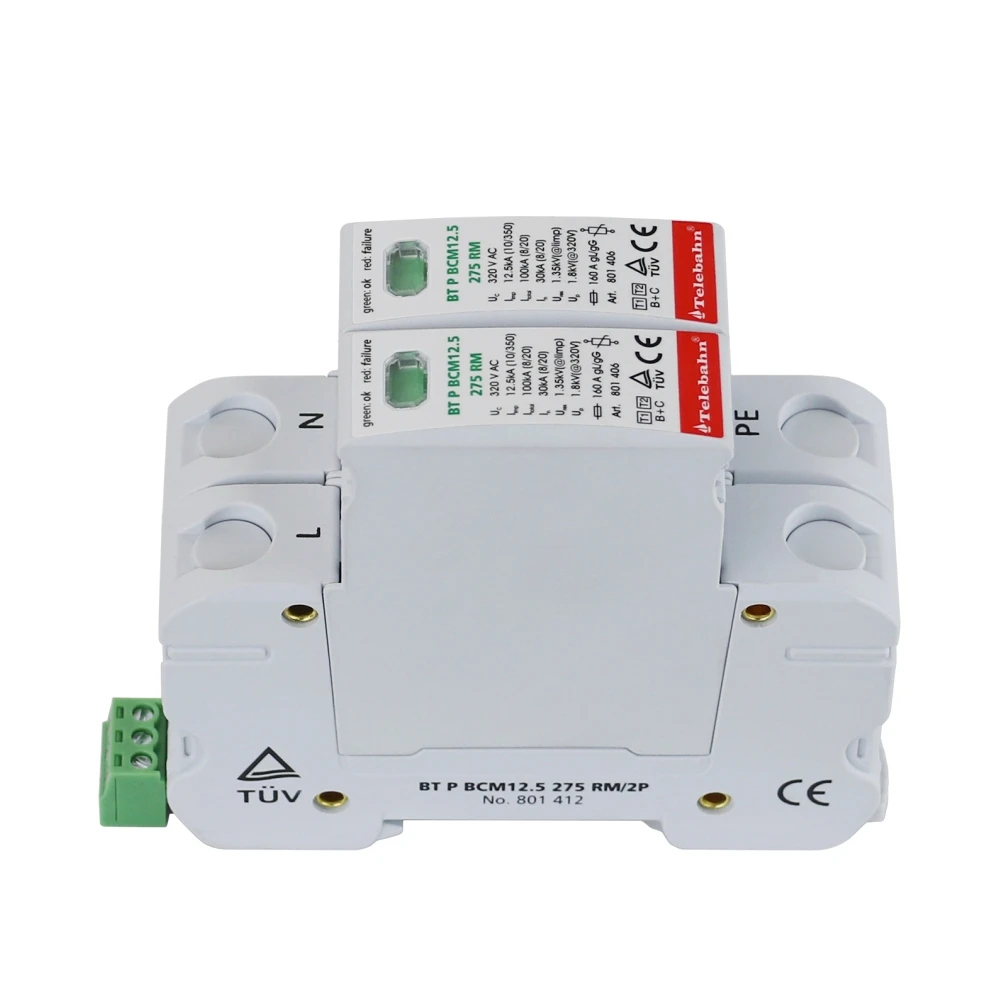

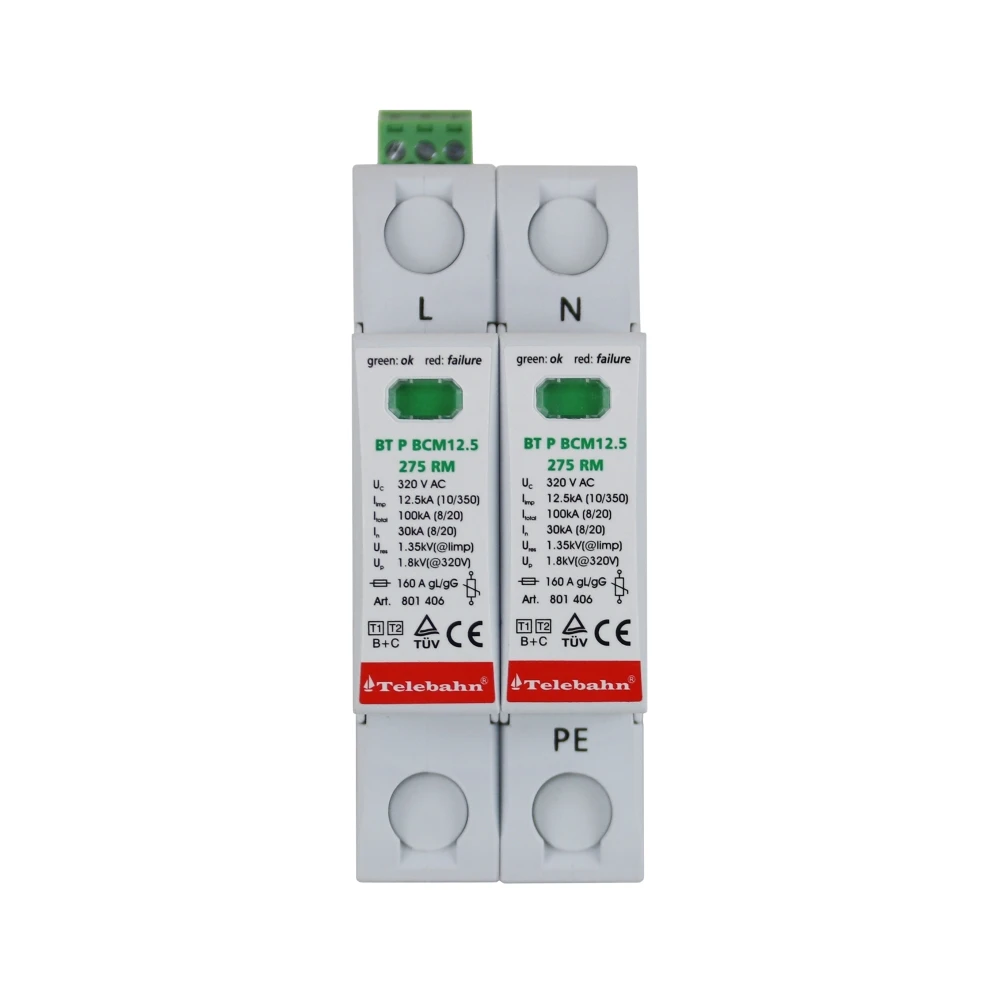

BT P ب سم 12.5 275 RM/2 P

رقم الموديل

801412

وحدة التعبئة

قطعة واحدة
