البيانات الفنية
|
نوع |

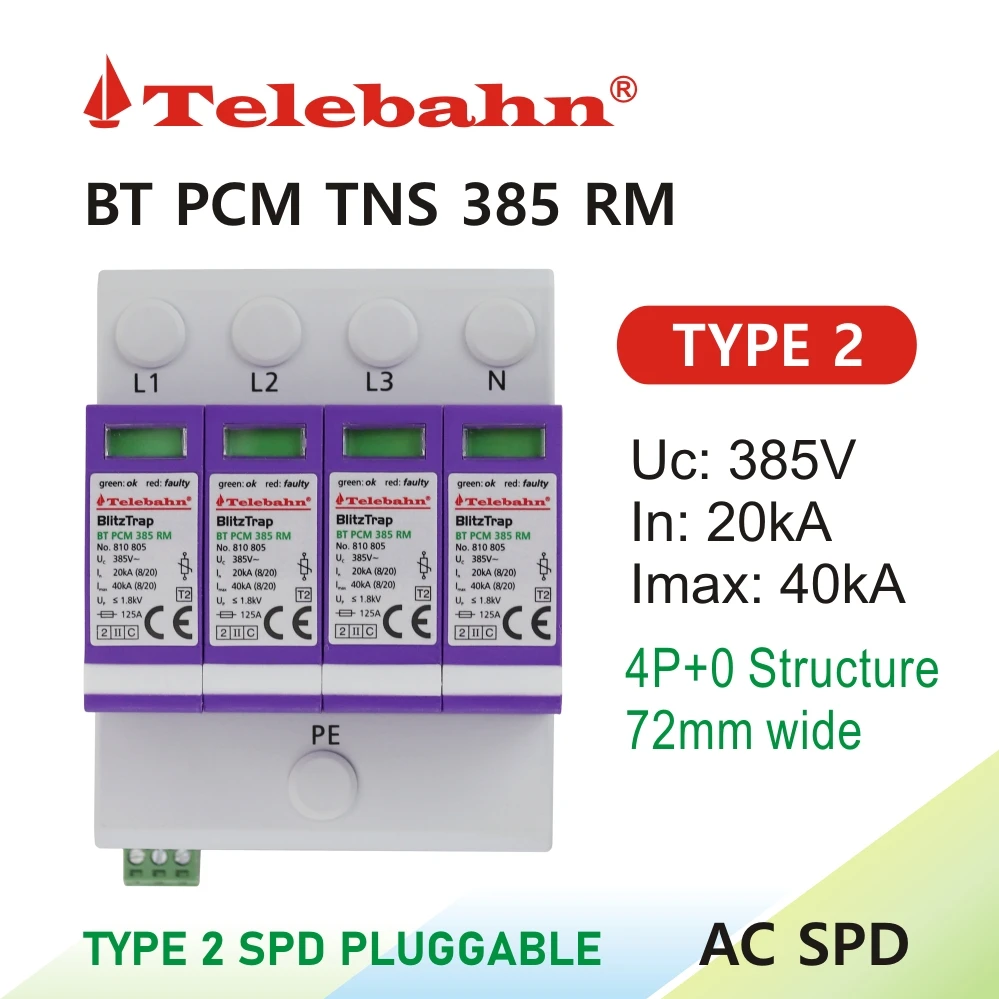

BT PCM TNS 275 RM |
BT PCM TNS 320 RM |
BT PCM TNS 385 RM |
|
وفقًا لـ IEC 61643-11/EN 61643-11 |
الفئة الثانية / النوع 2 |
الفئة الثانية / النوع 2 |
الفئة الثانية / النوع 2 |
|
رقم الموديل |
810834 |
810887 |
810835 |
|
جهد التيار المتردد الاسمي [U ن ] |
230V/400V |
230V/400V |
230V/400V |
|

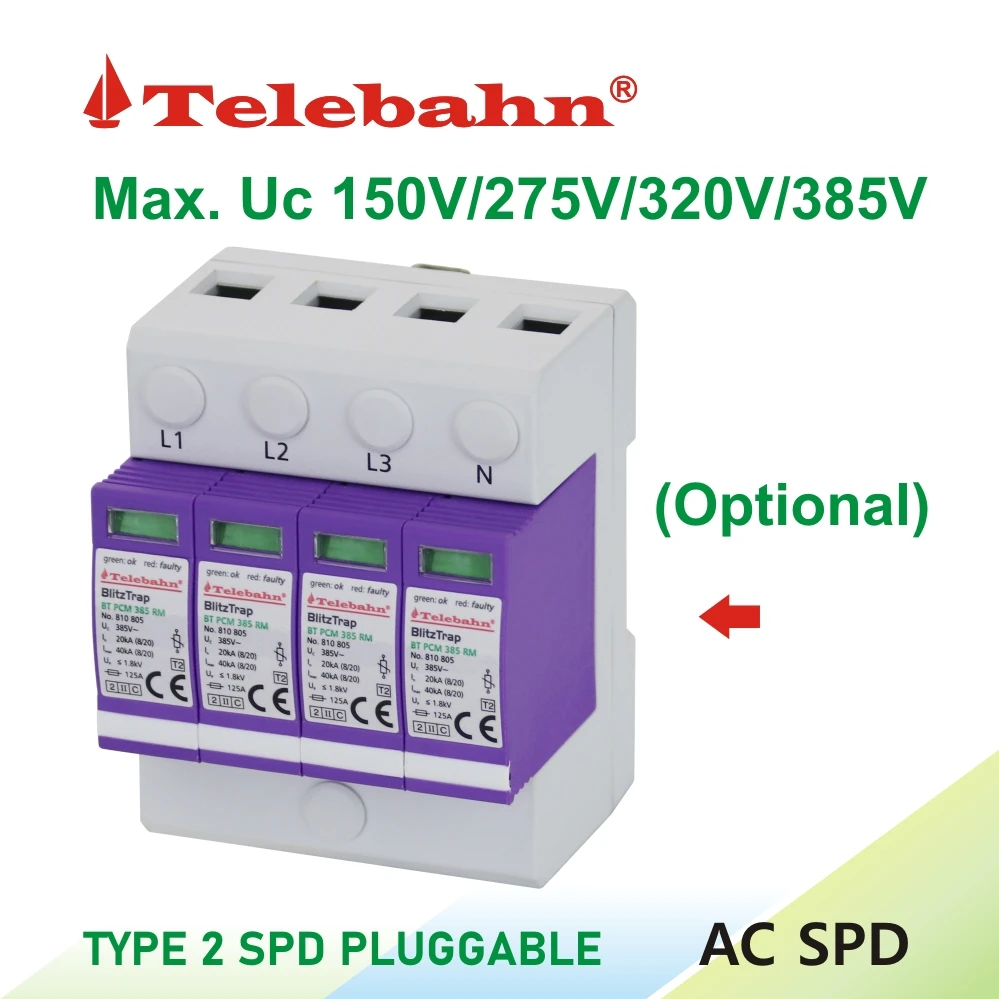

الجهد المعتمد (الأقصى المستمر أ .ح. الجهد) [U ج ] |
275V |
320V |
385V |
|
تحمل الجهد الزائد المؤقت لمدة 5 ثوانٍ [U ت ] |
336.6 فولت |
335V |
335V |
|
TOV 120 دقيقة (فشل آمن)[U ت ] |
440V |
440V |
440V |
|
التردد [H z ] |
50/60 هرتز |
50/60 هرتز |
50/60 هرتز |
|
تيار الاستنزاف الاسمي (8/20μs) [I ن ] |
20KA |
20KA |
20KA |
|
أقصى تيار التفريغ (8/20μs) [I ماكس ] |
40kA |
40kA |
40kA |
|
مستوى حماية الجهد عند In [U p ] |
≤1.3kV |
≤1.5 كيلو فولت |
≤1.8kV |
|
مستوى الجهد الحامي عند 5 كيلو أمبير [U p ] |
≤1.0 كيلو فولت |
≤1.2kV |
≤1.35kV |
|
زمن الاستجابة [t أ ] |
≤ 25ns |
||
|
أكبر فuze خلفي [F] |
125A gL/gG |
||
|
نطاق درجة حرارة التشغيل [Tu] |
-40°م...+80°م |
||
|
المساحة العرضية |
1.5مم 2(16AWG) ~ 25 مم 2(4AWG) صلب / 35 مم 2(2AWG) مرن |
||
|
تركيب على |
سكة دين 35 مم، EN 60715 |
||
|
حالة التشغيل / مؤشر الفشل |
الأخضر: جيد / الأحمر: معطوب |
||
|

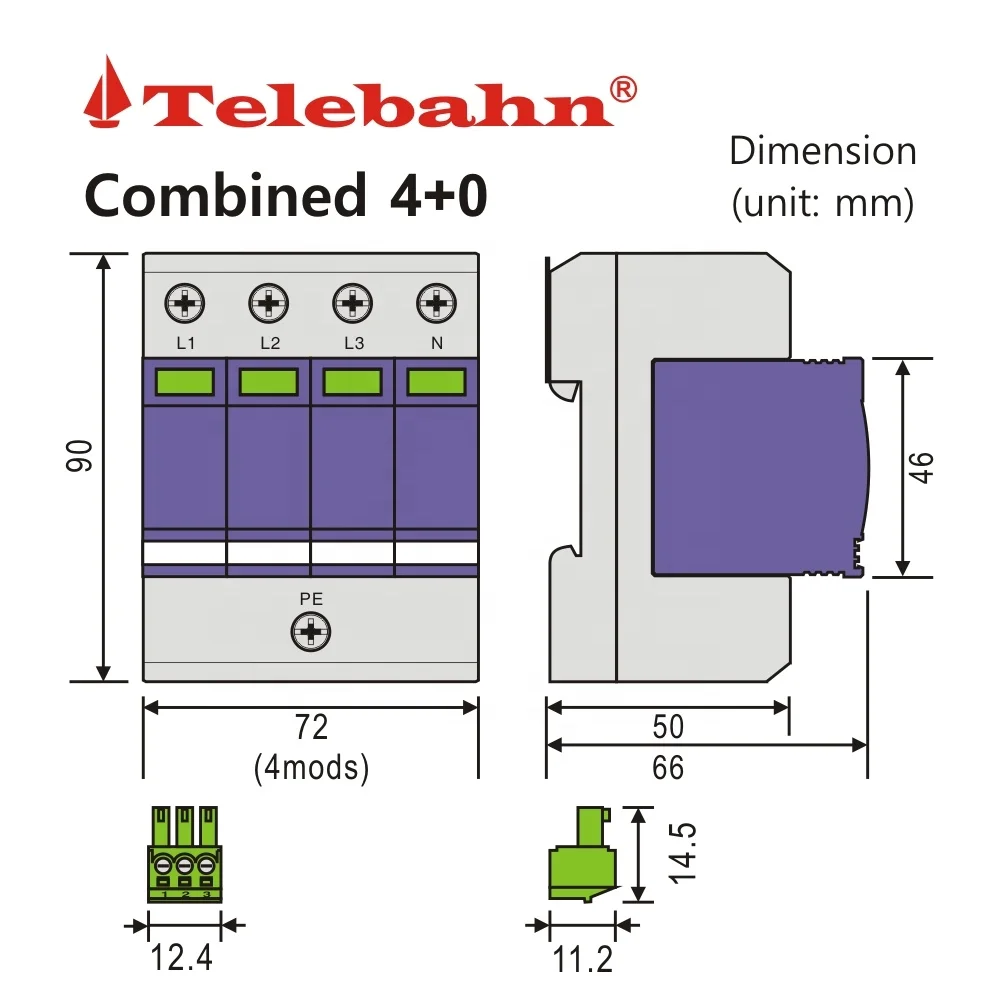

الأبعاد |
4 وحدات (72 مم عريضة) |
||
|
مادة هيكل الجهاز |
أرجواني وضوء عاكس أ ر (قاعدة) مادة ثيرموبلاستيكية، UL94-V0 |
||
|
معايير الاختبار |
IEC 61643-11:2011 ; EN 61643-11:2012; GB/T 18802.11-2020 |
||
|
الشهادة |
كيما-كيور؛ سي بي؛ CE ;ر أكسجين Hs |
||
|
عدد وحدات التحكم عن بعد |
1 (أو اختياري) |
||
|

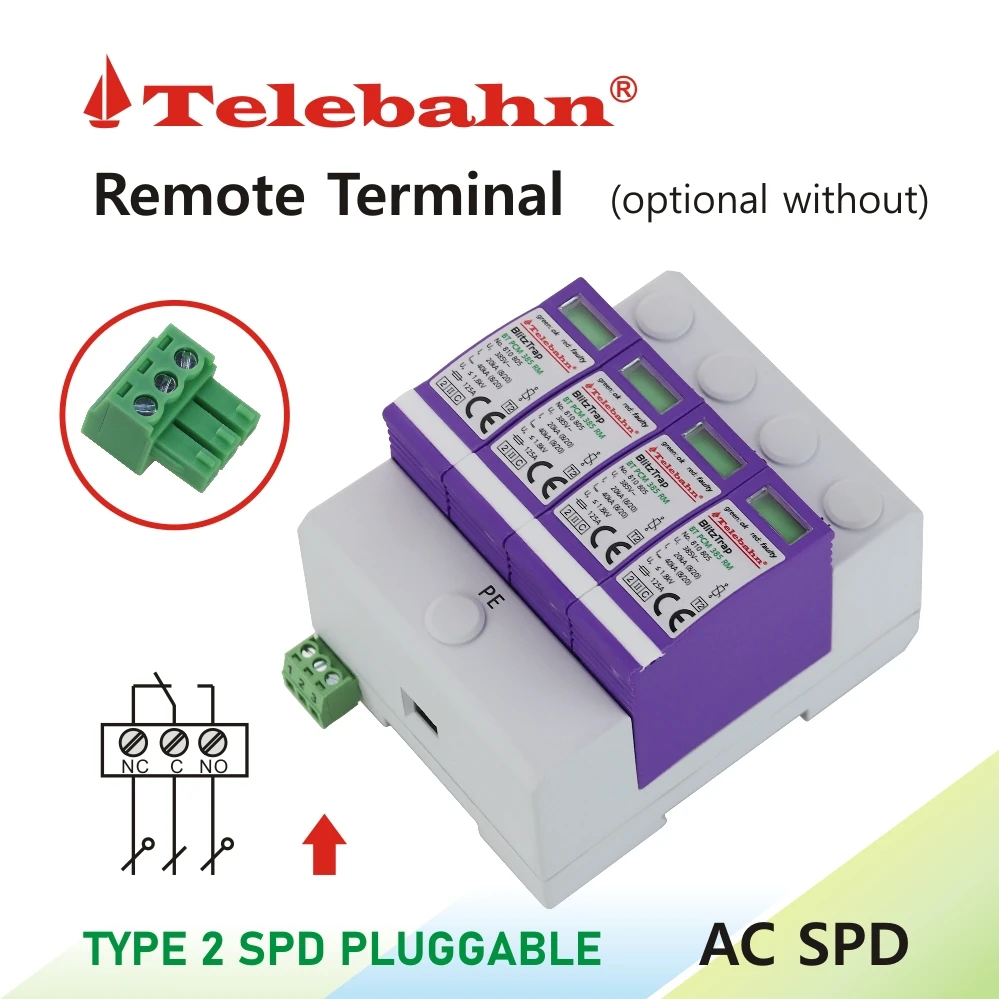

نوع نقطة الإشارة عن بعد |
نقطة التبديل |
||
|
سعة التبديل(U ن /Iن ) |
تيار متردد:250V/0.5A؛ تيار مباشر:250V/0.1A؛150V/0.2A؛75V/0.5A |
||
|
مساحة العرض للمشترك في الإشارة عن بعد |
الحد الأقصى 1.5 مم 2(16AWG)solid/flexible |
||
سيناريوهات التطبيق

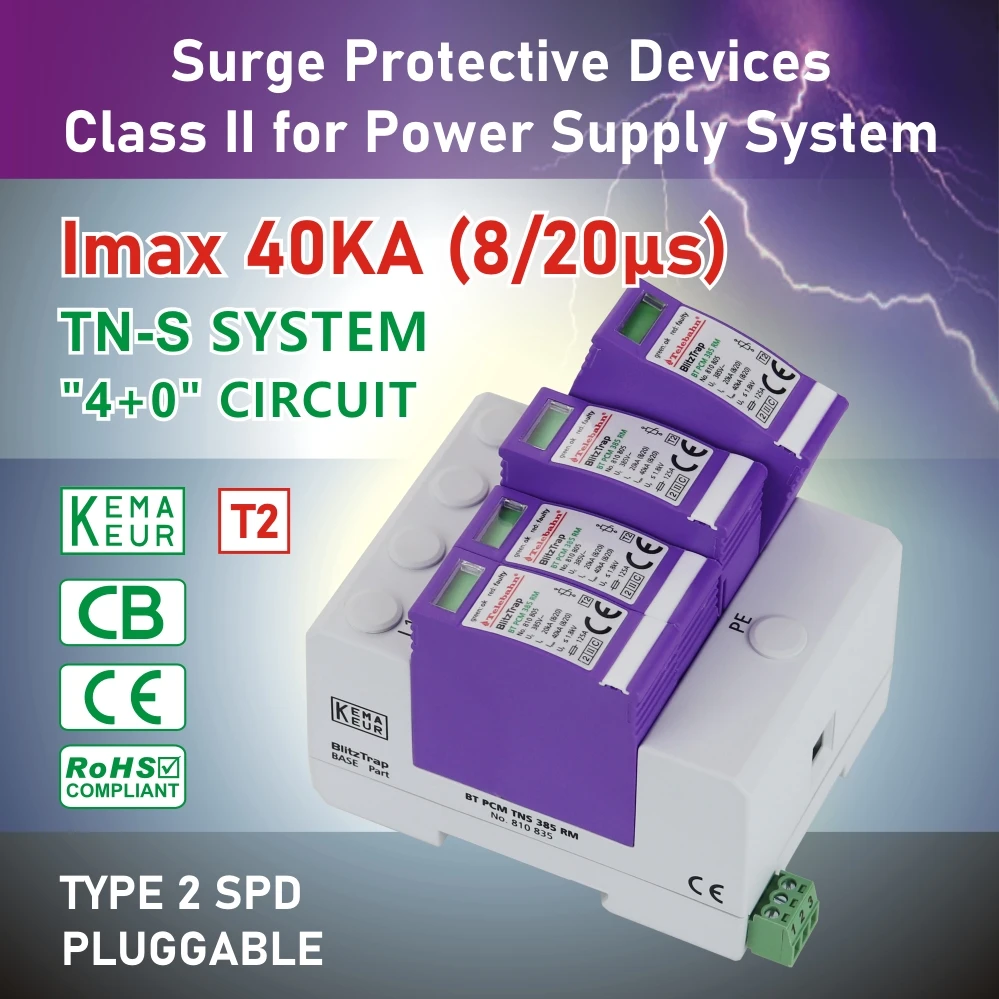

قابل للإدخال SPD الفئة الثانية للدوائر الثلاثية -فاز TN-S (“4+0”أنظمة إمداد الطاقة الكهربائية.)
الميزات الرئيسية
1. وحدة قابلة للتوصيل، سهلة التركيب والصيانة.
2. سعة تفريغ عالية، استجابة سريعة.
3. أجهزة فصل حراري مزدوجة، توفر حماية أكثر موثوقية.

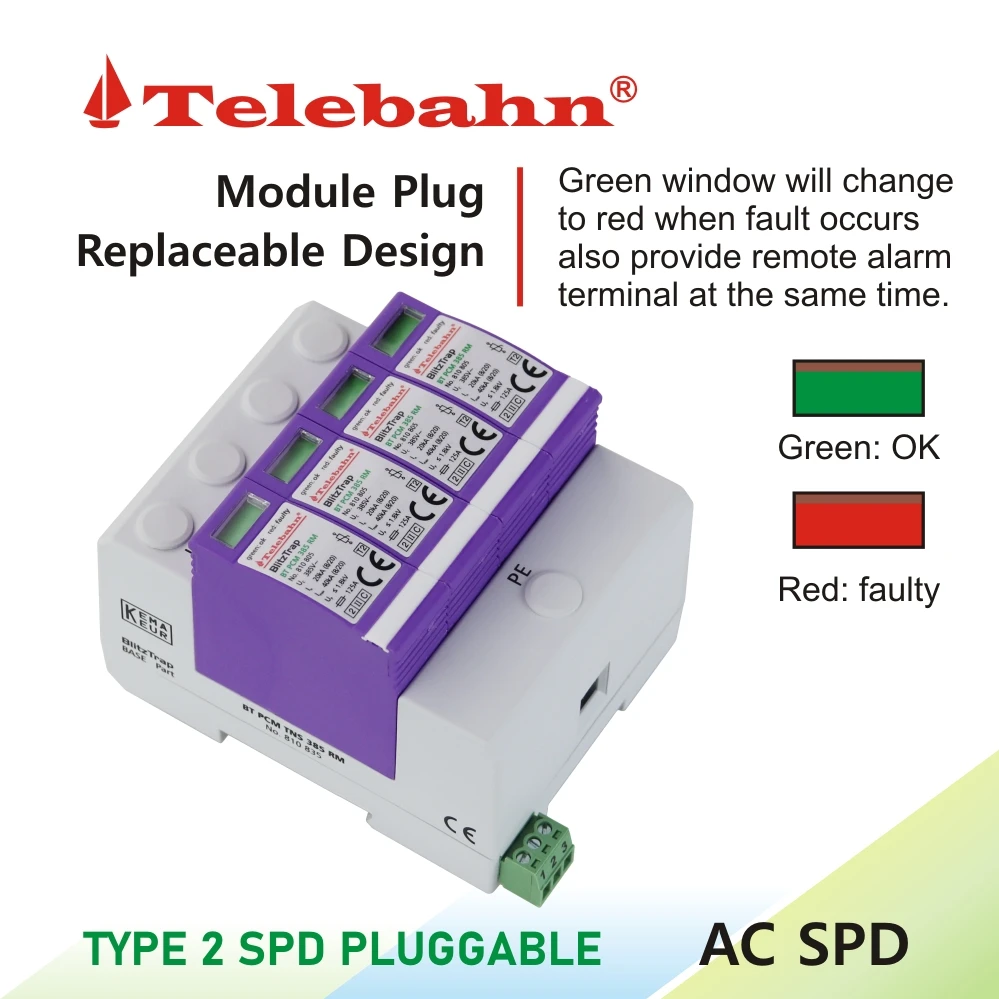

4. النافذة الخضراء ستتغير عند حدوث عطل، كما أنها توفر في الوقت نفسه التحكم في الإنذار عن بُعد.
5. جهاز حماية المفاجئات الكهربائية قد مر بشهادة KEMA-KEUR.
6. مناسب للاستخدام في الأنظمة ثلاثية الطور: 220V/380V(50/60 هرتز)، 230V/400V(50/60 هرتز) و240V/415V(50/60 هرتز) تيار متردد.
7. مناسب للتثبيتات من نوع TN-S.
8. مصنوع من غلاف مقاوم للهب تم اختياره بعناية، ويحد بشكل فعال من انتشار الحريق، مما يوفر وقتًا حيويًا لحماية الأرواح والممتلكات.
9. يعمل بتقنية أوروبية متقدمة، ويوفر حماية شاملة وموثوقة للمعدات الكهربائية.
ملخص
مصمم للتركيب في المنطقة LPZ 0 ب أو المناطق ذات المستوى الأعلى، يحمي جهاز حماية زيادة الجهد هذا المعدات منخفضة الجهد من التداخلات الكهربائية المفاجئة والوحدة الطرفية عن بُعد اختيارية.
الاستخدام: قابل للإدخال SPD الفئة الثانية للدوائر الثلاثية -فاز TN-S (“4+0”أنظمة إمداد الطاقة الكهربائية.)
معايير الالتزام: IEC 61643-11:2011; EN 61643-11:2012; GB/T 18802.11-2020.
