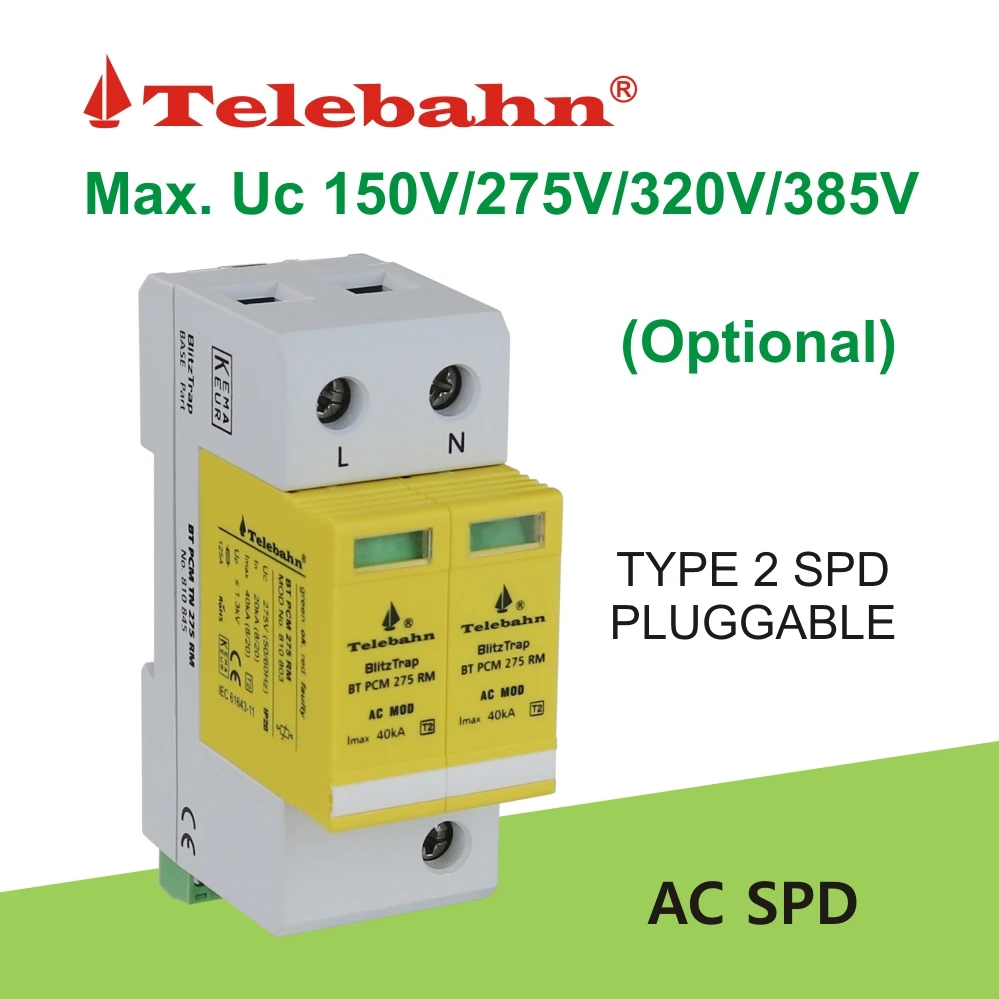

جهاز حماية من الصواعق ثنائي القطب Telebahn AC DPS 2P 120V 150V 10kA-20kA 20kA -40kA 30kA-60kA T2 جهاز حماية من زيادة التوتر جهاز واقٍ من زيادة الجهد
- نظرة عامة
- استفسار
- المنتجات ذات الصلة
البيانات الفنية
|
نوع |
BT PCM20 150 RM/2P |
BT PCM TN 150 RM |
BT PCM60 150 RM/2P |
BT PCM TN 275 RM |
|
رقم الموديل |
810872 |
810844 |
810852 |
810845 |
|
جهد التيار المتردد الاسمي [U ن ] |
120V |
120V |
120V |
230V |
|
الجهد المعتمد (الأقصى المستمر أ .ح. الجهد) [U ج ] |
150V |
150V |
150V |
275V |
|
التردد [H z ] |
50/60 هرتز |
50/60 هرتز |
50/60 هرتز |
50/60 هرتز |
|
تيار الاستنزاف الاسمي (8/20μs) [I ن ] |
10kA |
20KA |
30KA |
20KA |
|
أقصى تيار التفريغ (8/20μs) [I ماكس ] |
20KA |
40kA |
60kA |
40kA |
|
مستوى حماية الجهد [U p ] |
≤0.7 كيلوفولت |
≤0.9 كيلوفولت |
≤1.2kV |
≤1.3kV |
|
الشهادة |
CE;RoHS |
CE;RoHS;KEMA;CB |
CE; RoHS |
CE;RoHS;KEMA;CB |
|
زمن الاستجابة [t أ ] |
≤ 25ns |
|||
|
أكبر فuze خلفي [F] |
125A gL/gG |
|||
|
نطاق درجة حرارة التشغيل [Tu] |
-40°م...+80°م |
|||
|
المساحة العرضية |
1.5مم 2(16AWG) ~ 25 مم 2(4AWG) صلب / 35 مم 2(2AWG) مرن |
|||
|
تركيب على |
سكة دين 35 مم، EN 60715 |
|||
|
حالة التشغيل / مؤشر الفشل |
الأخضر: جيد / الأحمر: معطوب |
|||
|

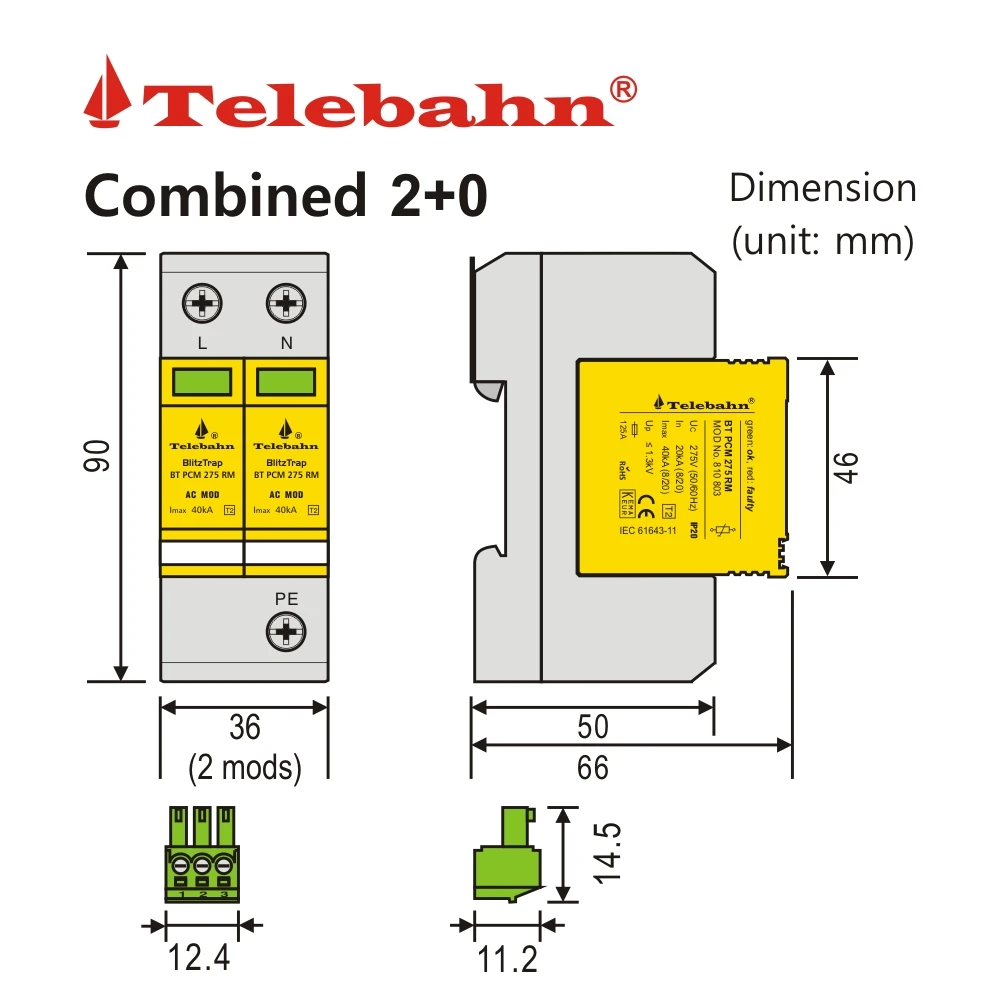

الأبعاد |
وحدتان (عرض 36 مم) |
|||
|
مادة هيكل الجهاز |
أصفر وفاتح برتقالي أ ر (قاعدة) مادة ثيرموبلاستيكية، UL94-V0 |
|||
|
الامتثال |
IEC 61643-11:2011 ; EN 61643-11:2012; GB/T 18802.11-2020 |
|||
|

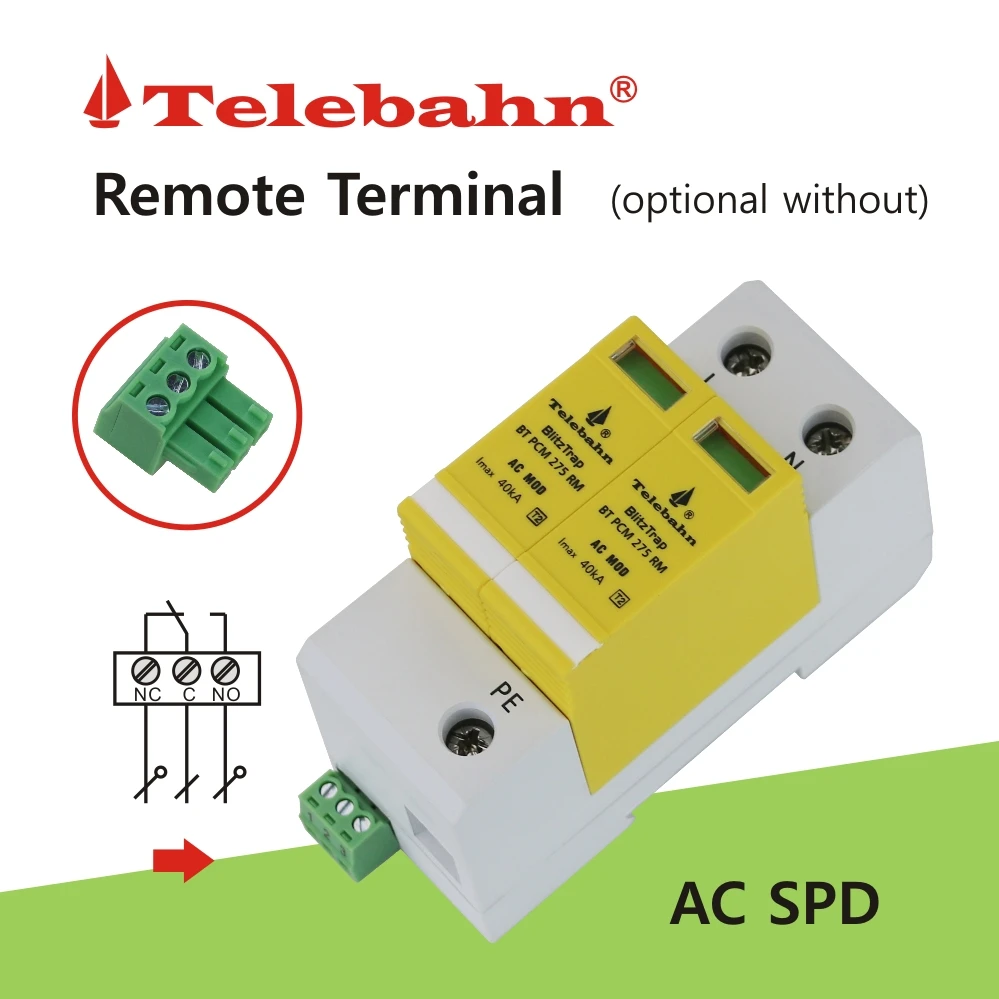

عدد وحدات التحكم عن بعد |
1 (أو اختياري) |
|||
|
نوع نقطة الإشارة عن بعد |
نقطة التبديل |
|||
|
سعة التبديل(U ن /Iن ) |
تيار متردد:250V/0.5A؛ تيار مباشر:250V/0.1A؛150V/0.2A؛75V/0.5A |
|||
|
مساحة العرض للمشترك في الإشارة عن بعد |
الحد الأقصى 1.5 مم 2(16AWG)solid/flexible |
|||
سيناريوهات التطبيق

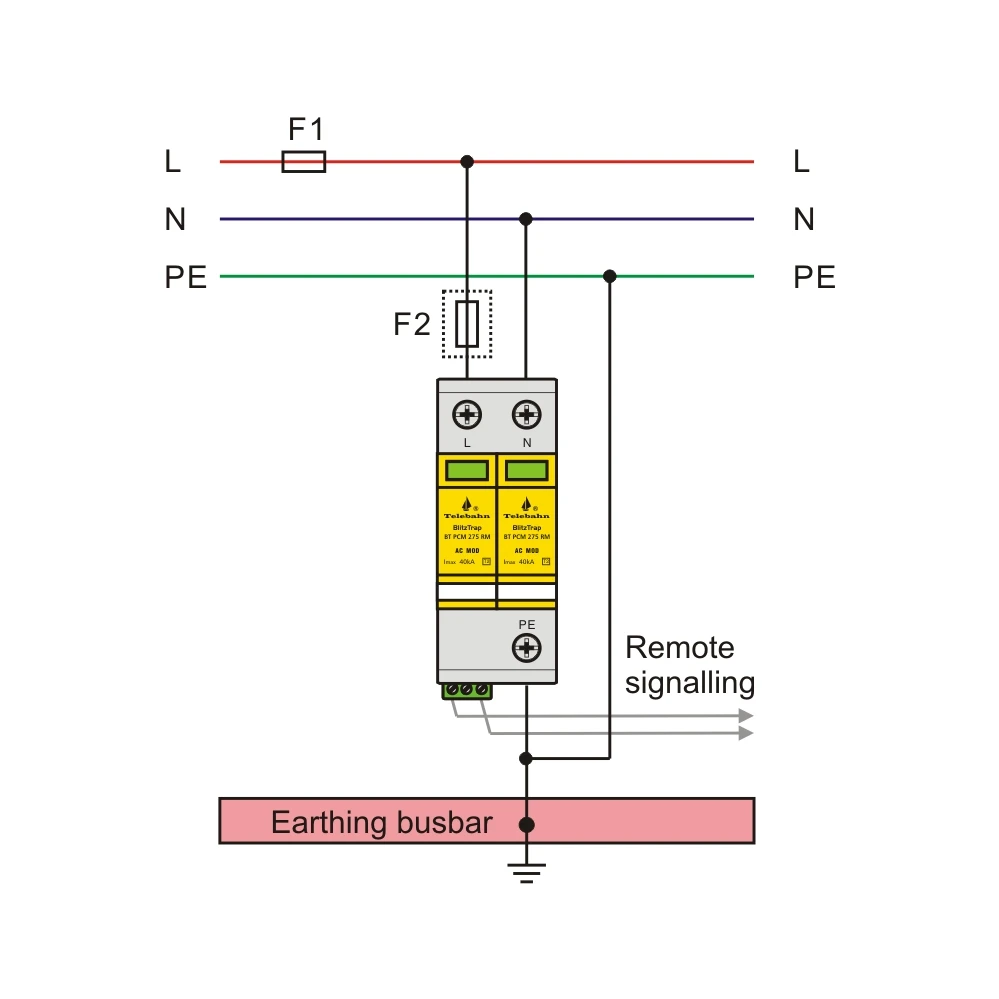

قابل للإدخال فئة SPD II للتيار أحادي -فاز TN (“2+0”أنظمة إمداد الطاقة الكهربائية.)
الميزات الرئيسية
1. وحدة قابلة للتوصيل، سهلة التركيب والصيانة.
2. سعة تفريغ عالية، استجابة سريعة.
3. أجهزة فصل حراري مزدوجة، توفر حماية أكثر موثوقية.

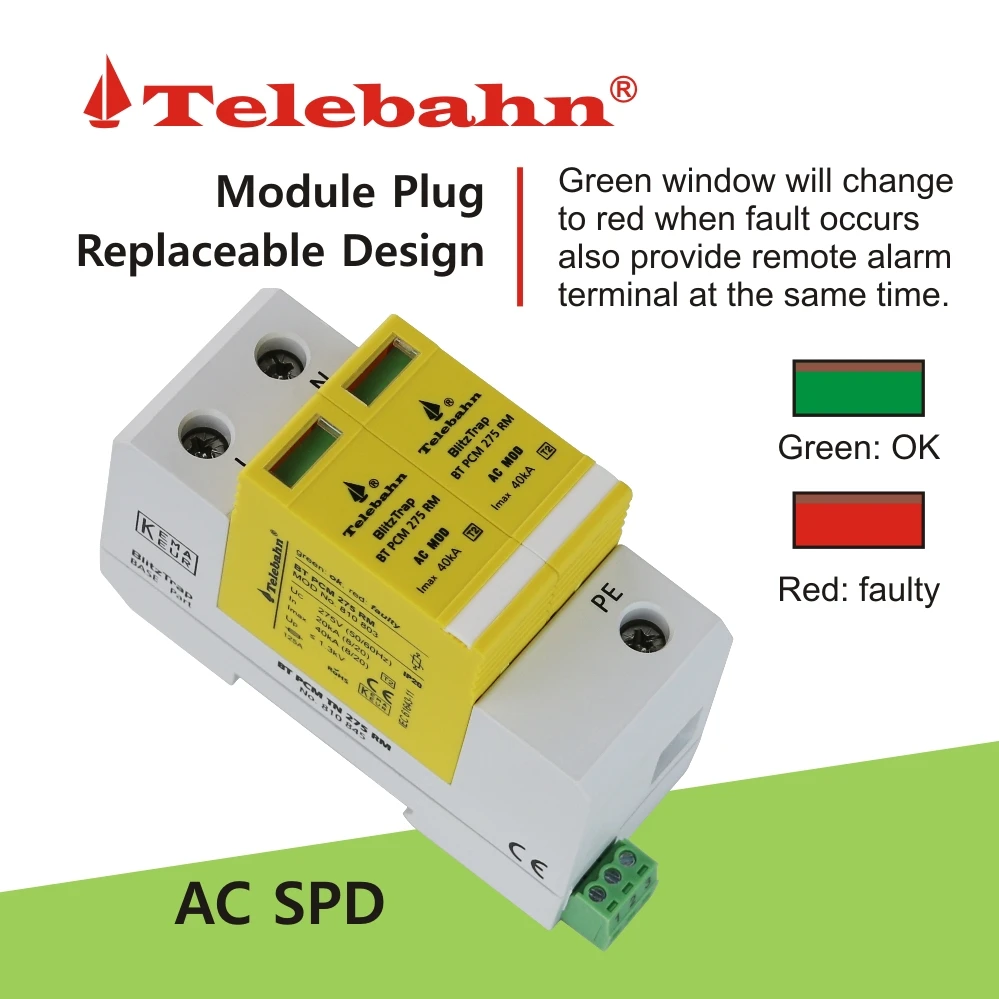

4. النافذة الخضراء ستتغير عند حدوث عطل، كما أنها توفر في الوقت نفسه التحكم في الإنذار عن بُعد.
5. مناسب للاستخدام في الأنظمة أحادية الطور التيار المتردد.

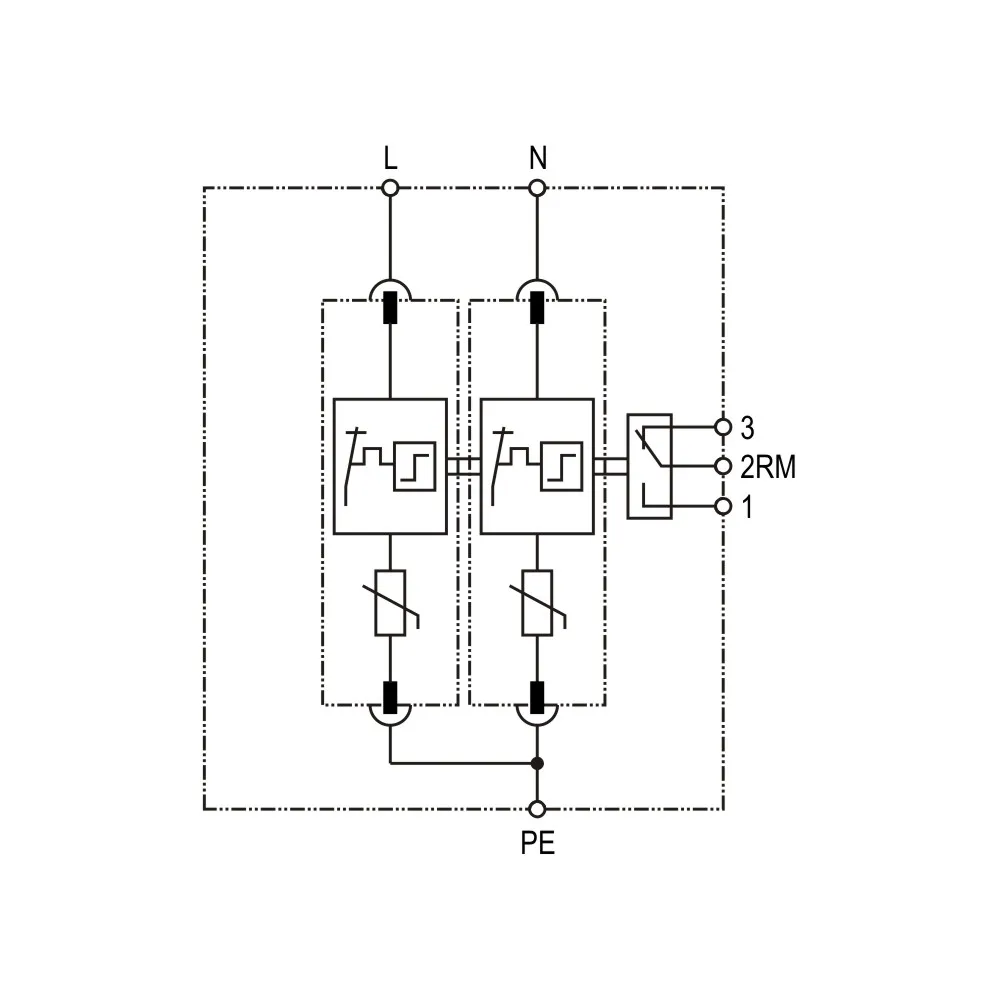

6. وضع الحماية: L-PE؛ N-PE.
7. مناسب للتثبيتات من نوع TN.
8. مصنوع من غلاف مقاوم للهب تم اختياره بعناية، ويحد بشكل فعال من انتشار الحريق، مما يوفر وقتًا حيويًا لحماية الأرواح والممتلكات.
9. يعمل بتقنية أوروبية متقدمة، ويوفر حماية شاملة وموثوقة للمعدات الكهربائية.
ملخص
مصمم للتثبيت في المناطق LPZ 1-2 أو أعلى، يحمي هذا الجهاز انقطاع التيار الكهربائي ذا الجهد المنخفض من حدوث موجات صدمية كهربائية والوحدة الطرفية عن بُعد اختيارية.
الاستخدام: قابل للإدخال فئة SPD II للتيار أحادي -فاز TN (“2+0”أنظمة إمداد الطاقة الكهربائية.)
معايير الالتزام: IEC 61643-11:2011; EN 61643-11:2012; GB/T 18802.11-2020.
