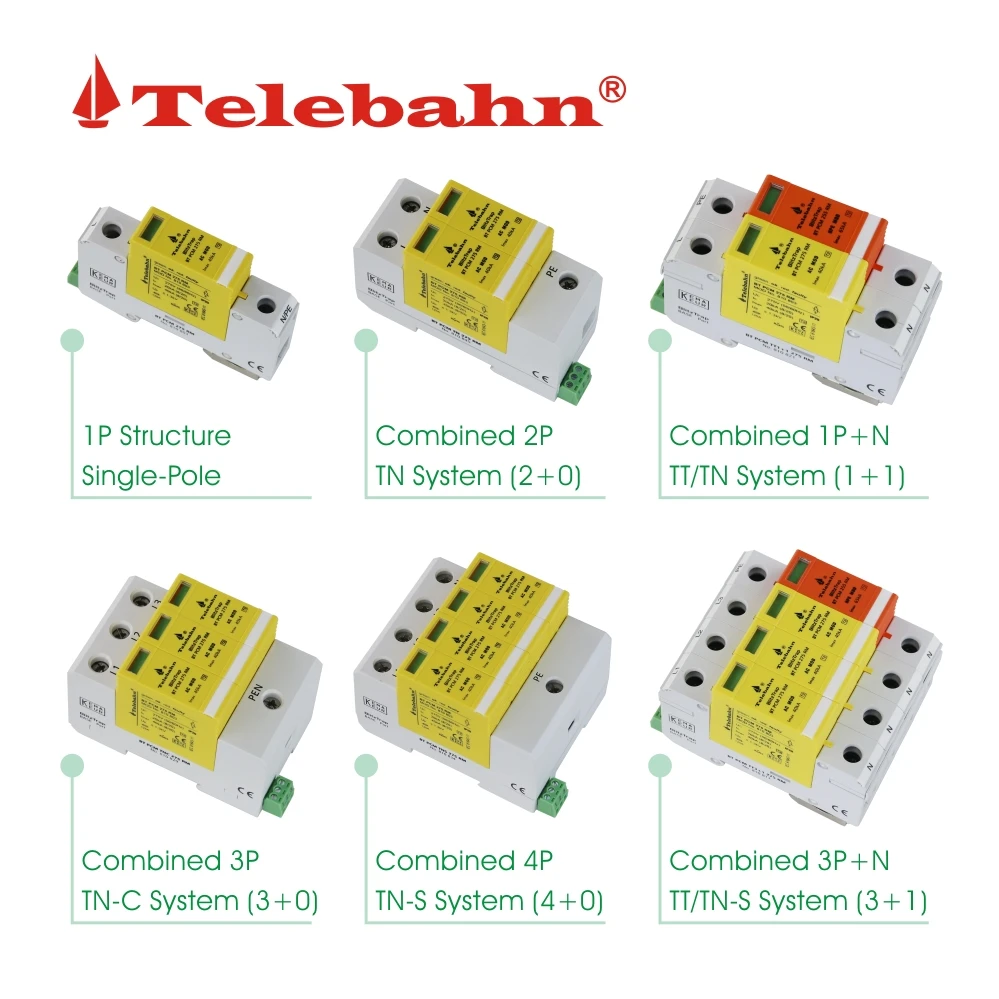

جهاز حماية ضد الصواعق Telebahn تيار متردد DPS 1P+N 120 فولت 150 فولت 10 كيلو أمبير - 20 كيلو أمبير 20 كيلو أمبير - 40 كيلو أمبير 30 كيلو أمبير - 60 كيلو أمبير نوع T2، منظم الصواعق، منحّر الصواعق

النوع

BT PCM20 150 RM/1+N

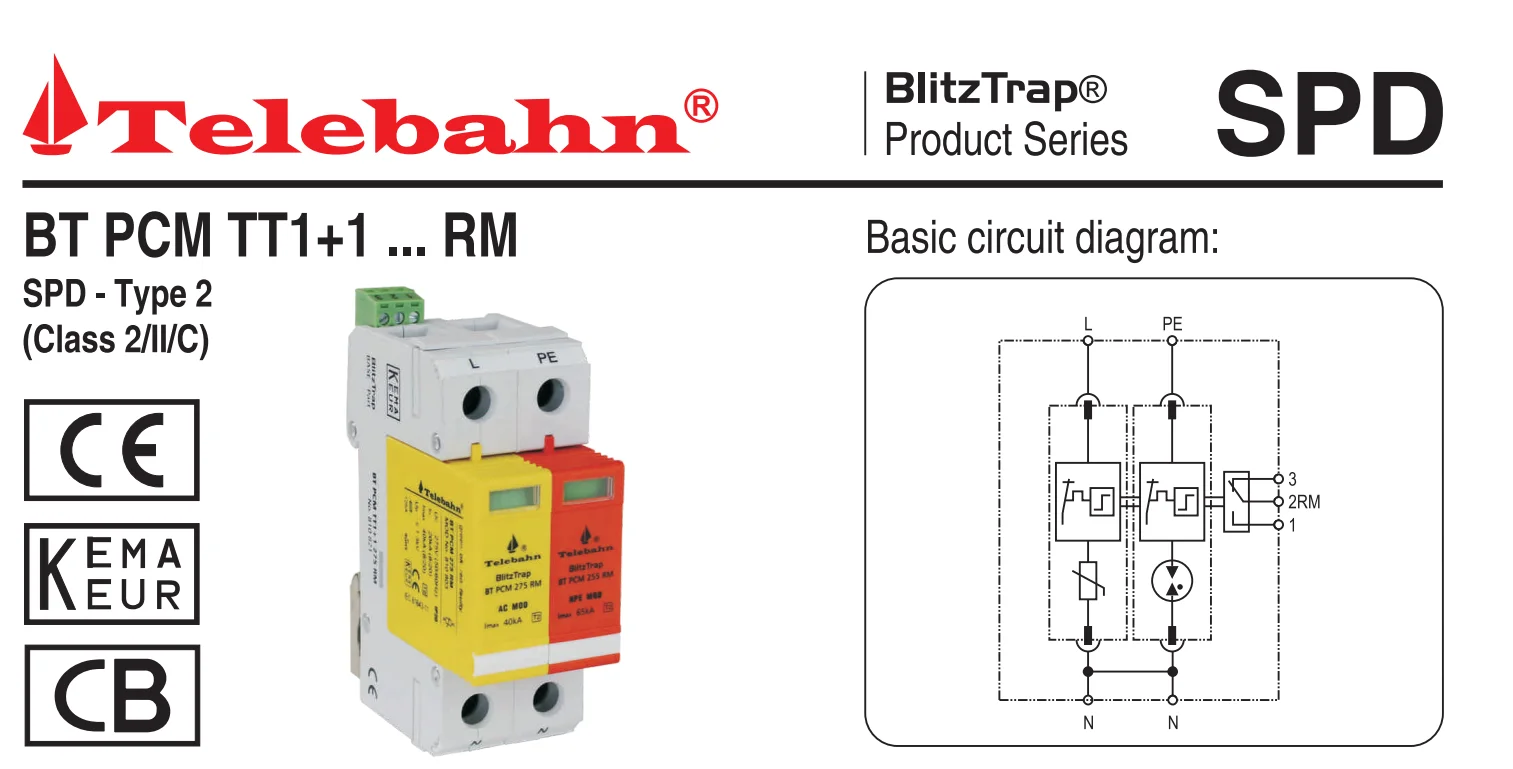

BT PCM TT1+1 150 RM

BT PCM60 150 RM/1+N

وفقًا لـ IEC 61643-11/EN 61643-11

الفئة الثانية / النوع 2

الفئة الثانية / النوع 2

الفئة الثانية / النوع 2

رقم الموديل

810868

810820

810824

جهد التيار المتردد الاسمي [U _ن ]

120V

120V

120V

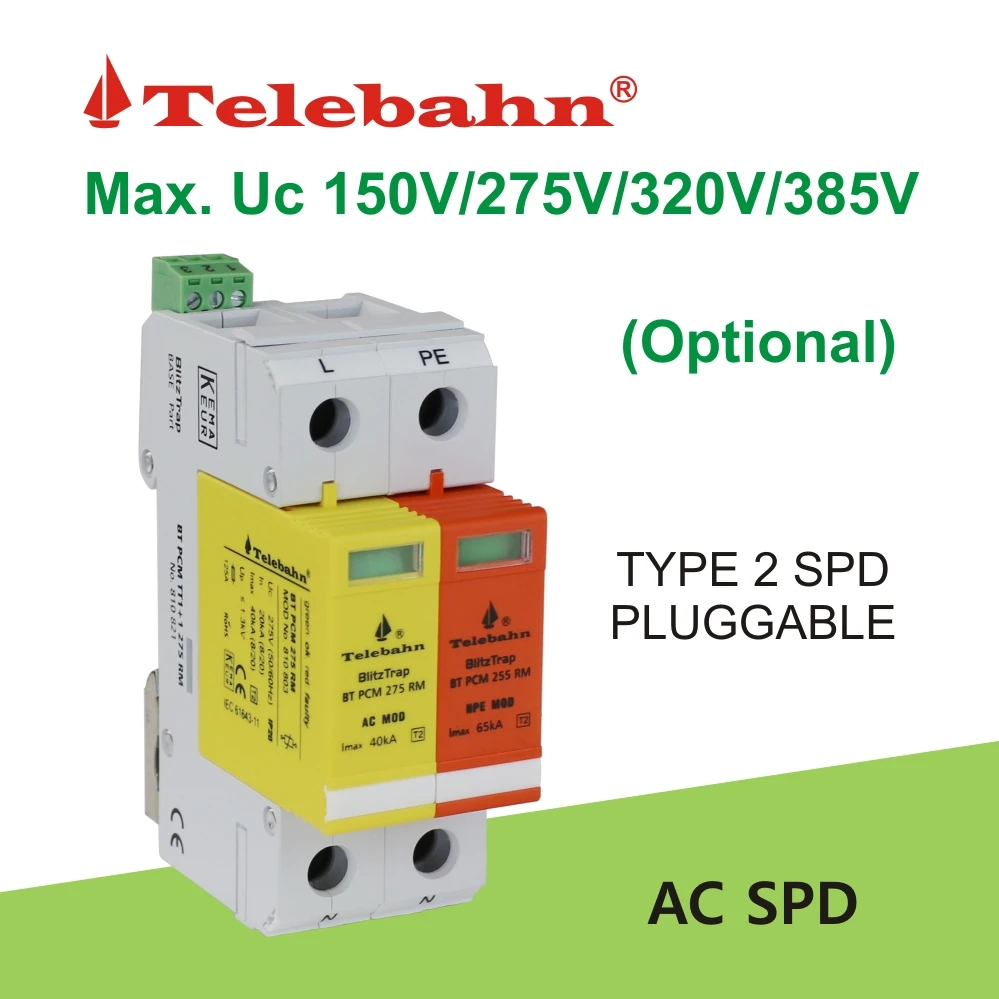

الجهد المعتمد (الأقصى المستمر أ .ح. الجهد) [U _ج ](L-N/N-PE)

150V/255V

150V/255V

150V/255V

التردد [H _z ]

50/60 هرتز

50/60 هرتز

50/60 هرتز

تيار الاستنزاف الاسمي (8/20μs) [I _ن ](L-N/N-PE)

10 كيلو أمبير/20 كيلو أمبير

20kA/40kA

30 كيلو أمبير/60 كيلو أمبير

أقصى تيار التفريغ (8/20μs) [I _{أقصى حد} ](L-N/N-PE)

20kA/40kA

40kA/65kA

60 كيلو أمبير/65 كيلو أمبير

مستوى حماية الجهد عند In [U _ب ](L-N/N-PE)

≤0.7 كيلو فولت/≤1.5 كيلو فولت

≤0.9kV/≤1.5kV

≤1.2kV/≤1.5kV

الشهادات

CE ;القضيب و Hs

KEMA;CB;CE ;القضيب و Hs

CE ;القضيب و Hs

إطفاء التيار المتبقي
القدرة عند U _ج [I ف ]

100A _rMS (N-PE)

زمن الاستجابة [t _أ ](L-N/N-PE)

≤ 25ns/≤ 100ns

أكبر فuze خلفي [F]

125A gL/gG

نطاق درجة حرارة التشغيل [Tu]

-40°م...+80°م

المساحة العرضية

1.5ملم ²(16AWG) ~ 25 ملم ²(4AWG) صلب / 35 ملم ²(2AWG) مرن

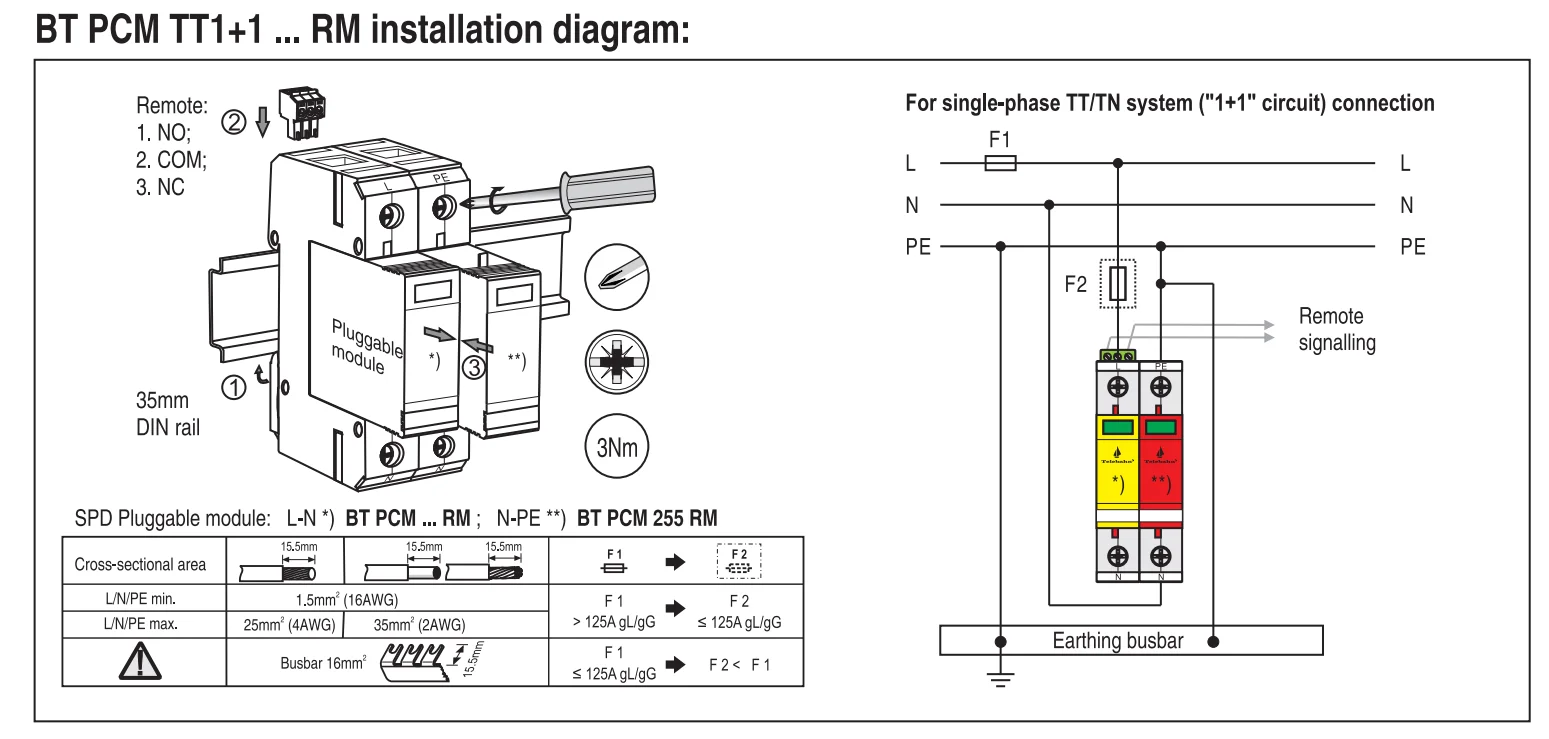

تركيب على

سكة دين 35 مم، EN 60715

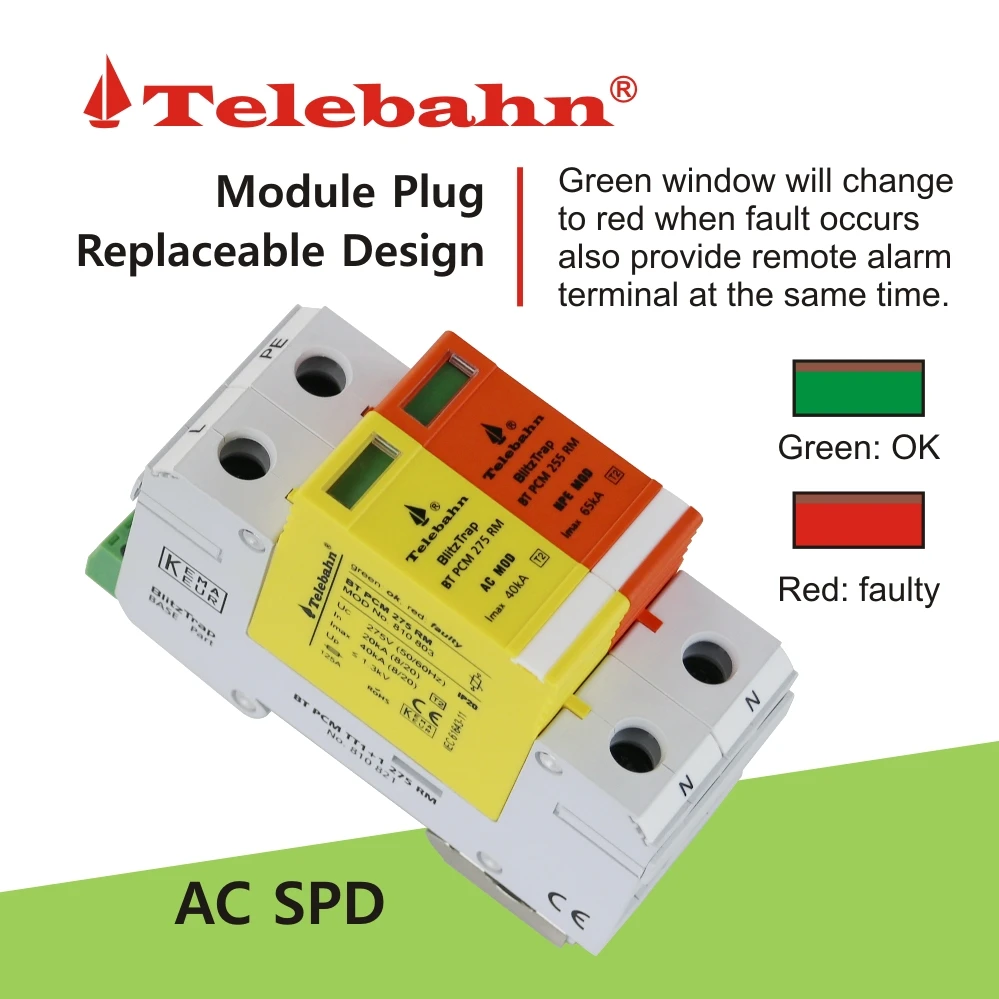

حالة التشغيل / مؤشر الفشل

الأخضر: جيد / الأحمر: معطوب

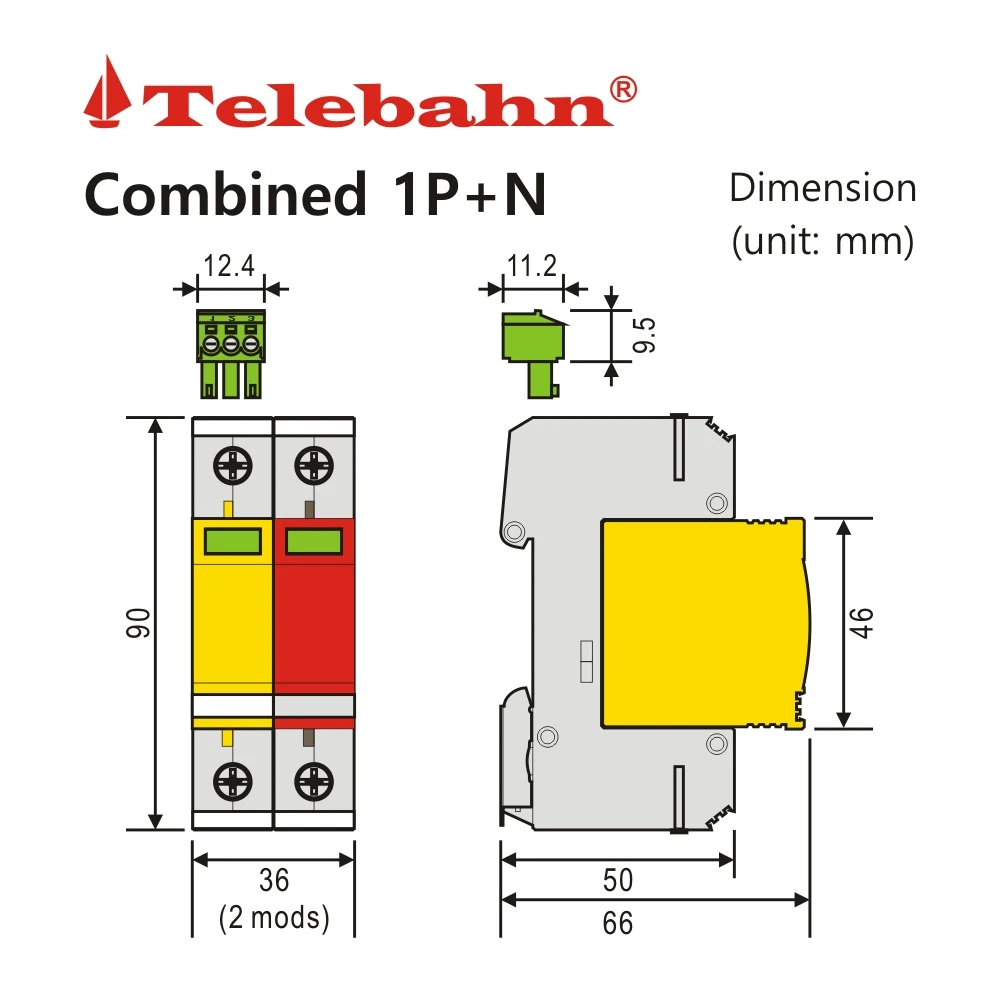

الأبعاد

وحدتان (عرض 36 مم)

مادة هيكل الجهاز

أصفر وفاتح برتقالي أ ر (قاعدة) مادة ثيرموبلاستيكية، UL94-V0

الامتثال

 IEC 61643-11:2011 ; EN 61643-11:2012; GB/T 18802.11-2020

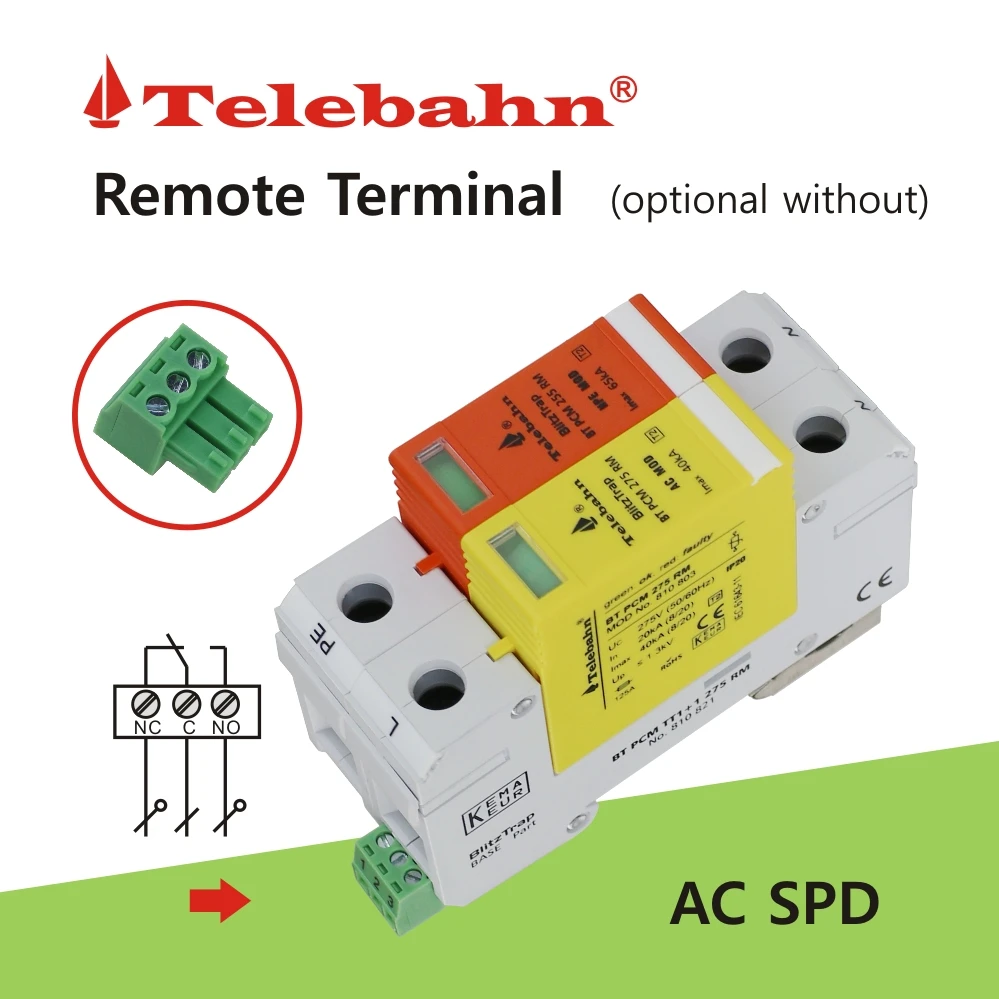

عدد وحدات التحكم عن بعد

1 (أو اختياري)

نوع نقطة الإشارة عن بعد

نقطة التبديل

سعة التبديل(U _ن /I_ن )

تيار متردد:250V/0.5A؛ تيار مباشر:250V/0.1A؛150V/0.2A؛75V/0.5A

مساحة العرض للمشترك في الإشارة عن بعد

الحد الأقصى 1.5 ملم ²(16AWG)solid/flexible
